Toyota Tundra / Sequoia / Lexus LX-570. Проверка уровня и замена масла переднего редуктора

Процедуры проверки уровня и замены масла в переднем редукторе описаны в главе "Техническое обслуживание".

Замена сальников

Сальники приводных валов

1. Слейте масло из картера переднего редуктора (см. главу "Техническое обслуживание").

2. Снимите передний приводной вал (см. главу "Приводные валы и полуоси").

3. С помощью съемника извлеките сальник из картера переднего редуктора.

5. Установите приводной вал (см. главу "Приводные валы и полуоси").

6. Залейте масло в передний редуктор (см. главу "Техническое обслуживание").

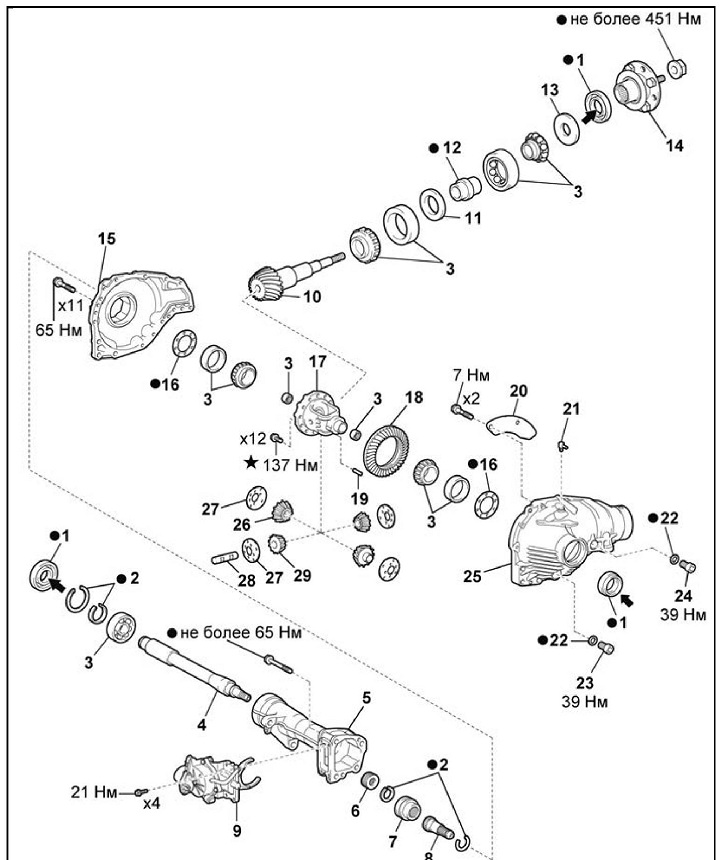

Передний редуктор. 1 - сальник, 2 - стопорное кольцо, 3 - подшипник, 4 - промежуточный вал №1, 5 - удлинитель картера редуктора, 6 - ступица муфты (Toyota Sequoia и Tundra), 7 - обойма муфты (Toyota Sequoia и Tundra), 8 - промежуточный вал №2 (Toyota Sequoia и Tundra), 9 - привод отключения переднего дифференциала (Toyota Sequoia и Tundra), 10 - ведущая шестерня, 11 - шайба, 12 - распорная втулка, 13 - маслоотражатель, 14 - фланец, 15 - крышка картера редуктора, 16 - шайба, 17 - чашка дифференциала, 18 - ведомая шестерня, 19 - штифт, 20 - маслоотражатель, 21 - сапун, 22 - прокладка, 23 - сливная пробка, 24 - заливная пробка, 25 - картер редуктора, 26 - полуосевая шестерня, 27 - упорная шайба, 28 - ось сателлитов, 29 - сателлит.
Примечание: при сборке на детали, указанные стрелками, нанесите консистентную смазку.
