Toyota Tundra / Sequoia / Lexus LX-570. Снятие и установка раздаточной коробки (JF2A, JF3A, JF1A)



Раздаточная коробка. 1 - пробка, 2 - пружина, 3 - седло предохранительного клапана, 4 - шарик, 5 - сальник крышки насоса, 6 - крышка насоса раздаточной коробки, 7 - уплотнительное кольцо, 8 - ведомый ротор, 9 - маслоудерживающее кольцо, 10 - ведущий ротор насоса, 11 - штифт, 12 - кронштейн теплоизолятора карданного вала (Lexus LX-570), 13 - прокладка, 14 - пробка заливного отверстия, 15 - шайбы (Toyota Sequoia), 16 - задний сальник раздаточной коробки, 17 - соединительный фланец карданного вала, 18 - стопорная гайка, 19 - пробка сливного отверстия, 20 - передний сальник раздаточной коробки, 21 - защитный кожух раздаточной коробки.
Примечание: при сборке на детали, указанные стрелками, нанесите масло раздаточной коробки.

Примечание: установка производится в порядке, обратном снятию.

1. Поддомкратьте автомобиль и слейте масло из раздаточной коробки.

2. Снимите АКПП (см. главу "Автоматическая коробка передач").

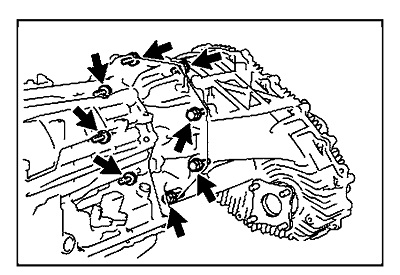

3. Отверните восемь болтов и снимите раздаточную коробку.

Момент затяжки........................40 Н-м
Внимание: не повредите сальники во время снятия раздаточной коробки.


Привод управления раздаточной коробкой в сборе. 1 - вилка включения понижающей передачи, 2 - вилка блокировки дифференциала, 3 - привод управления раздаточной коробкой, 4 - стопорное кольцо, 5 - игольчатый роликовый подшипник, 6 - распорка, 7 - муфта, 8 - задний выходной вал, 9 - уплотнительное кольцо, 10 - шайба, 11 - штифт, 12 - задняя крышка раздаточной коробки.
Примечание: в зависимости от типа раздаточной коробки вид деталей может отличаться.

Снятие и установка привода управления раздаточной коробкой

1. (Lexus LX-570, Toyota Sequoia) Отверните болт и снимите кронштейн теплоизолятора карданного вала. Момент затяжки........................20 Н-м

2. Снимите роторы насоса рабочей жидкости АКПП. а) Отверните четыре болта и снимите крышку и ведомый ротор насоса раздаточной коробки.

Внимание: не уроните ведомый ротор насоса.

Момент затяжки.......................12 Н-м

б) Снимите уплотнительное кольцо с крышки.

Примечание по установке:

- при повторной установки крышки очистите контактную поверхность ножом;

-нанесите специальный герметик на крышку, как показано на рисунке;

- заворачивайте болты в течение 10 минут после нанесения герметика.

Герметик Toyota Genuine Seal Packing 1281, Three Bond 1281 или эквивалент


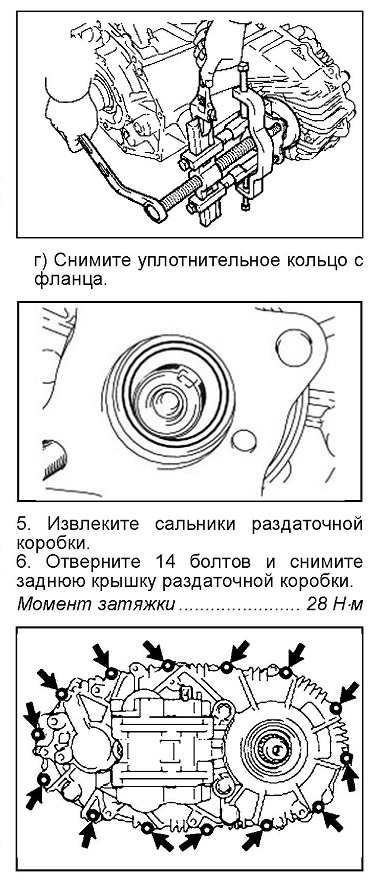

8. Снимите вилку включения понижающей передачи, а) Используя две отвертки и молоток, снимите стопорные кольца, как показано на рисунке.

г) Снимите уплотнительное кольцо с привода.
