Toyota Tundra / Sequoia / Lexus LX-570. Снятие и установка заднего карданного вала



Снятие и установка заднего карданного вала (Toyota Sequoia и Tundra).
1 - задний карданный вал в сборе,

2 -теплоизолятор карданного вала,

3 - теплоизолятор раздаточной коробки,

4 - фланцевая вилка,

5 - стопорное кольцо,

6 - подшипник,

7 - крестовина,

8 - задний карданный вал. Примечание: при сборке на детали, указанные стрелками, нанесите консистентную смазку.

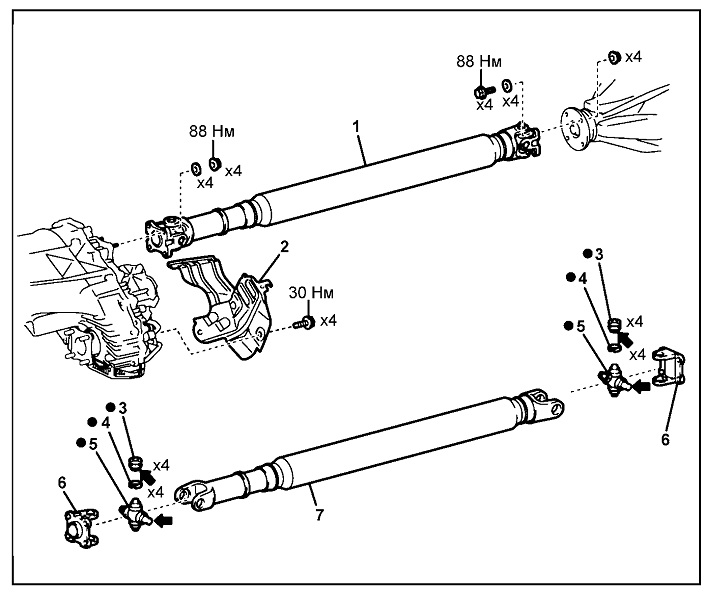

Снятие и установка заднего карданного вала (Lexus LX-570).
1 - задний карданный вал в сборе,
2 - теплоизолятор раздаточной коробки,
3 - подшипник,
4 - стопорное кольцо,
5 - крестовина,
6 - фланцевая вилка,
7 - задний карданный вал. Примечание: при сборке на детали, указанные стрелками, нанесите консистентную смазку.

Примечание: установка производится в порядке, обратном снятию.

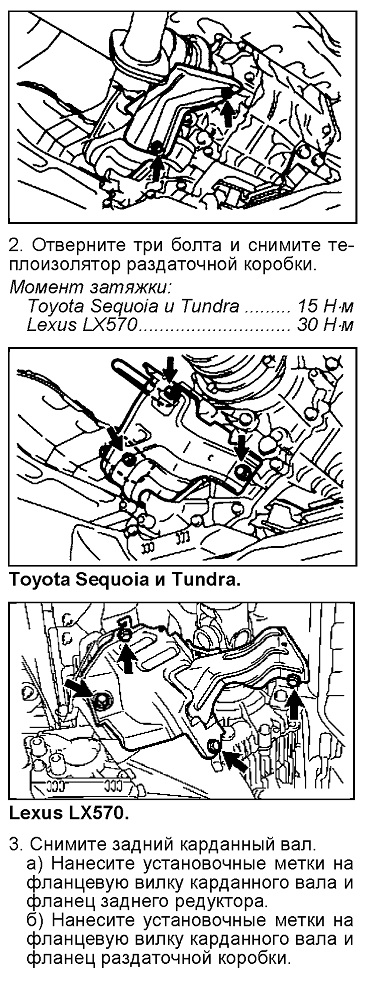

1. Отверните два болта и снимите те-плоизолятор карданного вала.

Момент затяжки.......................30 Н-м

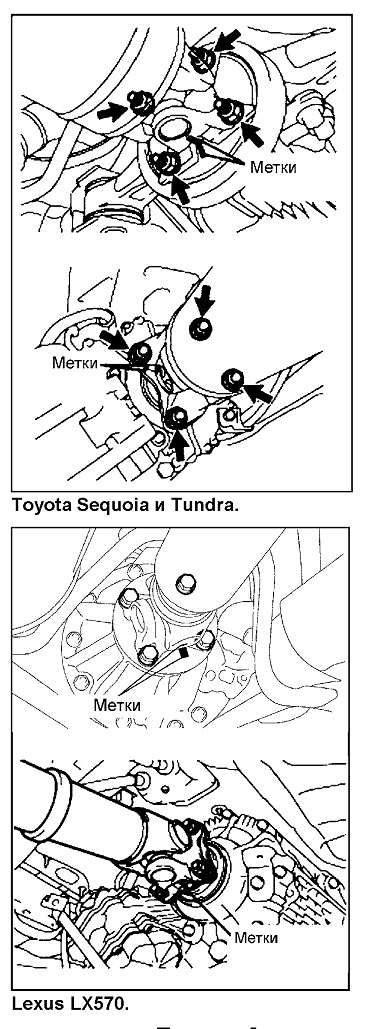

в) Отверните восемь гаек и снимите задний карданный вал.

Момент затяжки:

Toyota Sequoia и Tundra..........70 Н-м

Lexus LX-570.............................88 Н-м

Проверка

1. Проверьте карданный вал на отсутствие повреждений.

2. Используя стрелочный индикатор, проверьте биение карданного вала. Максимальное биение:

Toyota Sequoia и Tundra..........1,0 мм

Lexus LX.570.............................0,8 мм

Если биение больше максимального, замените карданный вал.

3. Проверьте подшипник крестовины.

а) Проверьте подшипник крестовины на отсутствие износа и повреждений.

б) Проверьте осевой люфт подшипника крестовины, поворачивая фланцевую вилку и крепко удерживая при этом карданный вал.

Максимальный осевой люфт подшипника:

Toyota Sequoia и Tundra........0,05 мм

Lexus LX-570................................О мм

В случае необходимости замените подшипник крестовины.

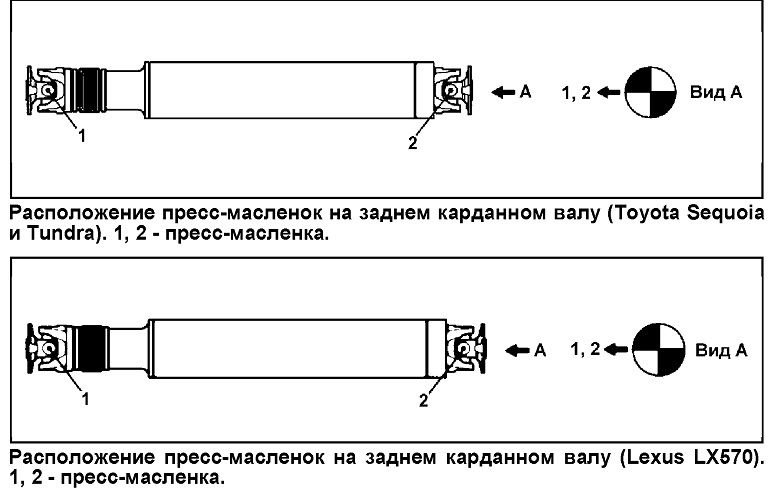

4. При замене подшипников крестовины убедитесь, что отверстия для пресс-масленок расположены в направлениях, показанных на соответствующем рисунке "Расположение пресс-масленок на заднем карданном валу".
