Toyota Tundra / Sequoia. Система управления подключаемым полным приводом

Toyota Tundra / Sequoia. Система управления подключаемым полным приводом

Проверка индикаторов

1. Индикатор "4HI".

а) Включите зажигание.

б) Переведите переключатель режимов работы раздаточной коробки из положения "2WD" в "4Н".

в) Убедитесь, что индикатор "4НГ загорелся или начал мигать, а затем загорелся.

2. Индикатор "4LO".

а) Включите зажигание.

б) Переведите переключатель режимов работы раздаточной коробки из положения "2WD" в "Н4".

в) После того, как индикатор "4HI" загорелся, переведите селектор АКПП в положение "N".

г) Переведите переключатель режимов работы раздаточной коробки из положения "Н4" в "4L".

д) Убедитесь, что индикатор "4LO" загорелся или начал мигать, а затем загорелся.

3. (Toyota Sequoia) Индикатор блокировки межосевого дифференциала.

а) Включите зажигание.

б) Переведите переключатель режимов работы раздаточной коробки из положения "2WD" в "Н4".

Примечание: убедитесь, что индикатор "4HI" загорелся.

в) Нажмите на выключатель блокировки межосевого дифференциала.

г) Убедитесь, что индикатор блокировки дифференциала загорелся или начал мигать, а затем загорелся.

Предохранитель "4WD"

1. Снимите предохранитель с монтажного блока под панелью приборов со стороны водителя.

2. Убедитесь в наличии проводимости в предохранителе.

Переключатель режимов работы раздаточной коробки

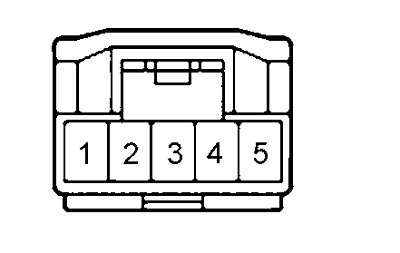

1. Отсоедините разъем переключателя.

2. Измерьте напряжение между выводами "2" или "5" разъема переключателя и массой при включенном зажигании.
Номинальное напряжение.....10,5-14 В

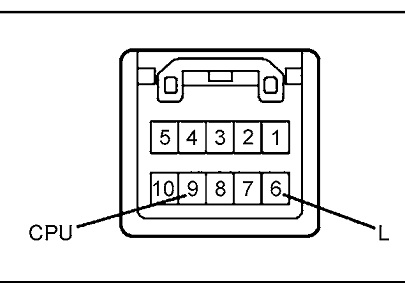

Выключатель блокировки межосевого дифференциала (Toyota Sequoia)

1. Снимите выключатель блокировки межосевого дифференциала.

2. Проверьте проводимость между выводами "6" - "9" выключателя при различных положениях выключателя. Проводимость:

выключатель нажат и удерживается

в таком положении...................есть

выключатель отжат.................нет

Компоненты системы управления подключаемым полным приводом (Toyota Sequoia, Tundra). 1 - привод отключения переднего дифференциала (электродвигатель блокировки, концевой выключатель, датчик блокировки), 2 - привод управления раздаточной коробкой в сборе, 3 - привод блокировки межосевого дифференциала (электродвигатель, концевой выключатель, датчик отключения полного привода), 4 - датчик температуры привода, 5 - привод переключения режимов работы раздаточной коробки (электродвигатель привода, датчик включения нейтрального положения раздаточной коробки, концевой выключатель), 6 - привод переключения "2WD-4WD" (электродвигатель отключения, концевой выключатель, датчик включения полного привода, датчик температуры), 7 - комбинация приборов (индикаторы режимов "4L0" и "4HI" раздаточной коробки, блокировки межосевого дифференциала (Toyota Sequoia), зуммер), 8 - переключатель режимов работы раздаточной коробки, 9 - блок управления полным приводом, 10 - выключатель блокировки межосевого дифференциала (Toyota Sequoia), 11 - монтажный блок под панелью приборов со стороны водителя (предохранитель "4WD").

Привод переключения "2WD-4WD"

1. Снимите привод управления раздаточной коробкой в сборе.

2. Проверьте переключение "2WD" -> "4WD HIGH" привода.

а) Соберите цепь, как показано на рисунке "Проверка переключения "2WD" -> "4WD HIGH" привода".

Примечание: используйте реле

выключателя стоп-сигналов. Не перепутайте клеммы АКБ.

б) Убедитесь, что шток привода перемещается.

в) (Toyota Sequoia) Убедитесь в отсутствии проводимости между выводами "3" - "7", "4" - "7" и "5" - "7" и наличии проводимости между выводами "6" - "7" концевого датчика.

г) (Toyota Tundra) Убедитесь в отсутствии проводимости между выводами "4" - "7" и наличии проводимости между выводами "3" - "7" и "5" - "7" концевого датчика.

7. Проверьте переключение "4WD HIGH" -> "2WD" привода.

а) Соберите цепь, как показано на рисунке "Проверка переключения "4WD HIGH" -> "2WD" привода".

Примечание: используйте реле

выключателя стоп-сигналов. Не перепутайте клеммы АКБ.

б) Убедитесь, что шток привода перемещается.

в) (Toyota Sequoia) Убедитесь в отсутствии проводимости между выводами "3" - "7", "5" - "7" и "6" - "7" и наличии проводимости между выводами "4" - "7" концевого датчика.

г) (Toyota Tundra) Убедитесь в отсутствии проводимости между выводами "3" - "7" и "5" - "7" и наличии проводимости между выводами "4" -"7" концевого датчика.

8. Если проверка дала отрицательный результат, замените привод на новый.

9. Установите привод управления раздаточной коробкой в сборе.

Привод отключения переднего дифференциала

1. Снимите привод отключения переднего дифференциала (см. рисунок "Передний редуктор").

Внимание: проведение проверки при неснятом приводе приведет к его повреждению.

2. Проверьте блокировку привода отключения дифференциала.

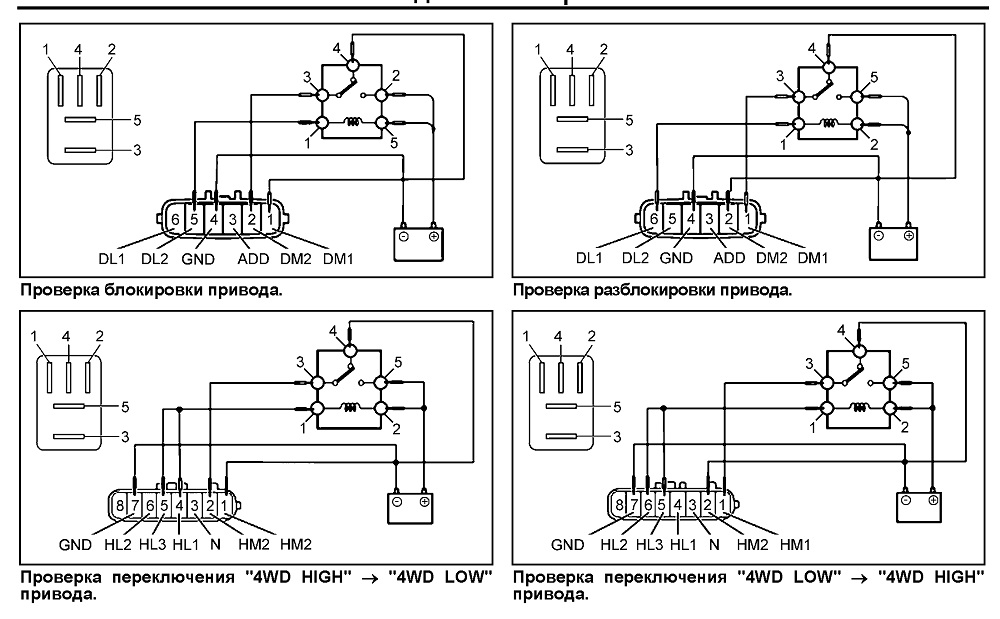

а) Соберите цепь, как показано на рисунке "Проверка блокировки привода".

Примечание: используйте реле

выключателя стоп-сигналов. Не перепутайте клеммы АКБ.

б) Убедитесь, что шток привода перемещается.

в) Убедитесь в отсутствии проводимости между выводами "5" - "4" и наличии проводимости между выводами "3" - "4" и "6" - "4" концевого датчика.

7. Проверьте разблокировку привода переднего дифференциала.

а) Соберите цепь, как показано на рисунке "Проверка разблокировки привода".

Примечание: используйте реле

выключателя стоп-сигналов. Не перепутайте клеммы АКБ.

б) Убедитесь, что шток привода перемещается.

в) Убедитесь в отсутствии проводимости между выводами "3" - "4" и "6" - "4" и наличии проводимости между выводами "5" - "4" концевого датчика.

8. Если проверка дала отрицательный результат, замените привод на новый.

9. Установите привод блокировки переднего дифференциала.

Привод переключения режимов работы раздаточной коробки

1. Снимите привод управления раздаточной коробкой в сборе.

2. Проверьте переключение "4WD HIGH" -> "4WD LOW" привода.

а) Соберите цепь, как показано на рисунке "Проверка переключения "4WD HIGH" -> "4WD LOW" привода".

Примечание: используйте реле

выключателя стоп-сигналов. Не перепутайте клеммы АКБ.

б) Убедитесь, что шток привода перемещается.

в) Убедитесь в отсутствии проводимости между выводами "3" - "7", "4" -"7" и "5" - "7" и наличии проводимости между выводами "6" - "7" концевого датчика.

7. Проверьте переключение "4WD LOW" -> "4WD HIGH" привода.

а) Соберите цепь, как показано на рисунке "Проверка переключения "4WD LOW" -> "4WD HIGH" привода".

Примечание: используйте реле

выключателя стоп-сигналов. Не перепутайте клеммы АКБ.

б) Убедитесь, что шток привода перемещается.

в) Убедитесь в отсутствии проводимости между выводами "3" - "7", "5" -"7" и "6" - "7" и наличии проводимости между выводами "4" - "7" концевого датчика.

8. Если проверка дала отрицательный результат, замените привод на новый.

9. Установите привод управления раздаточной коробкой в сборе.
