Toyota Tundra / Sequoia / Lexus LX-570. Карданный вал

Примечание: соблюдайте осторожность при зажимании карданного вала в слесарных тисках, чтобы не повредить его.


Основные технические данные карданного вала

 Спецификации

Toyota Tundra / Sequoia / Lexus LX-570. Снятие и установка переднего карданного вала

Снятие и установка переднего карданного вала (Toyota Sequoia и Tundra). 1 - передний карданный вал в сборе, 2 - теплоизолятор карданного вала, 3 - фланцевая вилка, 4 - стопорное кольцо, 5 - подшипник, 6 - крестовина, 7 - передний карданный вал.

Примечание: при сборке на детали, указанные стрелками, нанесите специальную консистентную смазку.

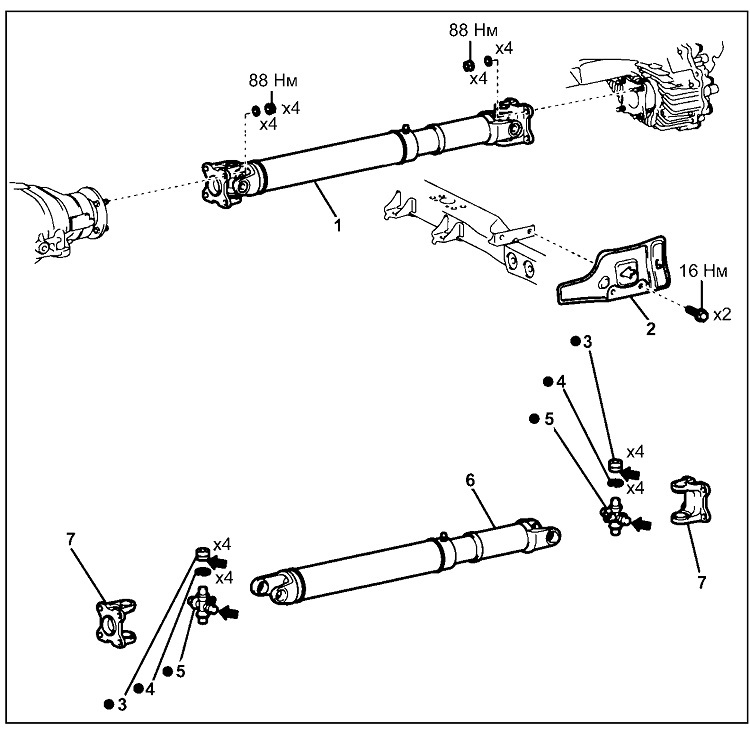

Снятие и установка переднего карданного вала (Lexus LX-570). 1 - передний карданный вал в сборе, 2 - теплоизолятор карданного вала, 3 - подшипник, 4 - стопорное кольцо, 5 - крестовина, 6 - передний карданный вал, 7 - фланцевая вилка.

Примечание: при сборке на детали, указанные стрелками, нанесите специальную консистентную смазку.

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

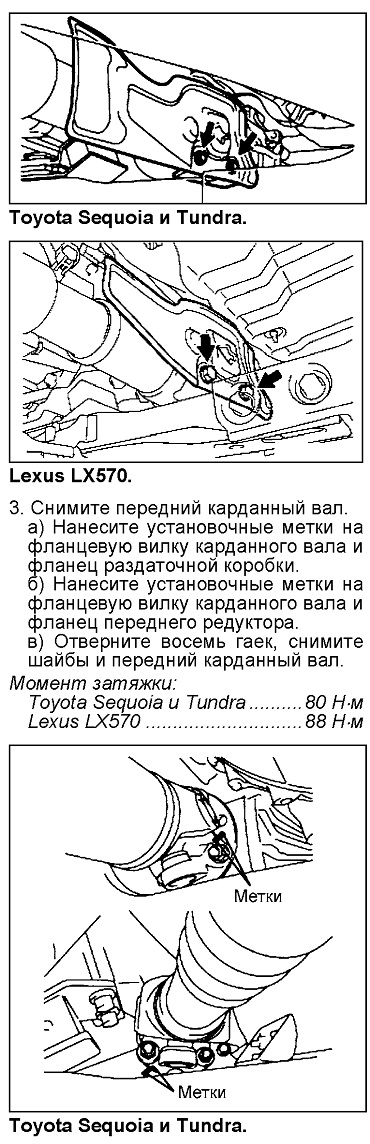

1. (Lexus LX-570) Снимите нижние кожухи защиты двигателя.

2. Отверните два болта и снимите те-плоизолятор карданного вала.

Момент затяжки........................16 Н-м

Проверка

1. Проверьте карданный вал на отсутствие повреждений.

2. Используя стрелочный индикатор, проверьте биение карданного вала. Максимальное биение:

Toyota Sequoia и Tundra..........0,6 мм

Lexus LX-570.............................0,8 мм
