Рено Логан (2004+). Регулировка троса привода дроссельной заслонки двигателя K7J, К7М

1.     Для визуального контроля снимите воз­душный фильтр (см. «Снятие и установка воз­душного фильтра», с. 103).

2.     Проверьте положение дроссельной за­слонки: при полностью нажатой педали аксе­лератора (это должен сделать помощник) она должна быть полностью открыта, а при отпу­щенной педали акселератора - полностью закрыта. В противном случае привод необхо­димо отрегулировать.

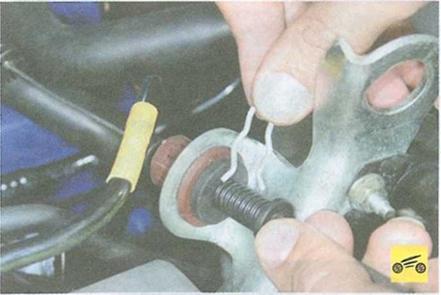

3.     Извлеките из прорези наконечника троса пружинный фиксатор и перемещени­ем вперед наконечника в отверстии резино­вого демпфера добейтесь, чтобы заслонка полностью закрывалась. При не полностью открывающейся дроссельной заслонке пе­ремещением наконечника троса назад до­бейтесь, чтобы заслонка полностью откры­валась. Зафиксируйте наконечник троса в новом положении, вставив скобу в его со­ответствующую прорезь.

Если регулировкой привода дроссельной за­слонки невозможно добиться полного откры­вания или закрывания дроссельной заслонки или привод заедает, замените трос привода дроссельной заслонки (см. «Замена троса при­вода дроссельной заслонки», с. 110).

4.    Установите на место воздушный фильтр.









Рено Логан (2004+). Замена троса привода дроссельной заслонки двигателя K7J, К7М

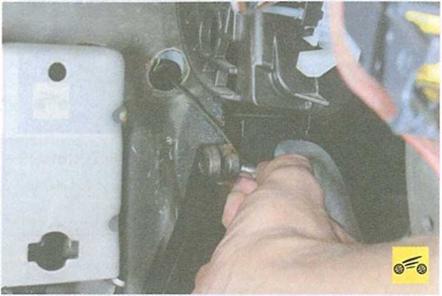

1.    Отсоедините трос привода дроссельной заслонки от педали акселератора.

2.    Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра», с. 103).





3.    Отсоедините наконечник троса от про­межуточного рычага.

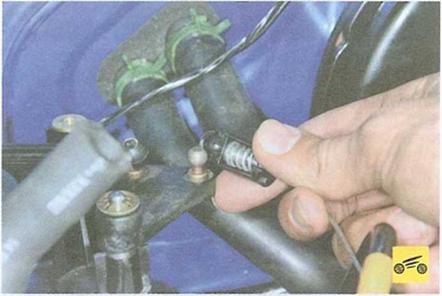

4.    Сожмите фиксаторы демпфера и извле­ките демпфер из отверстия в рыме.

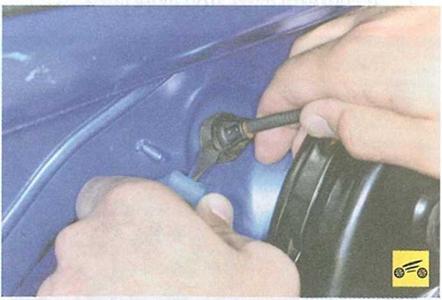

5.    Поддев отверткой, извлеките из щита моторного отсека упор оболочки троса...





6.   ...и снимите трос привода дроссельной заслонки, вытянув его в подкапотное прост­ранство.

7.   Установите новый трос в порядке, обрат­ном снятию. При необходимости отрегули­руйте привод дроссельной заслонки (см. «Ре­гулировка троса привода дроссельной за­слонки», с. 110).
