Рено Логан (2004+). Снятие и установка топливной рампы двигателя K7J, К7М

Рено Логан (2004+). Снятие и установка топливной рампы двигателя K7J, К7М

Вам потребуются: ключ TORX T30, отвертка с плоским лезвием, бокорезы.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания», с. 103).

2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра», с. 103).

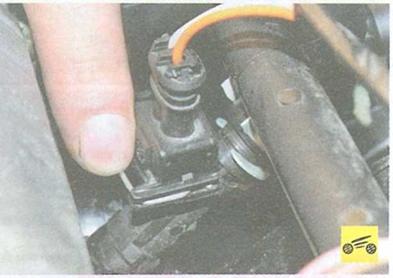

4. Аналогично отсоедините колодки от остальных форсунок и отведите жгут проводов в сторону.

5. Для отсоединения топливопровода перекусите пластмассовый страховочный хомут.

б. Сожмите фиксирующее кольцо и отсоедините трубопровод от топливной рампы.

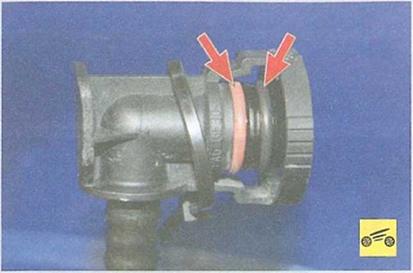

Заменяйте резиновые уплотнительные кольца трубопровода новыми при каждой разборке соединения.

7. Снимите топливную рампу в сборе с форсунками.

8. Подденьте отверткой...

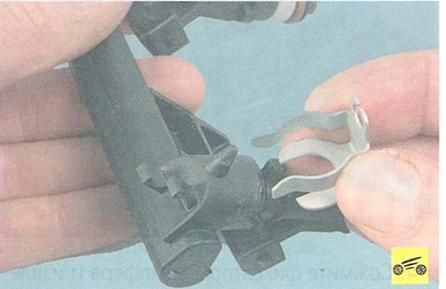

9. ...и снимите фиксатор форсунки.

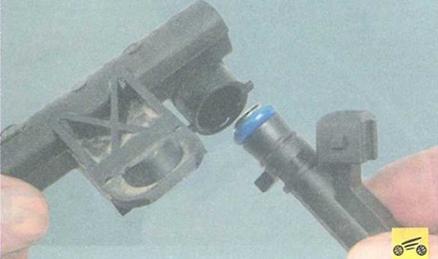

10. Извлеките форсунку из топливной рампы.

11. Для замены уплотнительных колец форсунок снимите их с распылителя...

12. ...и с корпуса форсунки. Установив новые кольца, смажьте их моторным маслом.

13. Установите детали в порядке, обратном снятию. Зафиксируйте топливопровод новым хомутом.

14. Пустите двигатель и проверьте герметичность соединений трубопроводов и уплотнений форсунок.
