Рено Логан (2004+). Проверка, снятие и установка топливных форсунок двигателя K7J, К7М

Возможные признаки неисправности форсунок:

-       затрудненный пуск двигателя;

-       неустойчивая работа двигателя;

-       остановка двигателя на холостом ходу;

-       повышенная частота вращения коленча­того вала на холостом ходу;

-       двигатель не развивает полной мощнос­ти, недостаточная приемистость двигателя;

-       рывки и провалы в работе двигателя при движении автомобиля;

-       повышенный расход топлива;

-       повышенное содержание СО и СН в отра­ботавших газах;

-       калильное зажигание из-за нарушения герметичности форсунок.

Вам потребуются: ключ TORX ТЗО, отвертка с плоским лезвием.

1.   Снизьте давление в системе питания (см. «Снижение давления в системе пита­ния», с. 103).

2.   Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра», с. 103).

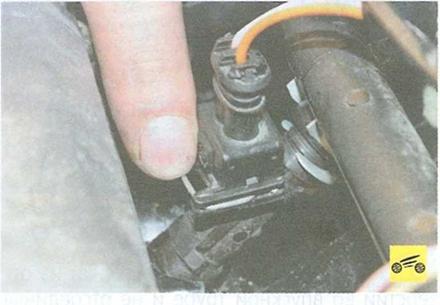

3.    Сожмите фиксатор и отсоедините от форсунки колодку жгута проводов.

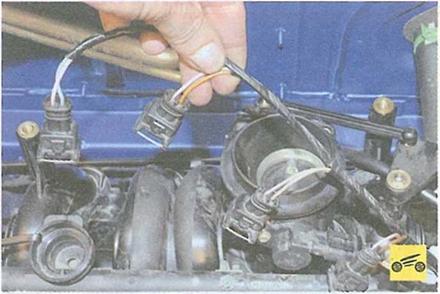

4.    Аналогично отсоедините колодки от ос­тальных форсунок и отведите жгут проводов в сторону.





5.      Автомобильным тестером в режиме ом­метра измерьте сопротивление обмотки фор­сунки. При 20 °С оно должно составлять 12 Ом. Если сопротивление обмотки форсун­ки не соответствует норме, замените форсун­ку, так как она неремонтопригодна.

Проверку форсунки по форме распыляе­мого факела топлива и на герметичность проводите на специализированных стан­циях технического обслуживания, так как такая проверка непосредственно на авто­мобиле очень пожароопасна.

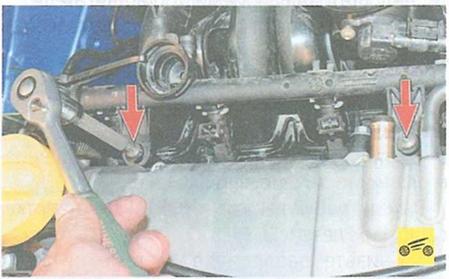

б.  Выверните два болта крепления топлив­ной рампы.

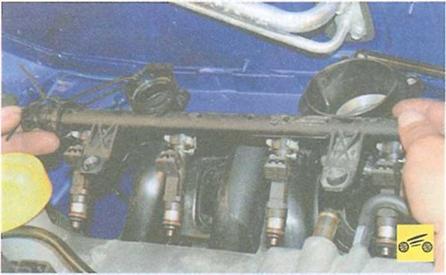

7.      Снимите рампу, вынув форсунки из от­верстий во впускной трубе и не отсоединяя от рампы трубопровод.

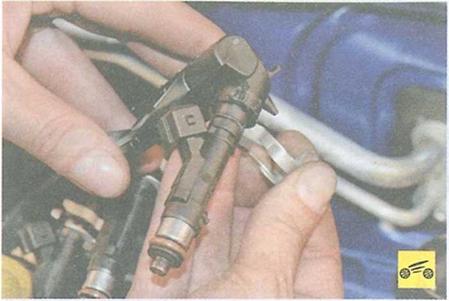

10.   Извлеките форсунку из топливной рампы.

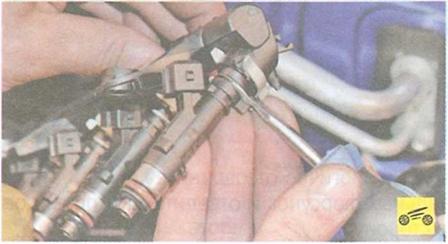

11.   Для замены уплотнительных колец фор­сунок снимите их с распылителя...

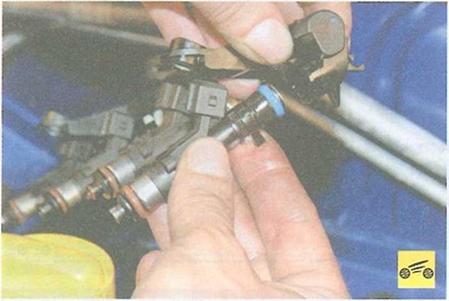

12.   ...и с корпуса форсунки. Установив но­вые кольца, смажьте их моторным маслом.

13.   Установите детали в порядке, обратном снятию.
