Рено Логан (2004+). Замена топливного бака двигателя K7J, К7М

При обнаружении течи топлива из бака ре­комендуется заменить бак. Если сетка топ­ливного насоса часто засоряется, снимите и промойте бак.

Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой ка­наве. Для удаления остатков топлива снимите модуль топливного насоса (см. «Замена топ­ливного насоса», с. 104) и откачайте топливо через открывшееся отверстие в баке.

Вам потребуются: ключи «на 10», TORX Т25, торцовая головка «на 13», отвертка с плоским лезвием.

1.   Снизьте давление в системе питания (см. «Снижение давления в системе питания», с. 103).

2.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.   Отсоедините от топливного насоса топ­ливопроводы и колодку жгута проводов (см. «Замена топливного насоса», с. 104).





4.    Выверните два болта крепления налив­ной трубы.

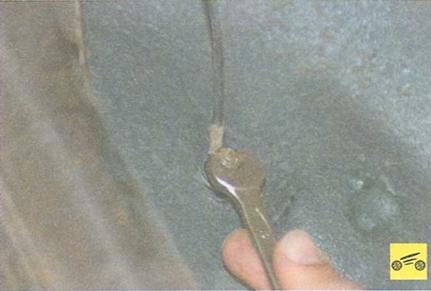

5.    Отверните гайку крепления заземляю­щего провода топливного бака.

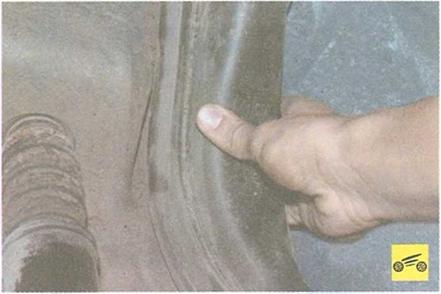

б. Надавив на наливную трубу, сдвиньте ее немного вниз.

7.    Выведите трос привода стояночного тор­моза из двух держателей, расположенных на топливном баке...





8.    ...и одного, расположенного на днище автомобиля.

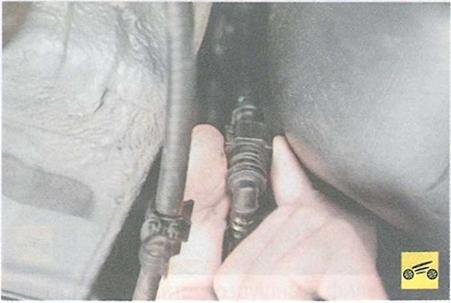

10. Аккуратно отведите топливный фильтр в сторону.













экрана.

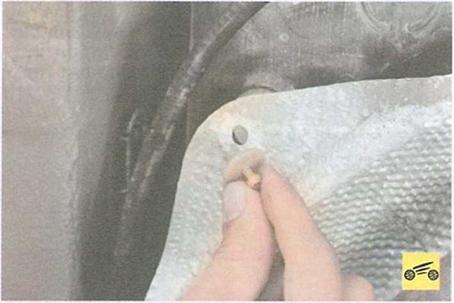

15.   Аналогично снимите еще два пистона...

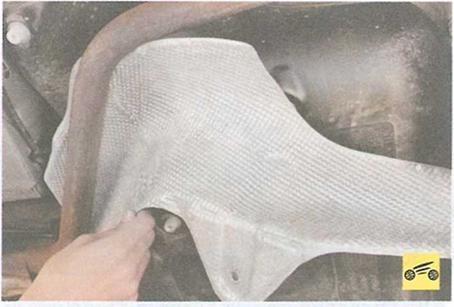

16.   ...и снимите термоэкран.

17.   Отверните гайки крепления приемной трубы к выпускному коллектору (см. «Замена элементов системы выпуска отработавших газов», с. 99).

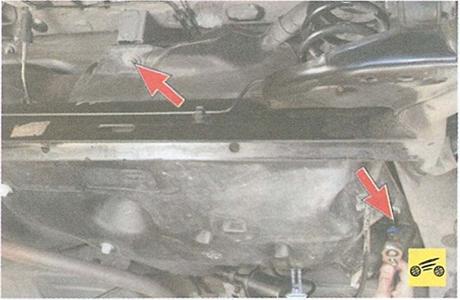

18.   Отверните гайку и болт крепления топ­ливного бака с левой стороны.



19. Аналогично отверните болт и гайку



с правой стороны

20.    Снимите подушки системы выпуска от­работавших газов, поверните ее...





21.

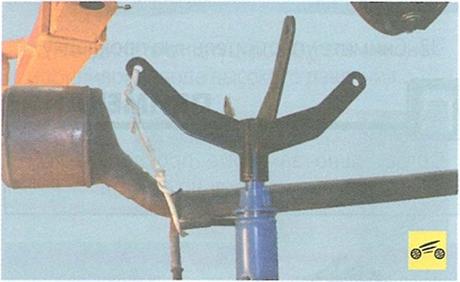

...и подвяжите к дополнительной опоре, например, к гидравлической стойке.





22.    Заведите трос привода стояночного тормоза за топливный бак...





24.    Устанавливайте топливный бак в по­рядке, обратном снятию.

25.    Залейте в бак топливо, пустите двига­тель и проверьте герметичность всех соеди­нений топливопроводов.
