Рено Логан (2004+). Проверка и замена регулятора давления топлива двигателя K7J, К7М

Исправность регулятора определяют на ра­ботающем двигателе по давлению топлива в рампе форсунок (см. «Проверка давления в системе питания двигателя», с. 103). Если давление ниже нормы, а остальные элементы системы исправны, неисправен регулятор. Его необходимо заменить, так как он нере­монтопригоден.

Регулятор давления топлива установлен в модуле топливного насоса.

1. Снимите модуль топливного насоса (см. «Замена топливного насоса», с. 104).

2. Отсоедините колодку жгута проводов датчика уровня топлива.

3. Сожмите фиксаторы и извлеките узел топливного насоса из стакана-накопителя.

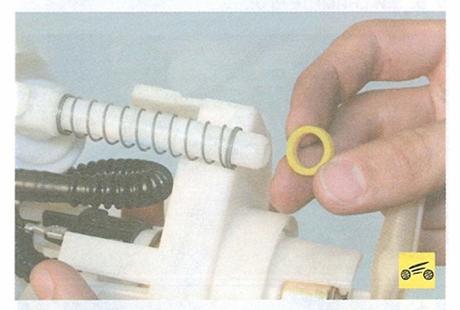

4.    Снимите резиновое уплотнительное кольцо...

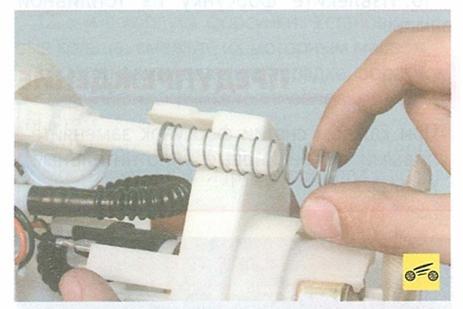

5. ...упорную шайбу...

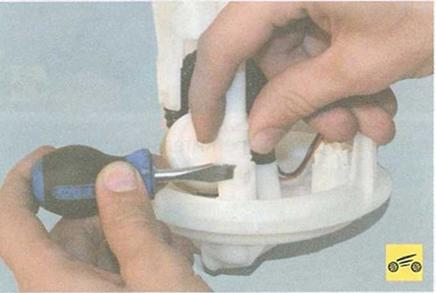

7.    Отожмите фиксатор и извлеките штуцер регулятора давления топлива из посадочного гнезда в крышке модуля.

8.    Отожмите фиксатор и отсоедините «массовый» провод.

9.   Снимите регулятор давления топлива.

10.             Установите детали в порядке, обратном снятию.
