Ниссан Жук. СНЯТИЕ И УСТАНОВКА ПЕДАЛЬНОГО УЗЛА

Вам потребуются: ключ «на 10», тор­цовая головка «на 12», отвертки с пло­ским и крестообразным лезвием, пас­сатижи.

Педальный узел закреплен четырьмя гайками на шпильках опорной площадки вакуумного усилителя тормозов. В узле ус­тановлены педаль тормоза и педаль приво­да дроссельной заслонки.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.    Снимите нижнюю облицовку панели приборов (см. «Снятие и установка панели приборов», с. 271).





3.    Сожмите фиксаторы и отсоедините ко­лодку жгута проводов А от выключателя стоп-сигналов и колодку Б от датчика поло­жения педали тормоза.

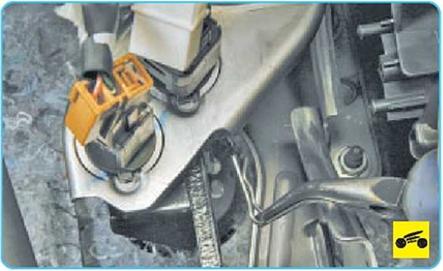

4.     Захватите пассатижами пружинный фиксатор пальца крепления вилки толкате­ля и извлеките фиксатор.





5.     Снимите палец вилки толкателя и отсо­едините вилку толкателя от педали тормоза.





6.     Выверните два болта крепления педа­ли привода дроссельной заслонки...

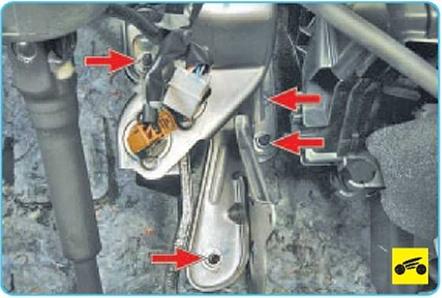

8.     Отверните четыре гайки крепления пе­дального узла к опорной площадке вакуум­ного усилителя..

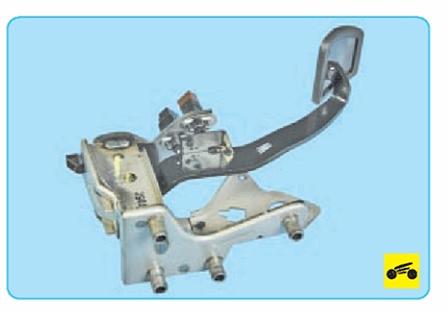

10.    Установите педальный узел и все де­тали в порядке, обратном снятию.

11.    При необходимости проверьте и от­регулируйте положение педали тормоза

(см. «Проверка и регулировка положения педали тормоза», с. 184).
