Nissan Qashqai, Qashqai+2. ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

Вакуумный усилитель тормозов представля­ет собой сложную трудноразбираемую конст­рукцию. Для его регулировки и ремонта требу­ются квалифицированный персонал и специ­альное оборудование. Кроме того, усилитель представляет собой устройство, непосредст­венно влияющее на безопасность движения, низкокачественный его ремонт может привес­ти к тяжелым последствиям, поэтому при не­исправности заменяйте усилитель в сборе. Способы проверки работоспособности ваку­умного усилителя тормозов описаны выше в данном разделе (см. «Проверка работы ва­куумного усилителя тормозов», с. 201).

ЗАМЕНА ВАКУУМНОГО УСИЛИТЕЛЯ

Вам потребуются: специальный ключ для тормозных трубопроводов «на 11», торцовые головки «на 12», «на 13», от­вертка с плоским лезвием, пассатижи.

ПРИМЕЧАНИЕ

Гайки крепления тормозных трубопроводов обычно очень сильно затянуты, при попытке отвернуть их обычным ключом грани гаек сминаются. Поэтому рекомендуем пользо­ваться специальными ключами для тормоз­ных трубопроводов.

1.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

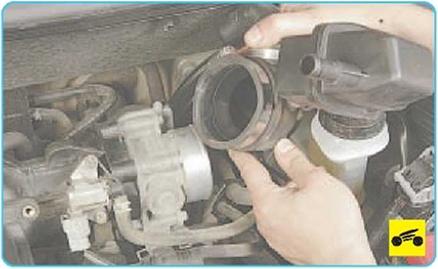

3.     ...и корпус воздушного фильтра (см. «Сня­тие и установка корпуса воздушного фильтра», с. 116).





4.     Снимите главный тормозной цилиндр

(см. «Замена главного тормозного цилинд­ра», с. 206).

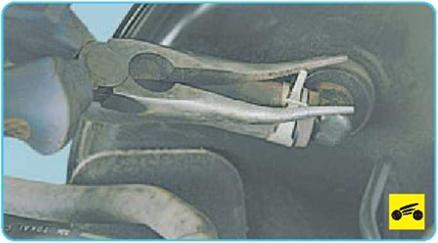

5.     Сожмите отогнутые ушки хомута крепле­ния шланга к патрубку обратного клапана ва­куумного усилителя тормозов, сдвиньте хомут по шлангу..

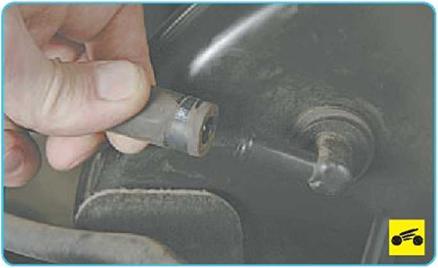

6.      ...и отсоедините шланг от патрубка ваку­умного усилителя тормозов.





7.      Снимите педальный узел (см. «Снятие и установка педального узла», с. 211).

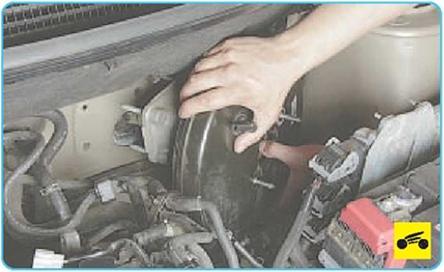

8.      Извлеките вакуумный усилитель тормо­зов из моторного отсека, извлекая его шток и шпильки крепления опорной площадки из отверстий в щите передка.

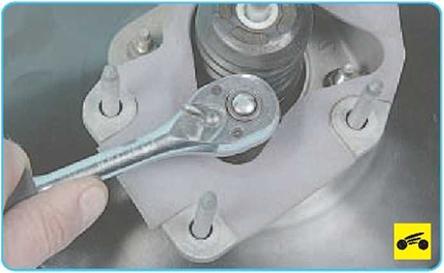

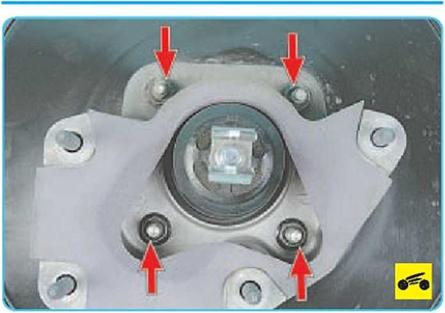

9.      Отверните четыре гайки крепления опорной площадки к вакуумному усилителю тормозов...

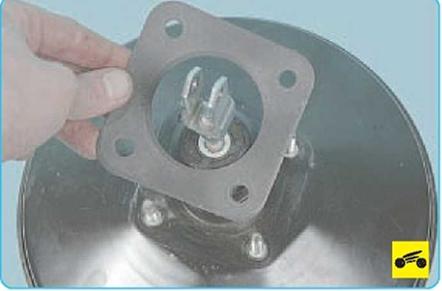

11.     В случае замены вакуумного усилителя снимите со шпилек его крепления уплотни­тельную прокладку и установите на новый усилитель.

ПРИМЕЧАНИЯ

Сильно обжатую или надорванную прокладку замените новой.

Уплотнительное резиновое кольцо фланца главного тормозного цилиндра обязательно замените новым.

12.     Установите усилитель тормозов и все снятые детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тор­мозной системы», с. 203).

13.     При необходимости отрегулируйте поло­жение педали тормоза (см. «Проверка и регу­лировка положения педали тормоза», с. 199).
