ОСОБЕННОСТИ КОНСТРУКЦИИ

Автомобиль Nissan Qashqai оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке. Рабо­чая система двухконтурная, с диагональным соединением тормозных механизмов перед­них и задних колес. Один контур гидропривода обеспечивает работу правого переднего и ле­вого заднего тормозных механизмов, другой - левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй кон­тур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включен вакуум­ный усилитель. На автомобиль установлены антиблокировочная система (ABS), электрон­ная система распределения тормозных уси­лий (EBD) и система динамической стабили­зации (ESP).

Стояночная тормозная система имеет тро­совый привод на тормозные механизмы зад­них колес от напольного рычага с сигнализа­цией включения.

Тормозной механизм переднего колеса дисковый, вентилируемый с автоматической регулировкой зазора между колодками 8 (рис. 9.1) и диском 9, с плавающей скобой. По­движная скоба образована суппортом 7 с од­нопоршневым рабочим цилиндром. Направля­ющая колодок 6 прикреплена двумя болтами к поворотному кулаку Подвижная скоба крепит­ся болтами 3 к направляющим пальцам 4 уста­новленным в отверстия направляющей коло­док. Направляющие пальцы 4 смазаны консис­тентной смазкой и защищены резиновыми пыльниками 5. В полости рабочего цилиндра установлен поршень с уплотнительными коль­цами. За счет упругости колец поддерживается оптимальный зазор между колодками 8 и тор­мозным диском 9, поверхность которого защи­щена щитом тормоза. При торможении поршни под воздействием давления жидкости прижи­мает внутреннюю колодку к диску в результате силы реакции суппорт 7 перемещается на пальцах 4 и наружная колодка тоже прижимает­ся к диску при этом сила прижатия колодок ока­зывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки и между колодка­ми и диском образуется небольшой зазор.

Тормозной механизм заднего колеса дисковый, невентилируемый, с автоматичес­кой регулировкой зазора между колодками 9 (рис. 9.3), с плавающей скобой. Конструкция тормозного механизма заднего колеса во мно­гом аналогична конструкции тормозного меха­низма переднего колеса и отличается только размерами деталей и количеством рабочих поршней. Основное отличие заключается

в том, что в тормозной механизм заднего ко­леса встроен механизм привода стояночного тормоза,

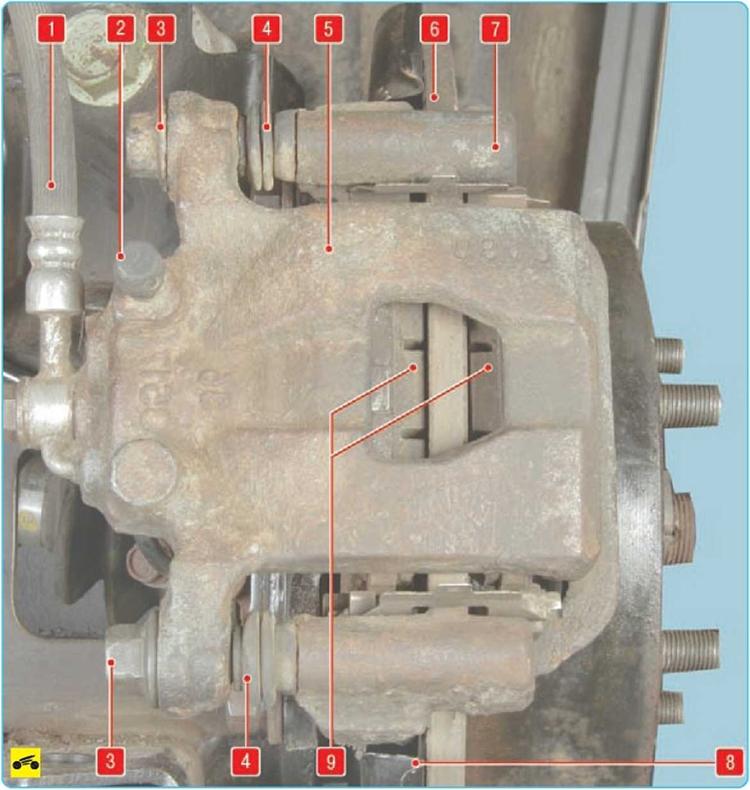

Подвижная скоба образована суппортом 5 с однопоршневым рабочим цилиндром. На­правляющая колодок 7 прикреплена двумя болтами к продольному рыча^ задней подвес­ки. Подвижная скоба прикреплена направляю­щими пальцами 3, установленными в отвер­стия направляющей колодок. Направляющие пальцы 3 смазаны консистентной смазкой и защищены резиновыми пыльниками 4. В по­лости рабочего цилиндра установлен пор­шень с уплотнительным кольцом. Засчет упругости этого кольца поддерживается оптималь­ный зазор между колодками 9 и тормозным диском 6, поверхность которого защищена щитом тормоза 8. При торможении поршень под воздействием давления жидкости прижи­мает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на паль­цах 3 и наружная колодка тоже прижимается к диску при этом силы прижатия колодок ока­зываются одинаковыми. При растормаживании поршень за счет упругости уплотнительно­го кольца отводится от колодки, между колод­ками и диском образуется небольшой зазор.

Главный тормозной цилиндр 4 (рис 9 2) типа «тандем» гидравлического привода тор­мозов состоит из двух отдельных камер, со­единенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными меха­низмами, вторая - с левым передним и пра­вым задним.

На главный цилиндр через резиновые со­единительные втулки установлен бачок 1 , внутренняя полость которого разделена пе­регородками натри отсека. Каждый отсек пи­тает одну из камер главного тормозного ци­линдра и главный цилиндр привода выключе­ния сцепления (если на автомобиль установлена механическая коробка передач).

При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают пе­ремещаться, рабочими кромками манжет пе­рекрывают компенсационные отверстия, ка­меры и бачок разобщаются и начинается вы­теснение тормозной жидкости.

В нижней части корпуса бачка установлен датчик 3 уровня тормозной жидкости. При падении уровня жидкости ниже допус­тимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.

Вакуумный усилитель, установленный между механизмом педали и главным тормоз­ным цилиндром, при торможении за счет раз­режения во впускном коллекторе двигателя

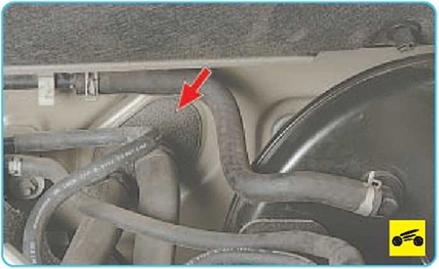

В шланге, соединяющем вакуумный усили­тель с впускным коллектором двигателя, уста­новлен обратный клапан. Он удерживает раз­режение в усилителе в случае его падения во впускном коллекторе при изменении режимов работы двигателя и после его остановки.

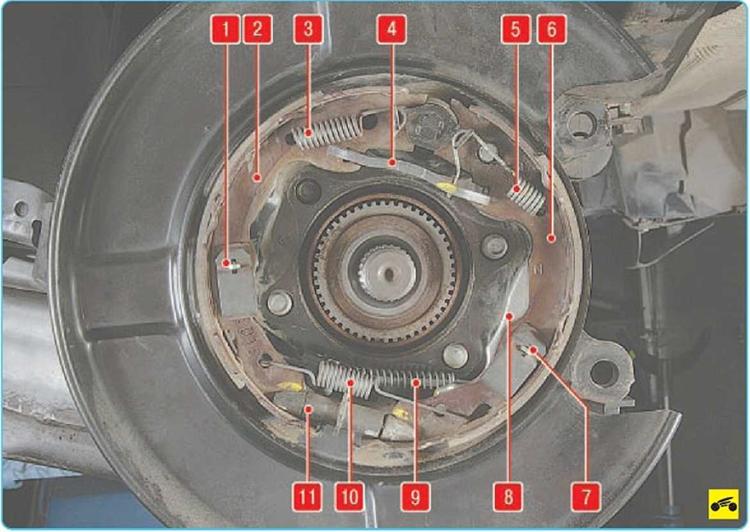

Стояночный тормоз приводимый в дей­ствие механически, состоит из рычага, перед­него троса с регулировочным устройством, двух задних тросов и механизмов на задних колесах. На щите заднего тормозного меха­низма установлены стянутые пружинами 3, 5 и 10 (рис. 9.4) тормозные колодки 2 и 6. Они приводятся в действие разжимным рычагом 8 привода колодок через разжимную планку 4. Оптимальный зазор между колодками и бара­баном поддерживается с помощью неавтома­тического (требующего ручной регулировки) регулировочного устройства 11.

Задние наконечники задних тросов 9 со­единены с разжимными рычагами 8, установ­ленными на задних тормозных колодках 6 сто­яночного тормоза.







Рычаг привода стояночного тормоза, за­крепленный между передними сиденьями на тоннеле пола, оборудован механизмом регу­лировки натяжения тросов и соединен с урав­нителем передним тросом. Передние нако­нечники задних тросов соединены с уравни­телем механизма натяжения.

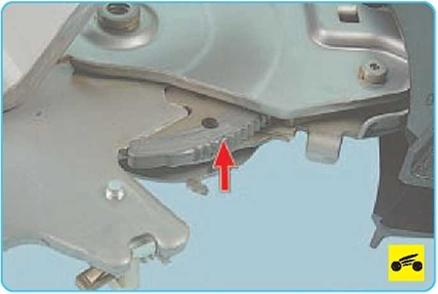

степень износа его деталей, убедитесь в ис­правности зубьев сектора и собачки. Чрез­мерно изношенные детали замените.

При обнаружении обрыва оболочек или проволок тросы нужно заменить новыми.

Антиблокировочная система тормозов (ABS) описана в разд. 13 «Системы безопас­ности» (см. «Антиблокировочная система тор­мозов», с. 338).

Гидравлическая система тормозов объ­единена в единое целое металлическими трубками и шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT-4, которую необходимо периоди­чески заменять. Порядок замены тормозной жидкости описан в подразделе «Замена тор­мозной жидкости», с. 204.

Некоторые водители, стремясь поменьше изнашивать тросы стояночного тормоза, стараются реже им пользоваться. Такая «экономия» приводит к обратному результа­ту: трос, редко перемещаясь в оболочке, по­степенно теряет подвижность, его заклини­вает и в результате он обрывается. Поэтому пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.

Если при торможении педаль тормоза все­гда начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожале­нию, в такой ситуации их надо только ме­нять, причем сразу оба: спереди или сзади. Периодически появляющаяся и исчезающая вибрация педали при резком торможении сопровождает работу антиблокировочной системы тормозов и не является признаком неисправности.

Если при торможении машину начинает тя­нуть в сторону, проверьте рабочие цилинд­ры: возможно, потребуется их замена.

Если в передней и задней подвесках по­явился стук, пропадающий при торможе­нии, проверьте затяжку болтов крепления суппорта.

После замены тормозных колодок до начала движения обязательно несколько раз на­жмите на педаль тормоза - поршни в рабо­чих цилиндрах должны встать на место.
