Nissan Qashqai, Qashqai+2. ПРОВЕРКА СТЕПЕНИ ИЗНОСА ТОРМОЗНЫХ КОЛОДОК И ДИСКОВ
Вам потребуются: баллонный ключ, штангенциркуль или линейка.
ПРИМЕЧАНИЕ
|
Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.
|
1.
Установите автомобиль на
подъемник или домкрат (подставки).

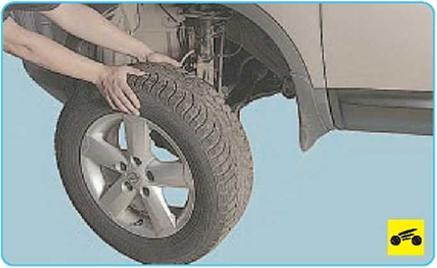

2. Снимите переднее колесо.
|
|

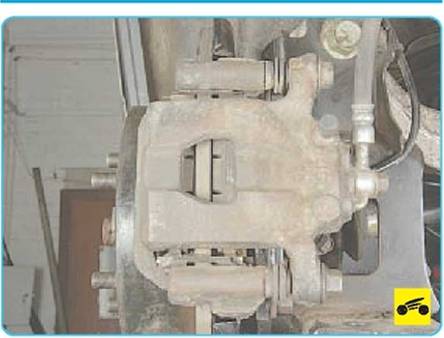

3. Проверьте через отверстия в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок меньше допустимого значения (табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса», с. 212).
|
|

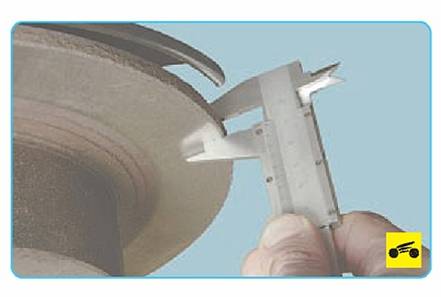

4. Измерьте толщину тормозного диска в восьми точках, равномерно расположенных по окружности (через 45°), приблизительно в 15 мм от наружного края диска. Если его толщина меньше допустимого значения (см. табл. 9.1), замените тормозной диск (см. «Замена тормозного диска тормозного механизма переднего колеса», с. 214).
|
|
Измерять толщину тормозного диска удобнее с помощью микрометра.

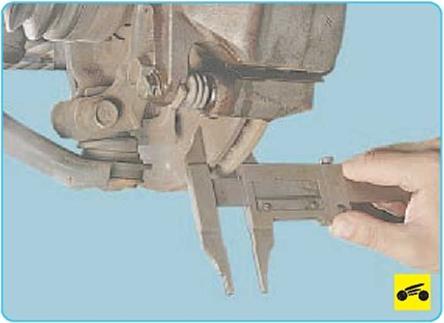

5. Проверьте
степень износа тормозных колодок...
6. ...и тормозного диска тормозного механизма заднего колеса (для наглядности показано со снятым суппортом тормозного механизма заднего колеса).
|

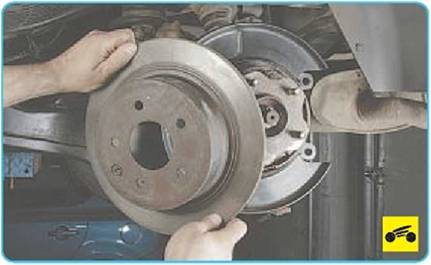

7. Снимите тормозной диск заднего колеса... |
|
|
8. ...и проверьте износ тормозного диска стояночной тормозной системы (см. «Замена тормозного диска тормозного механизма заднего колеса», с. 216).
|
|
9. Проверьте степень износа накладок тормозных колодок стояночной тормозной системы. Величина допустимой толщины накладки тормозной колодки приведена в таблице 9.1.
|
РАЗМЕРЫ ТОРМОЗНЫХ колодок и дисков |
Таблица 9.1 |
|
Параметр |
Значение, мм |
|
Тормозные механизмы передних колес |
|
|
Номинальная толщина тормозного диска |
26,0 |
|
Минимально допустимая толщина тормозного диска при износе |
24,0 |
|
Максимальное биение диска |
0,035 |
|
Минимально допустимая толщина фрикционной накладки тормозной колодки при износе |
2,0 |
|
Тормозные механизмы задних колес |
|
|
Номинальная толщина тормозного диска |
9,0 |
|
Минимально допустимая толщина тормозного диска при износе |
8,0 |
|
Максимальное биение диска |
0,035 |
|
Минимально допустимая толщина фрикционной накладки тормозной колодки при износе |
2,0 |
|
Номинальная толщина фрикционной накладки тормозной колодки стояночного тормоза |
3,2 |
|
Минимально допустимая толщина фрикционной накладки тормозной колодки стояночного тормоза при износе |
1,5 |
|
Номинальный диаметр тормозного диска стояночной тормозной системы при износе |
172,0 |
|
Максимальный диаметр тормозного диска стояночной тормозной системы при износе |
173,0 |
