Nissan Qashqai, Qashqai+2. ЗАМЕНА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

Вам потребуются: специальный ключ для тормозных трубопроводов «на 11», ключ «на 13», отвертка с плоским лезви­ем, пассатижи.

ПРИМЕЧАНИЕ

Гайки крепления тормозных трубопроводов обычно очень сильно затянуты, при попытке отвернуть их обычным ключом грани гаек сминаются. Поэтому рекомендуем пользо­ваться специальными ключами для тормоз­ных трубопроводов.

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.      Снимите декоративный кожух двигателя

(см. «Снятие и установка декоративного кожу­ха двигателя», с. 68).

3.      Снимите пробку бачка и откачайте тор­мозную жидкость из бачка (например, боль­шим медицинским шприцем), затем заверните пробку бачка главного тормозного цилиндра, чтобы исключить попадание мусора в бачок.

4.      Для удобства выполнения работ снимите воздухоподводящий рукав (см. «Снятие и ус­тановка дроссельного узла», с. 124).

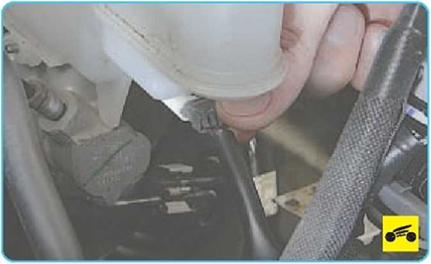

5.   Нажмите на фиксатор колодки жгута про­водов датчика уровня тормозной жидкости...

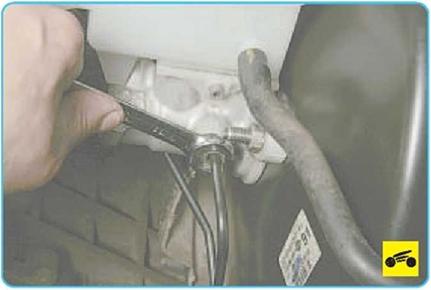

7.     Отверните гайку крепления трубопрово­да к главному тормозному цилиндру..





8.     ...и отведите трубопровод в сторону

9.     Аналогично отверните гайку крепления второго трубопровода и отведите его от глав­ного тормозного цилиндра.



Гайки крепления трубопроводов располо­жены с разных сторон главного тормозного цилиндра.



Заглушите трубопроводы любым доступным способом (например, надев на их концы за­щитные колпачки клапанов для выпуска воз­духа), чтобы предотвратить вытекание тор­мозной жидкости.

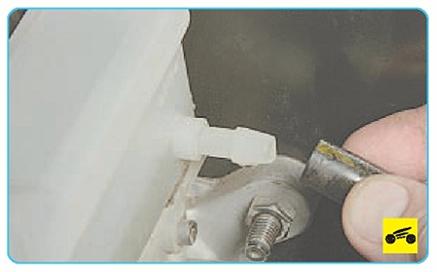

10.     Отсоедините от патрубка бачка шланг гидропривода выключения сцепления.

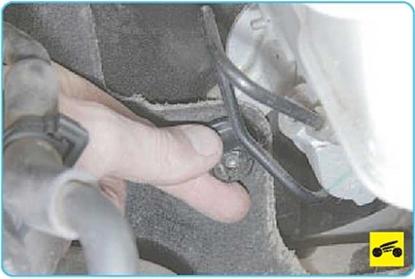

11.     Отверните пластмассовую гайку креп­ления шумоизоляции...









13.    ...и отогните край шумоизоляции в сто­рону.

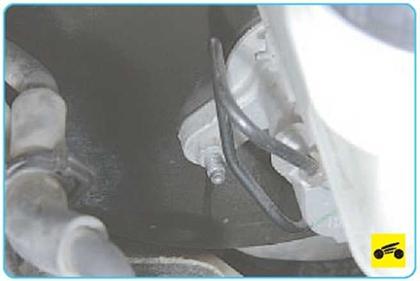

14.    Отверните две гайки крепления глав­ного тормозного цилиндра к вакуумному усилителю...





15.      ...и снимите главный тормозной ци­линдр в сборе с бачком.





16.      Если на новом главном тормозном ци­линдре отсутствует бачок или возникла необ­ходимость замены резиновых соединитель­ных втулок бачка, снимите бачок со старого цилиндра (см. «Замена бачка главного тор­мозного цилиндра», с. 205) и установите его на новый тормозной цилиндр.

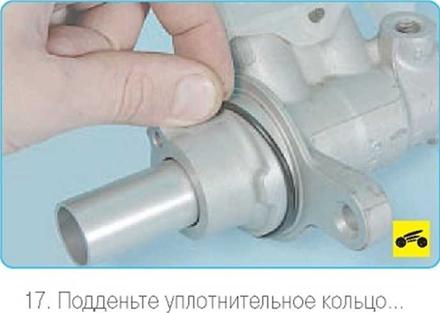

18.    ...и снимите его с корпуса главного тор­мозного цилиндра.

ПРЕДУПРЕЖДЕНИЕ

Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

19.    Установите главный тормозной цилиндр и все снятые детали в порядке, обратном сня­тию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропри­вода тормозной системы», с. 203).
