Nissan Qashqai, Qashqai+2. РАЗБОРКА ДВИГАТЕЛЯ HR16DE, MR20DE

Вам потребуются: все инструменты, необходимые для снятия головки блока цилиндров (см. «Замена прокладки голо­вки блока цилиндров», с. 98) и масляного картера («Замена крышки уплотнения масляного картера», с. 95), а также ключи TORX Е14, XZN 12, съемник стопорных колец, молоток.

ПРИМЕЧАНИЕ

Разборка масляного картера двигателя не­допустима. Для ремонта можно снять лишь натяжитель, а также цепь привода масляного насоса и балансировочных валов.

1.     Снимите силовой агрегат (см. «Снятие силового агрегата», с. 99).

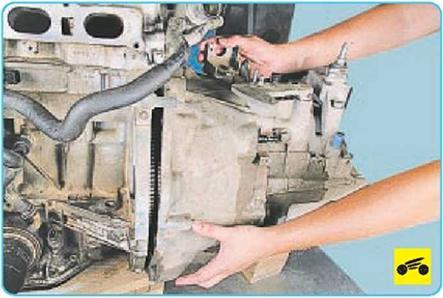

2.     Снимите коробку передач (см. «Снятие и установка коробки передач», с. 147).

3.     Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилинд­ров», с. 98).





4.   Снимите крышку масляного картера дви­гателя (см. «Замена уплотнений крышки мас­ляного картера двигателя», с. 95).





5.    Нажмите на башмак натяжителя цепи привода балансировочных валов и масляного насоса для совмещения отверстий в плунже­ре и корпусе натяжителя.





6.    Вставьте в отверстие стержень подходя­щего диаметра (можно вставить большую канцелярскую скрепку), чтобы зафиксировать плунжер натяжителя (для наглядности показа­но на снятом натяжителе). Выверните два болта крепления и снимите натяжитель цепи.

7.    Снимите цепь привода балансировочных валов и масляного насоса со звездочки вала привода.

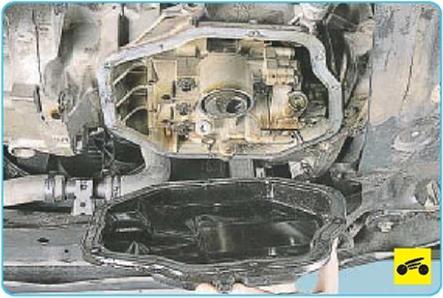

8.     Выверните десять болтов крепления масляного картера двигателя в порядке, ука­занном на рисунке, и снимите картер.

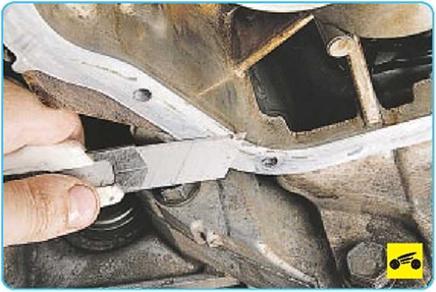

9.     Очистите сопрягаемые поверхности бло­ка цилиндров и масляного картера двигателя от остатков старого уплотнения.





10.  Проверните коленчатый вал так, чтобы снимаемый поршень оказался в нижней мерт­вой точке (НМТ).





11.  Отверните две гайки крепления крышки шатуна.





12.     Снимите крышку шатуна. Если демон­таж крышки затруднен, предварительно строньте ее несильными ударами молотка. Номер цилиндра выбит на боковой поверх­ности крышки.

ПРЕДУПРЕЖДЕНИЕ





13.     Протолкните шатун ручкой молотка внутрь цилиндра и осторожно выньте поршень с шатуном из цилиндра. Следите за тем, чтобы нижняя головка шатуна не касалась зеркала цилиндра, иначе можно повредить зеркало. Аналогично снимите остальные поршни.





На боковых поверхностях нижних головок шатунов и их крышек выбиты номера цилин­дров, в которых они установлены.

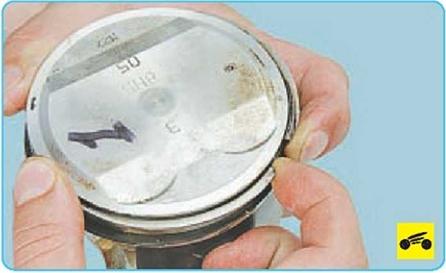

Если предполагается снимать поршень с шатуна, промаркируйте поршень номером цилиндра, чтобы не перепутать поршни при установке.





14.   Выньте вкладыши из шатуна и его крыш­ки. Если вкладыши остались на коленчатом валу, снимите их с вала. Если не предполага­ется замена вкладышей, при снятии промар­кируйте их на нерабочей поверхности относи­тельно шатунов и крышек.





15.    При необходимости замены снимите поршневые кольца специальным съемником. Если его нет, снимите кольца с поршня, акку­ратно разводя их замки.

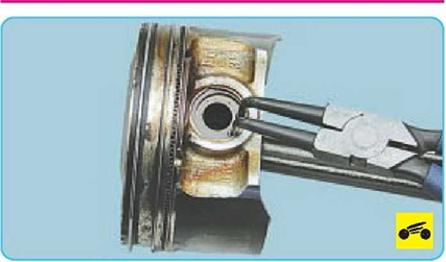

16.    При необходимости замены поршня или шатуна сожмите съемником стопорные коль­ца, удерживающие поршневой палец...

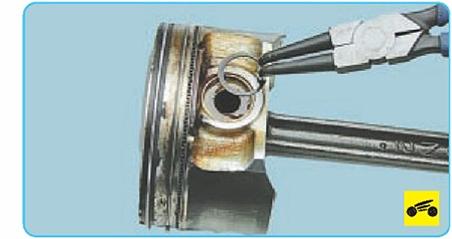

17.   ...и извлеките кольца из посадочных гнезд.





18.   Нагрейте поршень до 60-70 °С, выпрес- суйте поршневой палец из поршня и верхней головки шатуна с помощью оправки диамет­ром около 17 мм...

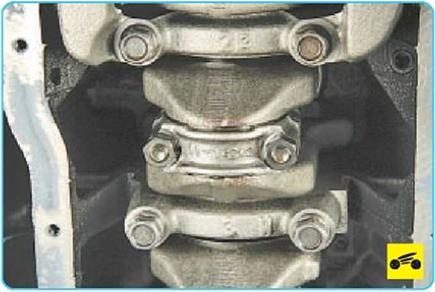

20.   Выверните болты крепления крышек ко­ренных подшипников.

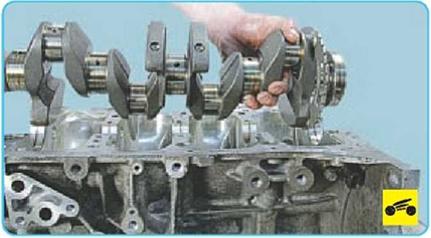

21.   Извлеките коленчатый вал из постелей коренных подшипников коленчатого вала.

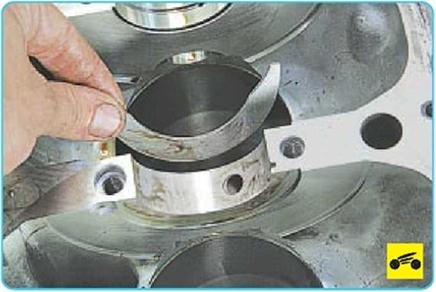

22.   Извлеките вкладыши коренных подшип­ников из постелей блока цилиндров.





23.   Снимите упорные полукольца коленча­того вала с торцовых поверхностей средней опоры вала в блоке цилиндров.





24.    Извлеките вкладыши из крышек корен­ных подшипников. Если вкладыши остались на коленчатом валу, снимите их с вала. Если не предполагается замена вкладышей, при сня­тии промаркируйте их на нерабочей поверх­ности относительно крышек.





25.    Выверните болты крепления задающего диска датчика положения коленчатого вала и снимите диск с вала.
