Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА ЦЕПИ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА ДВИГАТЕЛЯ HR16DE, MR20DE

Вам потребуются: торцовые головки «на 8», «на 10», «на 13», «на 16», «на 19», отвертка с плоским лезвием.

1.     Установите автомобиль на подъемник, снимите правое переднее колесо.

2.     Снимите правый боковой брызговик двигателя (см. «Снятие и установка брызговиков двигателя», с. 70).

3.     Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 68).

4.     Снимите впускной коллектор (см. «Снятие и установка впускного коллектора», с. 121).

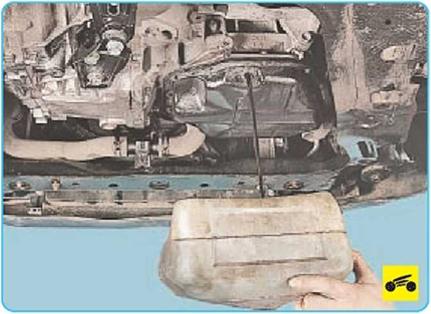

5.     Слейте масло из системы смазки двига­теля (см. «Замена масла в двигателе и масля­ного фильтра», с. 103).



Далее регулировка зазоров в приводе кла­панов для наглядности показана на снятом двигателе.

6.     Снимите крышку головки блока цилинд­ров (см. «Замена прокладки крышки головки блока цилиндров», с. 96).

7.

Установите поршень 1-го цилиндра в по­ложение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия», с. 75).













9.     ...и снимите правую опору подвески дви­гателя (см. «Замена правой опоры подвески силового агрегата», с. 73).

ПРИМЕЧАНИЕ

Часть последующих операций для наглядно­сти показана на снятом двигателе.

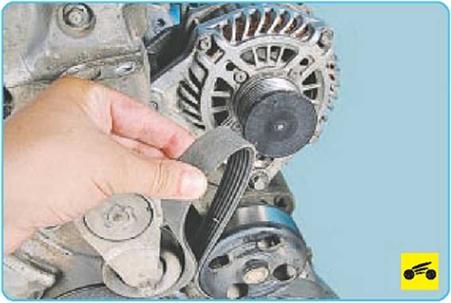

10.   Снимите ремень привода вспомогатель­ных агрегатов (см. «Проверка и замена ремня привода вспомогательных агрегатов», с. 72).





11.   Удерживая шкив коленчатого вала от про­ворачивания, выверните болт крепления шкива коленчатого вала не более чем на 10-15 мм...





12.        ...установите съемник и спрессуйте шкив с коленчатого вала.

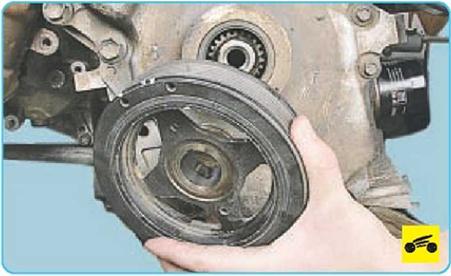

13.       Окончательно выверните болт крепле­ния шкива и снимите шкив.

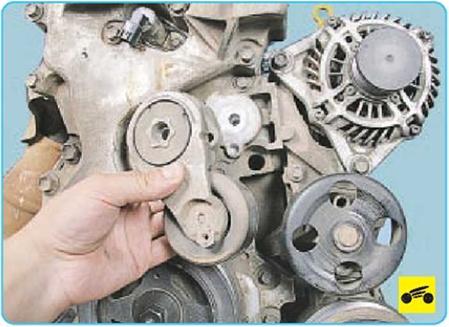

14.       Снимите автоматический натяжитель ремня привода вспомогательных агрегатов

(см. «Снятие и установка автоматического на­тяжителя ремня привода вспомогательных аг­регатов», с. 72).

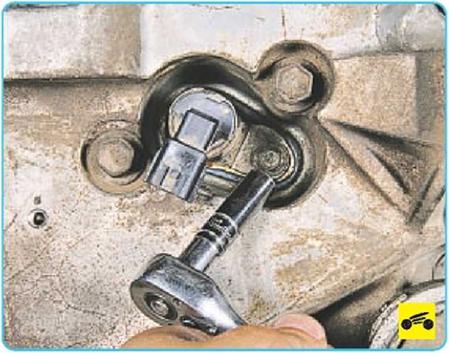

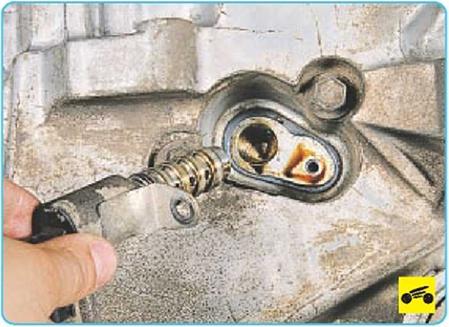

15.    Отсоедините колодку жгута проводов от электромагнитного клапана системы измене­ния фаз газораспределения, выверните болт его крепления...









17.    Выверните болты крепления крышки га­зораспределительного механизма в последо­вательности, указанной на рис. 5.8...







18.     ...разрежьте уплотнение в местах, по­казанных стрелками на рис. 5.8, и снимите крышку.

ПРИМЕЧАНИЕ                                                                           ~

Для выворачивания болтов крепления крышки газораспределительного механизма потребу­ются торцовые головки четырех размеров.

Рис. 5.8. Последовательность выворачивания болтов крепления крышки газораспределительного механизма и места разрезания уплотнителя

Болты крепления 11, 15, 19, 21 выполнены под торцовую головку «на 16», болты 9, 12, 13, 16, 17 - под торцовую головку «на 13», болты 1, 2, 3, 4, 5, 6, 7, 8, 10, 14, 18, 20 - под торцовую головку «на 10», болт 22 - под тор­цовую головку «на 8».

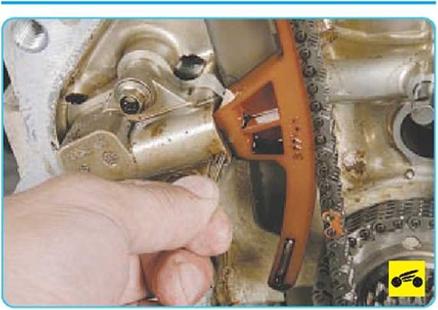

19.    Отожмите натяжитель цепи газораспре­делительного механизма и зафиксируйте его, вставив в отверстие штифт диаметром 1,5 мм.

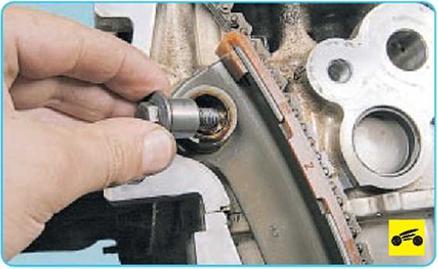

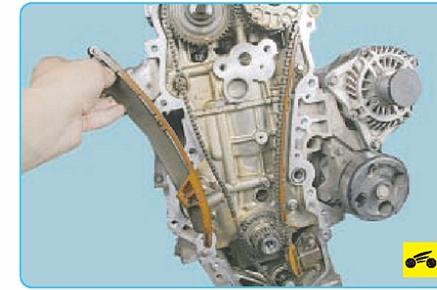

20.    Выверните болт верхнего крепления на­тяжной направляющей цепи газораспредели­тельного механизма...

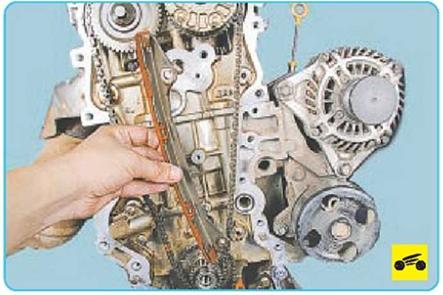

23. Выверните верхний и нижний болты крепления направляющей цепи газораспре­делительного механизма...









25.      Снимите цепь привода газораспреде­лительного механизма со звездочки коленча­того вала...





26.      ...со звездочек валов выпускных и выпу­скных клапанов, затем снимите цепь.

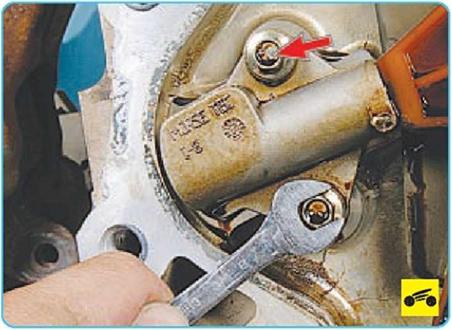

27.          При необходимости выверните два болта крепления натяжителя к блоку ци­линдров...





28.       ...и снимите натяжитель.

29.       Установите цепь привода газораспре­делительного механизма в направляющие и натяжитель в порядке, обратном снятию, совместив метки на цепи с метками на звездочках.

30.       Очистите привалочные поверхности двигателя и крышки газораспределительного механизма от старого герметика.

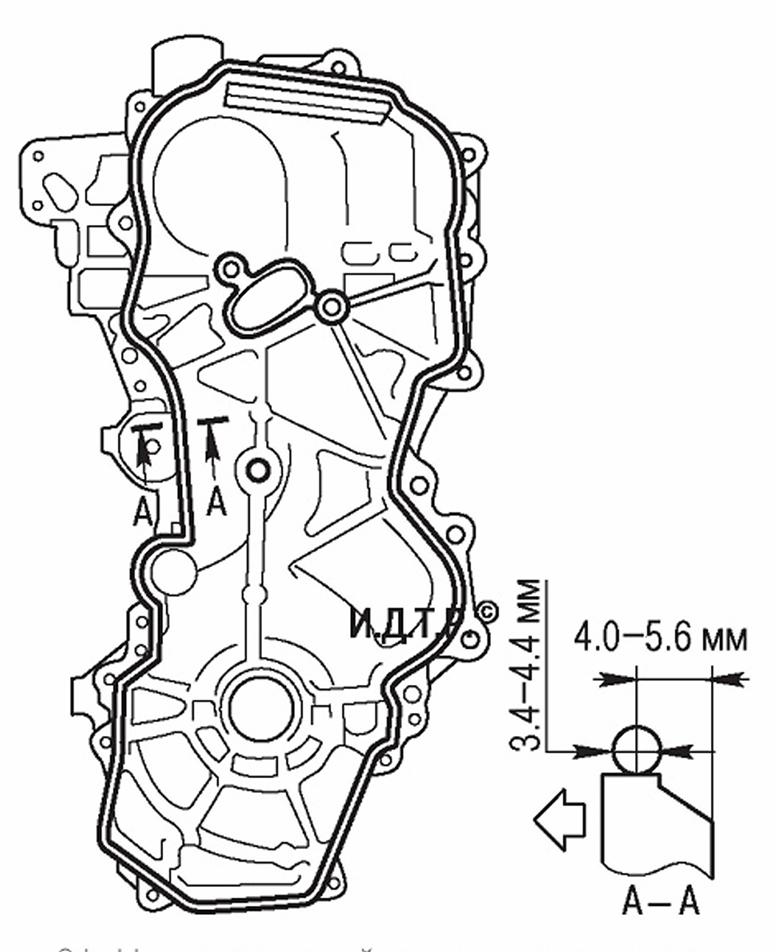

31.      Нанесите новый герметик на привалочную поверхность крышки газораспределитель­ного механизма валиком толщиной 3,4-4,4 мм.

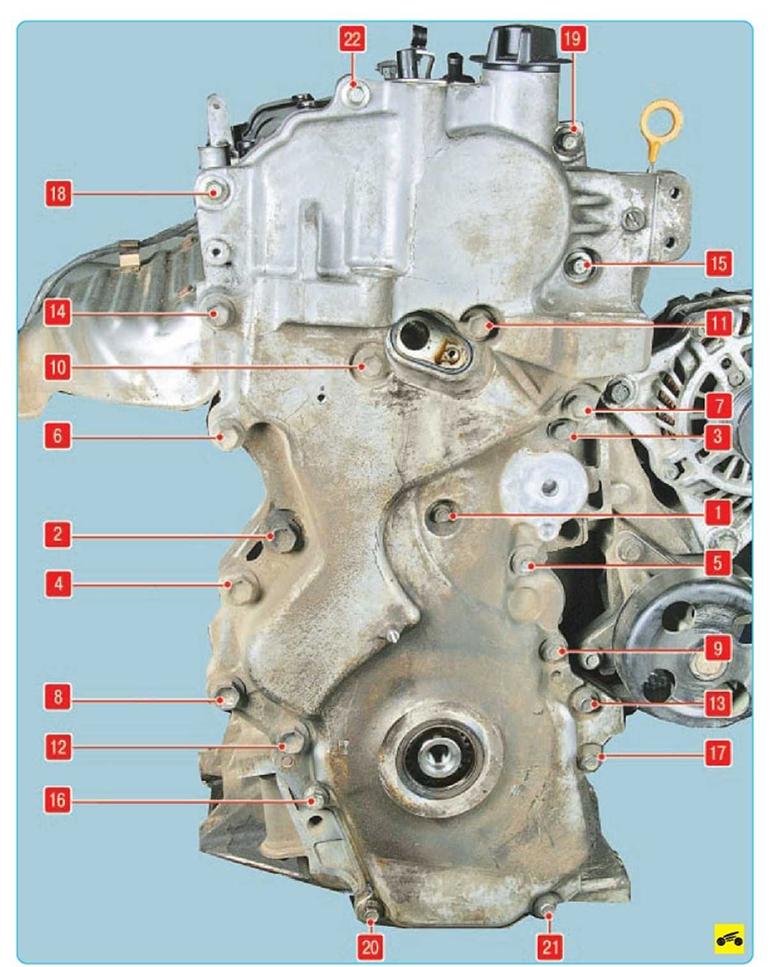

32,         Установите крышку газораспредели­тельного механизма и затяните болты в по­рядке, указанном на рис, 5,9:

-       болты крепления 2, 4,6,8, 12 - моментом 75 Н-м;

-       болты крепления 6, 7, 10, 11, 14 - момен­том 55 Н-м;

-       болты крепления 3, 5, 9, 13, 15, 16, 17, 18, 19, 20, 21, 22 - моментом 25,5 Н-м;

-       болт крепления 1 - моментом 6,6 Н-м.

33.    Установите детали в порядке, обратном снятию.
