Nissan Qashqai, Qashqai+2. ЗАМЕНА МАСЛОСЪЕМНЫХ КОЛПАЧКОВ ДВИГАТЕЛЯ HR16DE, MR20DE

Внешним признаком износа маслосъемных колпачков является кратковременное появле­ние голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигате­лем после длительного движения под нагруз­кой. При этом постоянного дымления обычно не наблюдается. Косвенные признаки - уве­личенный расход масла при отсутствии внеш­них течей и замасленные электроды свечей зажигания.

Вам потребуются: пинцет (или намаг­ниченная отвертка) для извлечения сухарей из тарелок пружин клапанов...

...приспособление для сжатия пружин клапанов...

..клещевой...

...или инерционный съемник масло­съемных колпачков. На другом конце этого съемника есть оправка для напрес- совки колпачков. При отсутствии такого съемника потребуются пассатижи для снятия колпачков и оправка подходящего диаметра для их напрессовки на направ­ляющие втулки клапанов.

ПРЕДУПРЕЖДЕНИЕ

Работа по замене маслосъемных колпачков предполагает высокую квалификацию ис­полнителя, использование специальных ин­струментов, поэтому рекомендуем прово­дить ее на станциях технического обслужи­вания официального дилера Nissan.

1.     Снимите цепь привода газораспредели­тельного механизма (см. «Снятие и установка цепи привода газораспределительного меха­низма», с. 76).

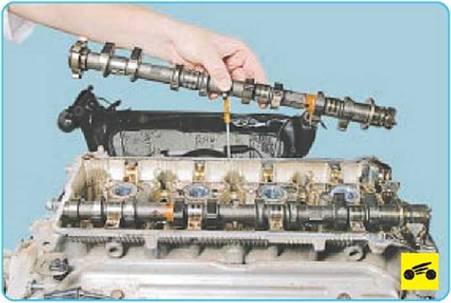

2.     Снимите распределительные валы (см. «Снятие, дефектовка и установка распреде­лительных валов», с. 81).





3.    Снимите толкатели клапанов (для выпол­нения этой операции удобнее пользоваться магнитом).

4.    Проверните коленчатый вал до установки в ВМТ поршня цилиндра, в котором заменяе­те колпачки.

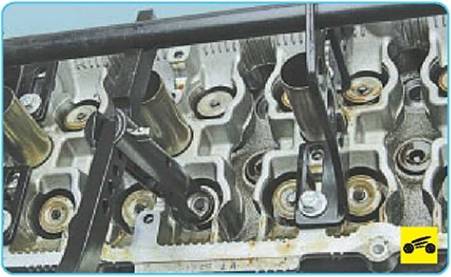

5.    Установите приспособление для сжатия пружин клапанов, ввернув в одно из отвер­стий головки блока цилиндров шпильку под­ходящей длины (для наглядности данная опе­рация и все последующие показаны на снятой головке блока цилиндров).

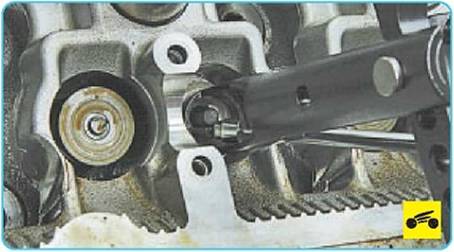

6.    Сожмите приспособлением пружину кла­пана и выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагничен­ной отвертки.

ПОЛЕЗНЫЙ СОВЕТ

Если усилие перемещения рычага приспо­собления значительно увеличивается, а су­хари не выходят из проточки клапана, нане­сите легкий удар молотком по тарелке пру­жины, чтобы сухари освободились.





7.    Осторожно снимите нагрузку с пружины клапана и отведите в сторону рычаг приспо­собления.

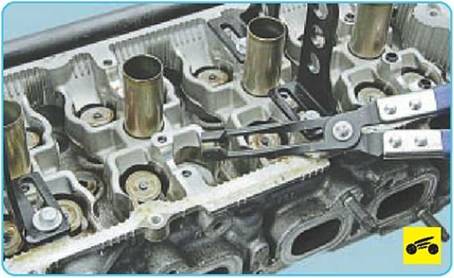

11.     ...и снимите маслосъемный колпачок с направляющей втулки клапана.

ПРЕДУПРЕЖДЕНИЕ

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижа­ми. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапа­нов. Применение для этой цели двух отвер­ток запрещено.



Если в комплект новых колпачков входит ус­тановочная втулка, наденьте ее на стержень клапана, чтобы предохранить от поврежде­ний рабочую кромку колпачка острыми края­ми проточек под сухари на стержне клапана.

12.     Окуните маслосъемный колпачок в мо­торное масло и вставьте его в оправку

13.     Осторожно запрессуйте колпачок до упора.

14.     Установите пружины и тарелки пружин.

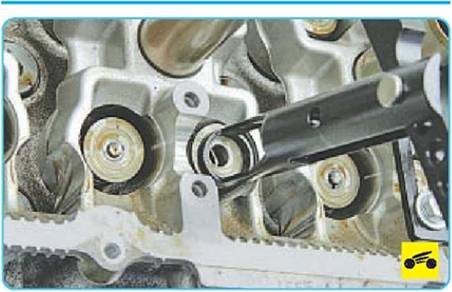

15,     Сжимая пружину приспособлением, ус­тановите сухари так, чтобы они вошли в про­точки стержня клапана,

ПОЛЕЗНЫЙ СОВЕТ

После установки сухарей и снятия приспо­собления для сжатия клапанных пружин на­несите несколько несильных ударов молот­ком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточ­ке стержня. Если установленные с переко­сом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» кла­пан провалится в цилиндр, что приведет к серьезной поломке двигателя.

16,     Установите на место толкатели кла­панов.

17,     Установите распределительные валы в порядке, описанном в подразделе (см. «Снятие, дефектовка и установка распреде­лительных валов», с, 81),

18,     Проверьте зазоры в газораспредели­тельном механизме (см. «Регулировка зазо­ров в приводе клапанов», с. 78),

19,     Установите остальные ранее снятые де­тали в порядке, обратном снятию.
