Kia Ceed (2009+). Электросхемы - часть 9

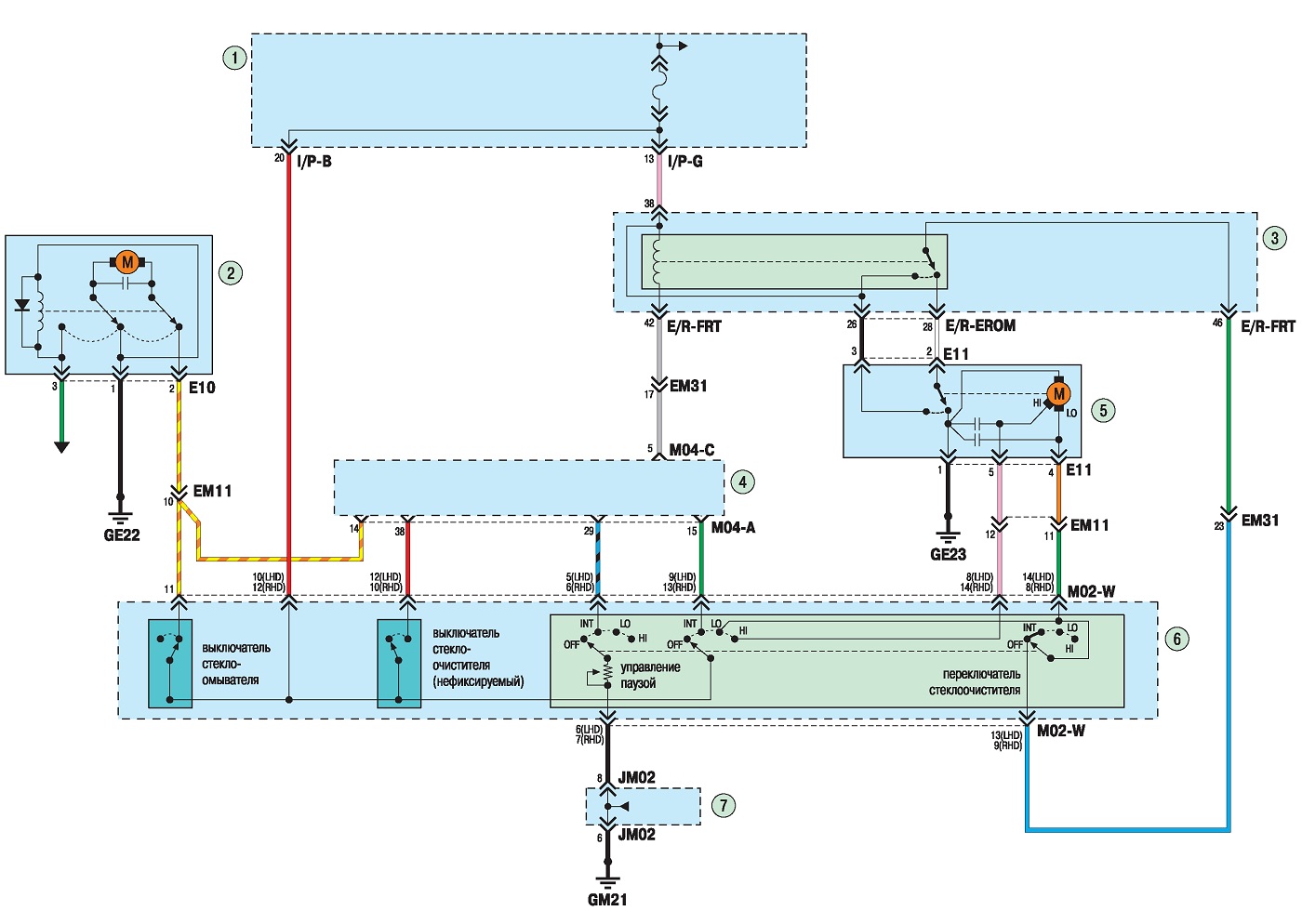

Схема 19 б. Очиститель и омыватель стекла ветрового окна: 1 - блок реле и предохранителей в салоне автомобиля; 2 - электронасос омывателя; 3 - блок реле и предохранителей в моторном отсеке; 4- электронный блокуправления электрооборудованием салона; 5 - стеклоочиститель ветрового окна; 6 - правый подрулевой переключатель; 7 - соединительные колодки

Схема 20. Очиститель и омыватель стекла двери задка: 1 - блок реле и предохранителей в салоне автомобиля; 2 - электронасос омывателя; 3 - правый подрулевой переключатель; 4 - стеклоочиститель стекла двери задка; 5 - электронный блокуправления электрооборудованием салона; 6 - реле стеклоочистителя стекла двери задка (под обивкой багажника с левой стороны)

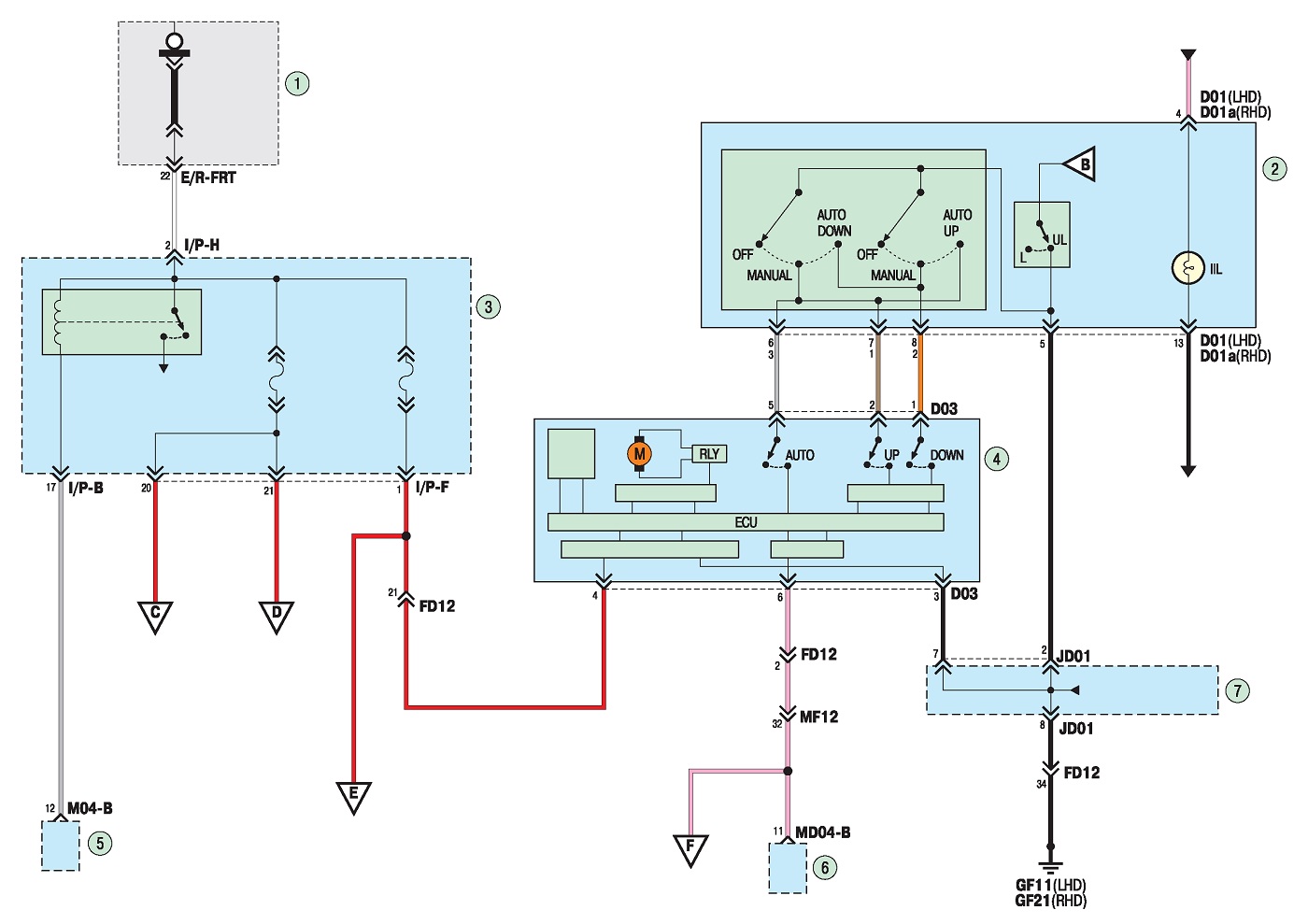

Схема 21а. Стеклоподъемники: 1 - блок реле и предохранителей в моторном отсеке; 2 - центральный блокуправления стеклоподъемниками; 3 - блок реле и предохранителей в салоне автомобиля; 4 - электропривод стеклоподъемника передней левой двери; 5, 6 - электронный блокуправления электрооборудованием салона; 7 - соединительная колодка
