Kia Ceed (2009+). Электросхемы - часть 13

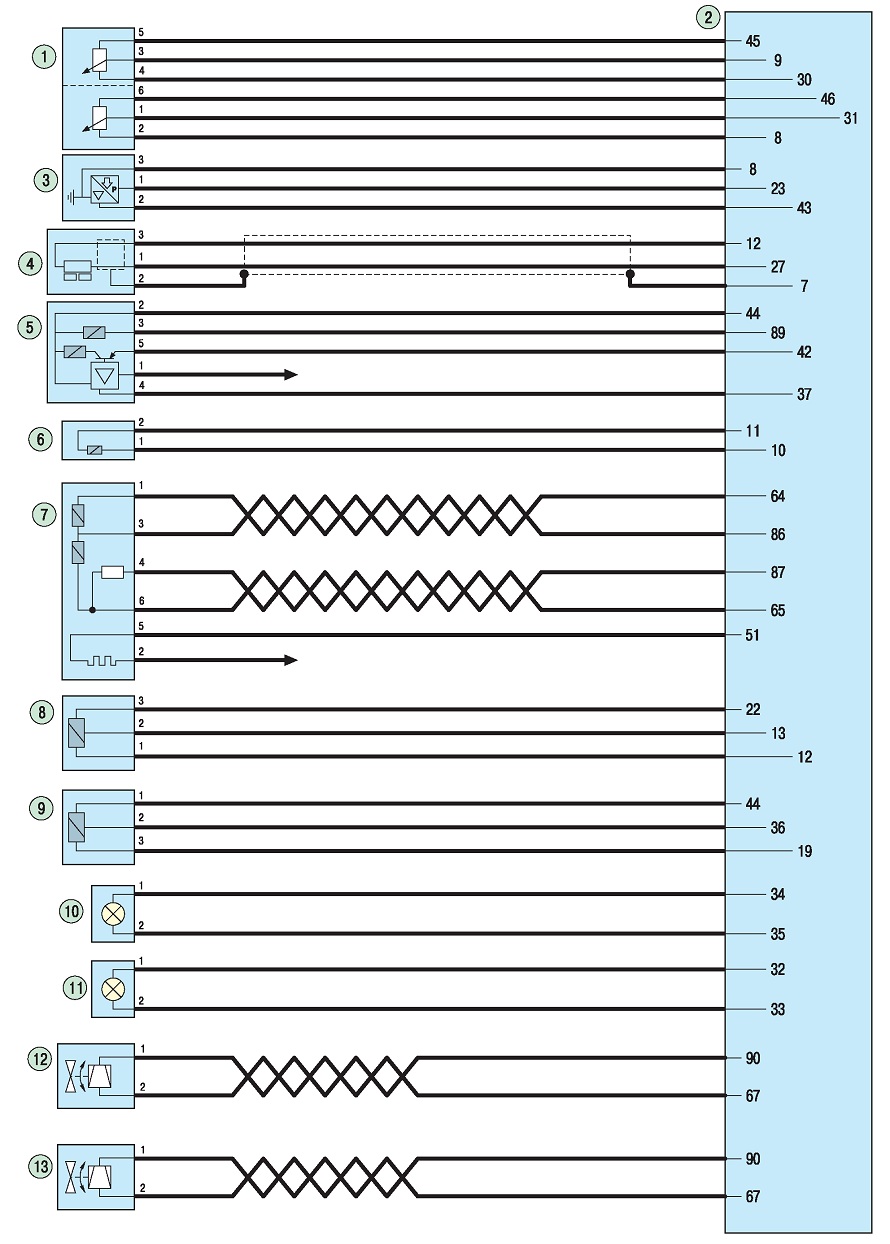

Схема 23 б. Электронный блок управления дизельным двигателем мод. D4FB: 1 - датчик положения педали акселератора; 2 - электронный блок управления двигателем; 3 - датчик магистрали высокого давления; 4 - датчик положения коленчатого вала; 5 - датчик расхода воздуха; 6 - датчик температуры топлива; 7 - датчик концентрации кислорода; 8 - датчик давления в системе кондиционирования; 9 - датчик перепада давления; 10 - управляющий датчик температуры отработавших газов в сажевом фильтре; 11 - диагностический датчик температуры отработавших газов в сажевом фильтре; 12 - регулировочный клапан магистрали высокого давления; 13 - регулировочный клапан давления топлива

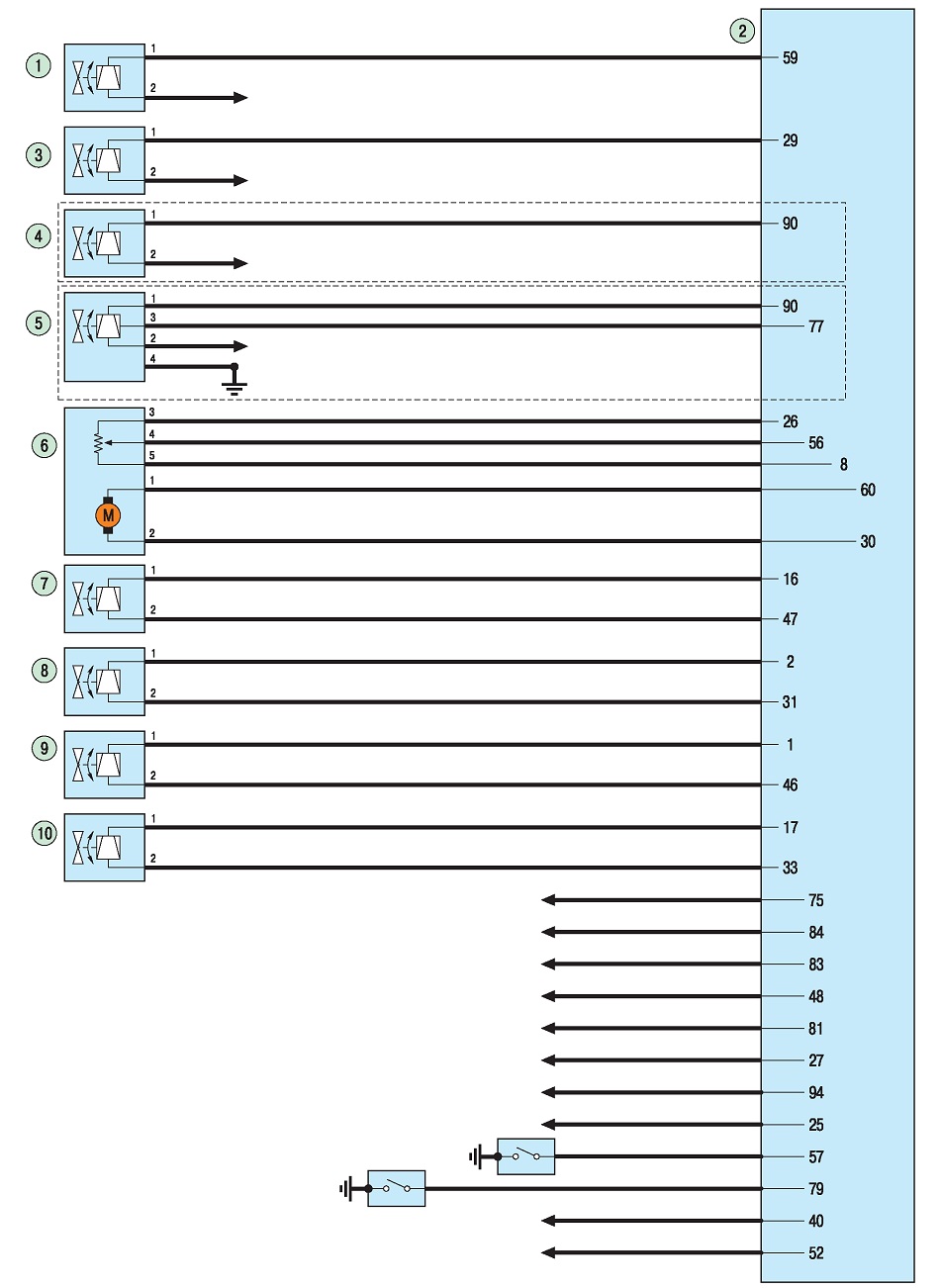

Схема 23в. Электронный блок управления дизельным двигателем мод. D4FB: 1 - клапан рециркуляции отработавших газов; 2 - электронный блок управления двигателем; 3 - управляющий клапан; 4- клапан управления дроссельной заслонкой; 5 - привод дроссельной заслонкой; 6 - электропривод заслонки изменения геометрии впускной трубы; 7, 8, 9, 10 - форсунки
