Kia Ceed (2009+). Электросхемы - часть 11

Схема 21д. Стеклоподъемники: 1 - блок реле и предохранителей в моторном отсеке; 2 - блок реле и предохранителей в салоне автомобиля; 3 - центральный блокуправления стеклоподъемниками; 4 - электронный блокуправления электрооборудованием салона; 5 - электродвигатель стеклоподъемника левой передней двери; 6 - соединительная колодка

Схема 21е. Стеклоподъемники: 1 - центральный блокуправления стеклоподъемниками; 2 - блок реле и предохранителей в моторном отсеке; 3 - блок реле и предохранителей в салоне автомобиля; 4, 5 - соединительные колодки; 6 - клавиша управления стеклоподъемником правой передней двери; 7 - электродвигатель стеклоподъемника левой передней двери; 8 - электродвигатель стеклоподъемника правой передней двери; 9 - электронный блокуправления электрооборудованием салона

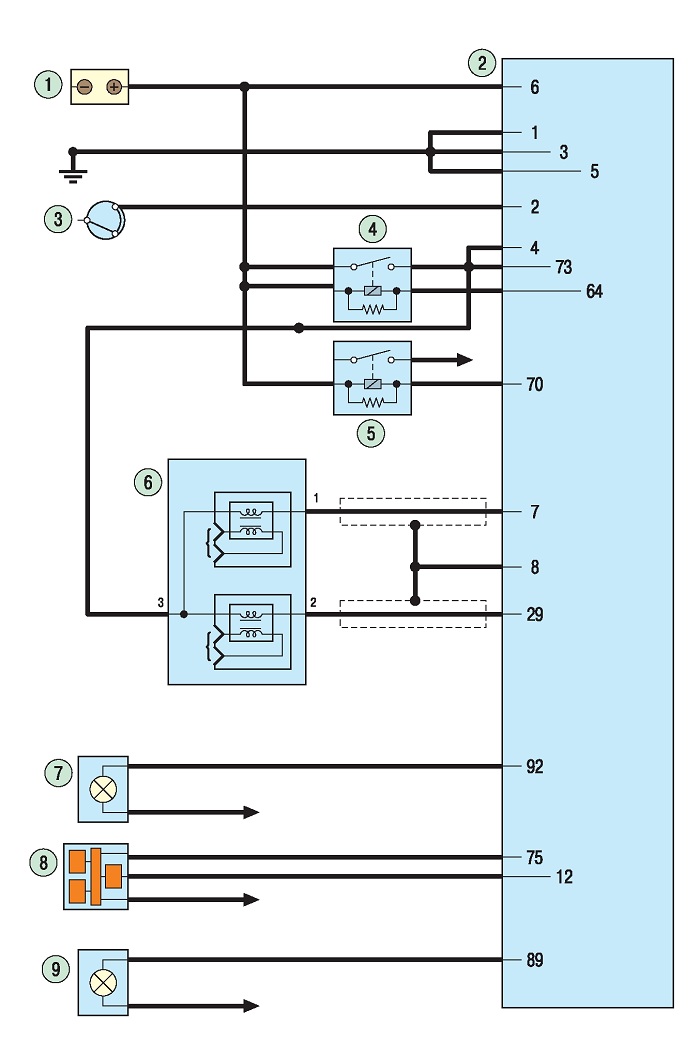

Схема 22а. Электронный блокуправления бензиновым двигателем мод. G4FC: 1 - аккумуляторная батарея; 2 - электронный блокуправления двигателем; 3 - выключатель (замок) зажигания; 4- главное реле; 5 - реле топливного насоса; 6 - катушка зажигания; 7 - сигнальная лампа неисправности силового агрегата; 8 - иммобилиза-тор; 9 - лампа иммобилизатора
