Kia Ceed (2009+). Электросхемы - часть 12

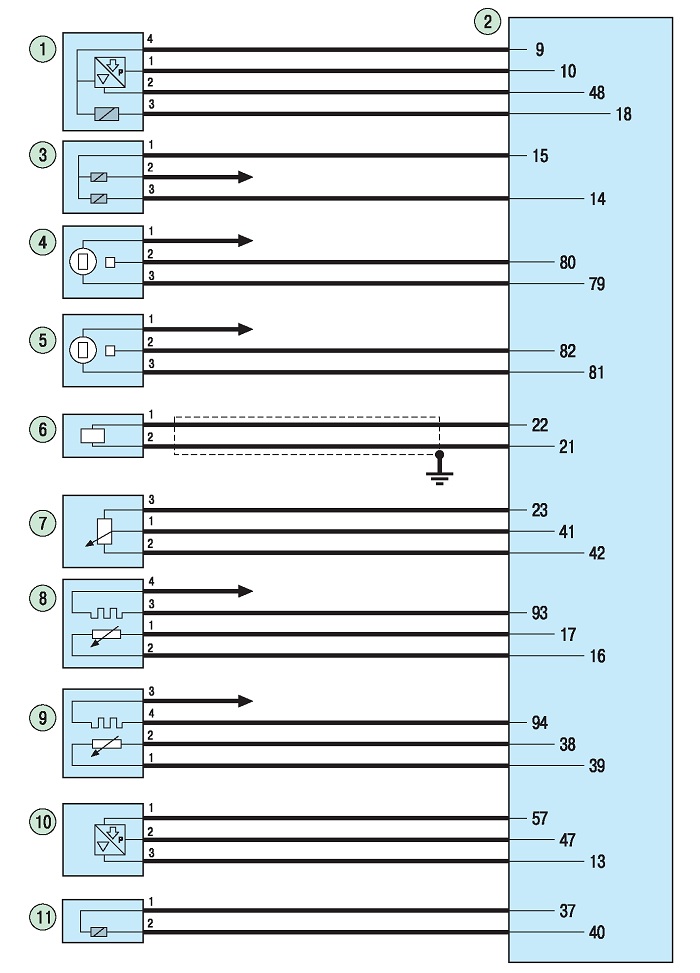

Схема 22 б. Электронный блок управления бензиновым двигателем мод. G4FC: 1 - датчик абсолютного давления во впускной трубе; 2 - электронный блокуправления двигателем; 3 - датчиктемпературы охлаждающей жидкости; 4-датчик положения распределительного вала; 5 - датчик положения коленчатого вала; 6 - датчик детонации; 7 - датчик положения дроссельной заслонки; 8 - управляющий датчик концентрации кислорода; 9 - диагностический датчик концентрации кислорода; 10 - датчик давления в системе кондиционирования; 11 - датчик температуры масла

Схема 22в. Электронный блок управления бензиновым двигателем мод. G4FC: 1, 3, 4, 5 - форсунки системы питания двигателя; 2 - электронный блок управления двигателем; 6 - регулятор холостого хода; 7 - клапан продувки адсорбера; 8 - клапан управления газораспределительного механизма

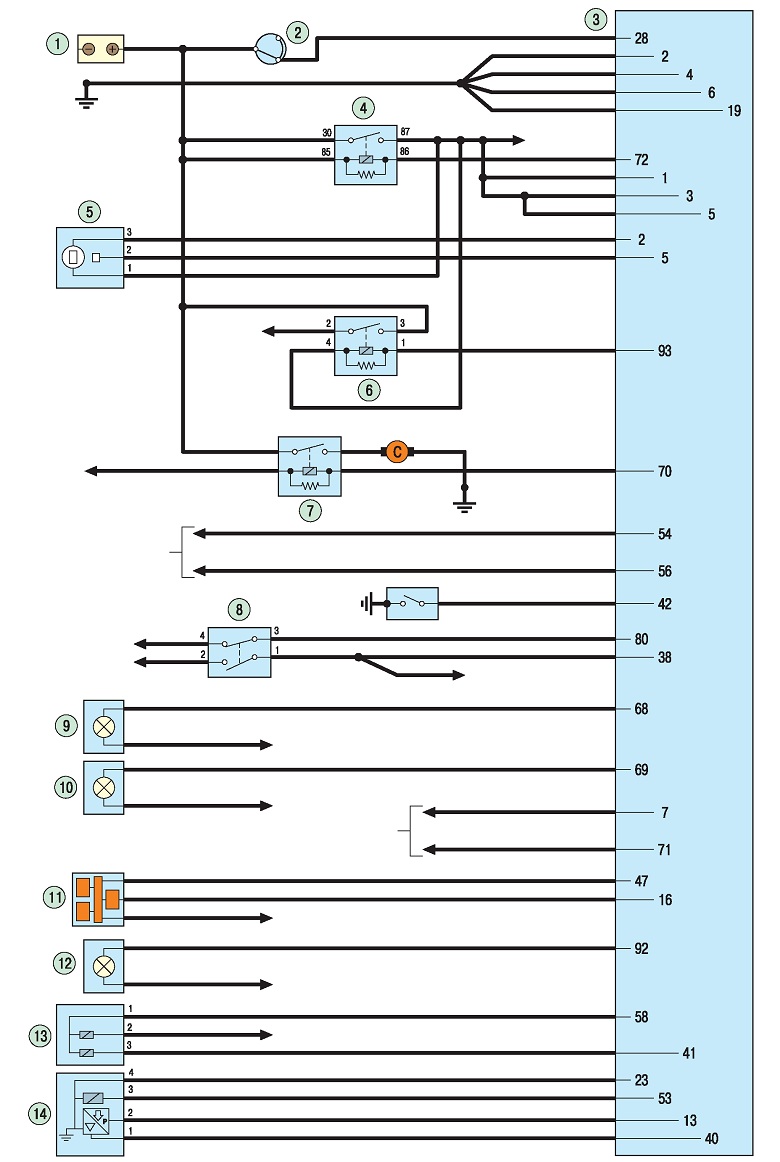

Схема 23а. Электронный блок управления дизельным двигателем мод. D4FB: 1 - аккумуляторная батарея; 2 - выключатель (замок) зажигания; 3 - электронный блок управления двигателем; 4 - главное реле; 5 - датчик положения распределительного вала; 6 - реле свечей накаливания; 7 - реле компрессора кондиционера; 8 - выключатель стоп-сигналов; 9 - сигнальная лампа неисправности силового агрегата; 10 - лампа свечей накаливания; 11 - иммобилизатор; 12 - лампа иммобилизатора; 13 - датчик температуры охлаждающей жидкости; 14 - датчик давления турбокомпрессора
