Kia Ceed (2009+). Электросхемы - часть 7

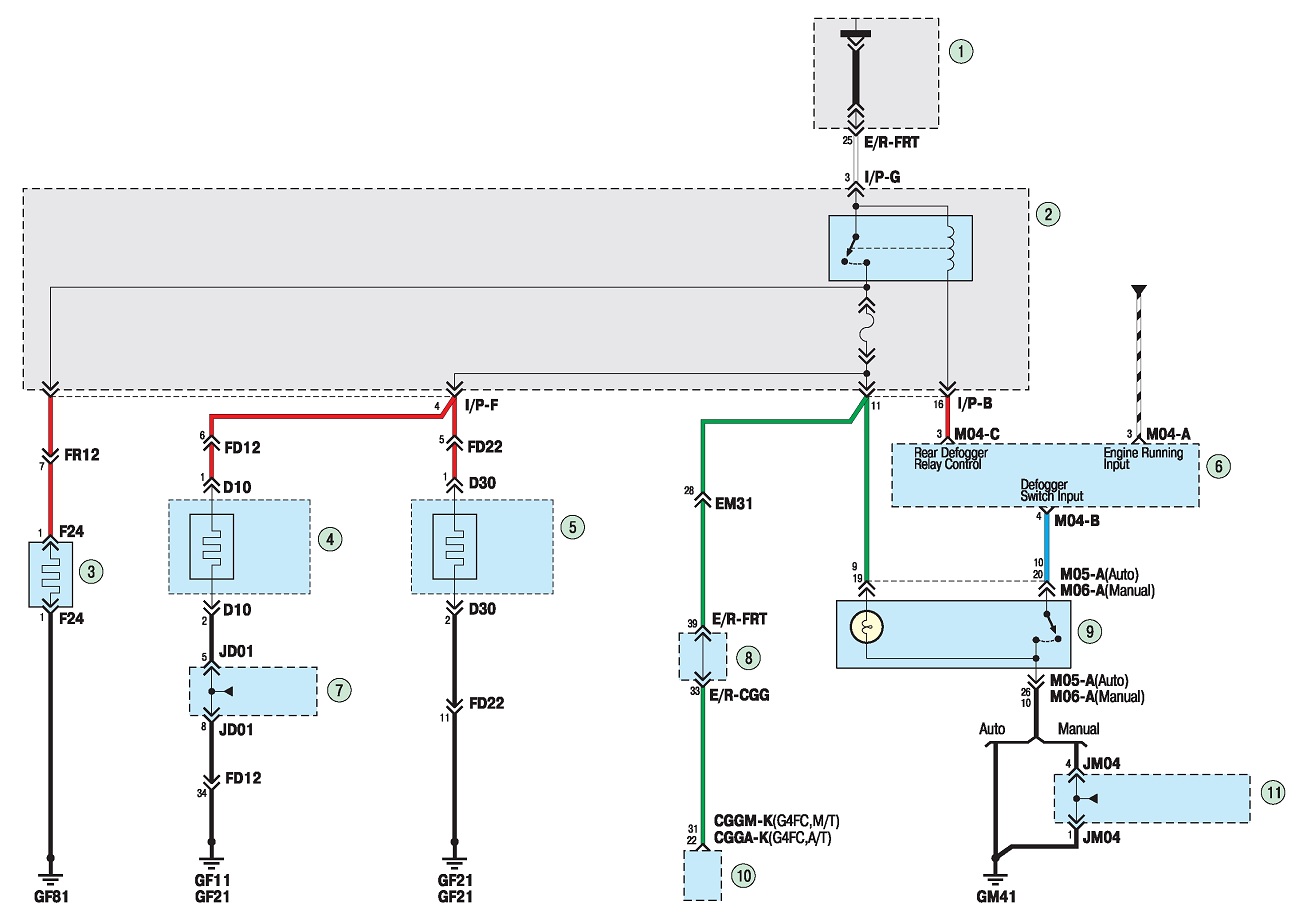

Схема 17. Обогрев зеркал заднего вида и стекла двери задка: 1, 7 - блок реле и предохранителей в моторном отсеке; 2 - блок реле и предохранителей в салоне автомобиля; 3 - обогрев стекла двери стекла; 4 - обогрев левого зеркала заднего вида; 5 - обогрев правого зеркала заднего вида; 6 - электронный блокуправления двигателем; 8, И - соединительная колодка; 9 - блокуправления кондиционированием салона; 10 - электронный блокуправления электрооборудованием салона

Схема 18. Система затемнения салонного зеркала заднего вида: 1 - блок реле и предохранителей в моторном отсеке; 2,8 - блок реле и предохранителей в салоне автомобиля; 3 - соединительная колодка; 4, 5 - выключатель фонаря света заднего хода; 6 - селектор автоматической коробки передач; 7 - зеркало заднего вида

Схема 19 а. Очиститель и омыватель стекла ветрового окна: 1 - блок реле и предохранителей в салоне автомобиля; 2 - электронасос омывателя; 3,8, 11 - электронный блокуправления электрооборудованием салона; 4 - блок реле и предохранителей в моторном отсеке; 5, 6,10 - соединительные колодки; 7 - электронный блок управления зажиганием; 9 - стеклоочиститель ветрового окна; 12 - правый подрулевой переключатель
