Kia Ceed (2009+). Электросхемы - часть 6

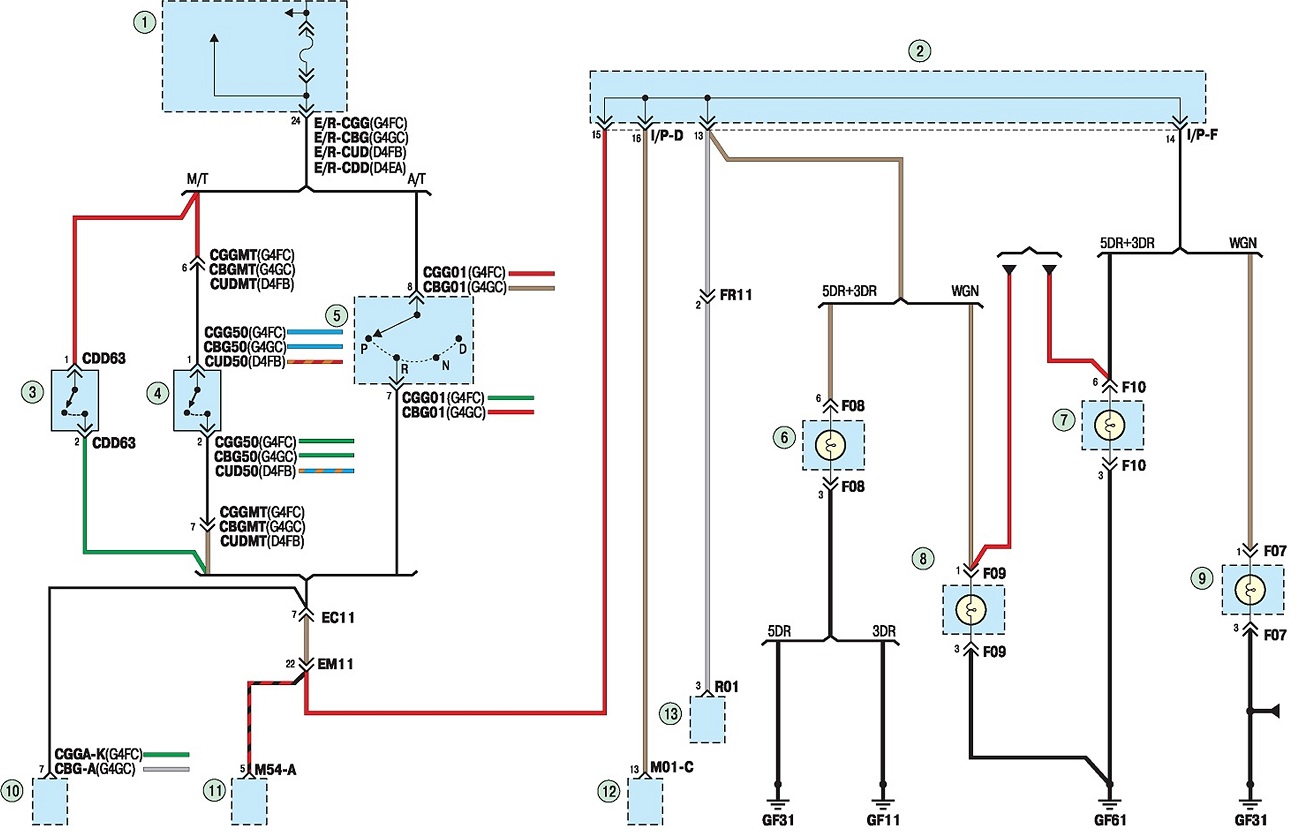

Схема 15. Фонарь света заднего хода: 1 - блок реле и предохранителей в моторном отсеке; 2 - блок реле и предохранителей в салоне автомобиля; 3,4 - выключатель фонаря заднего хода; 5 - селектор автоматической коробки передач; б - электронный блок управления; 7 - аудиомагнитола; 8 - комбинация приборов; 9 - система затемнения зеркал заднего вида; 10,12 - левый задний фонарь света заднего хода; 11,13 - правый задний фонарь света заднего хода

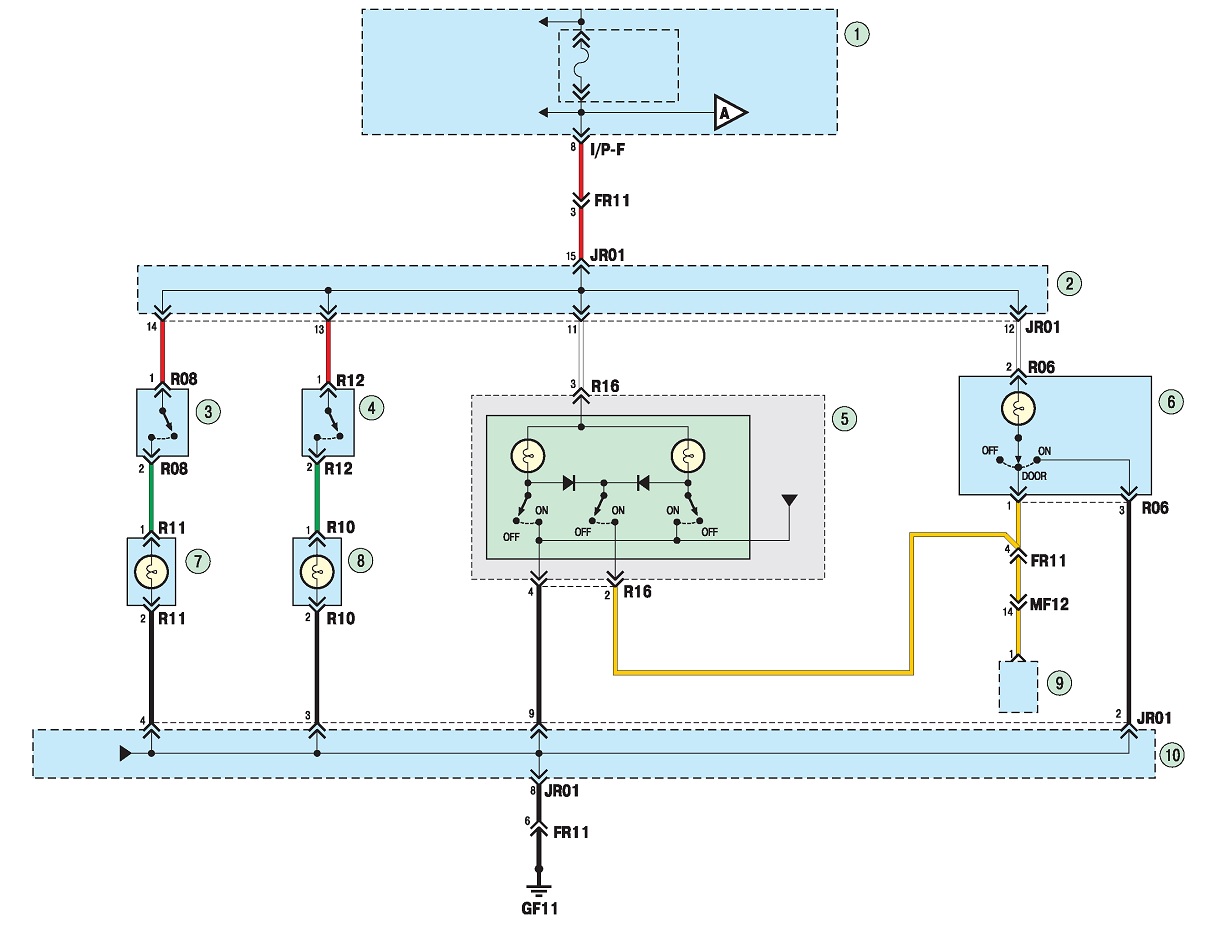

Схема 16а. Освещение салона: 1 - блок реле и предохранителей в салоне автомобиля; 2,10 - соединительная колодка под панелью приборов; 3 - правый выключатель фонаря освещения косметического зеркала; 4 - левый выключатель фонаря освещения косметического зеркала; 5 - плафон освещения мест водителя и переднего пассажира; 6 - плафон освещения задних пассажирских мест; 7 - правый фонарь освещения косметического зеркала; 8 - левый фонарь освещения косметического зеркала; 9 - электронный блокуправления электрооборудованием салона

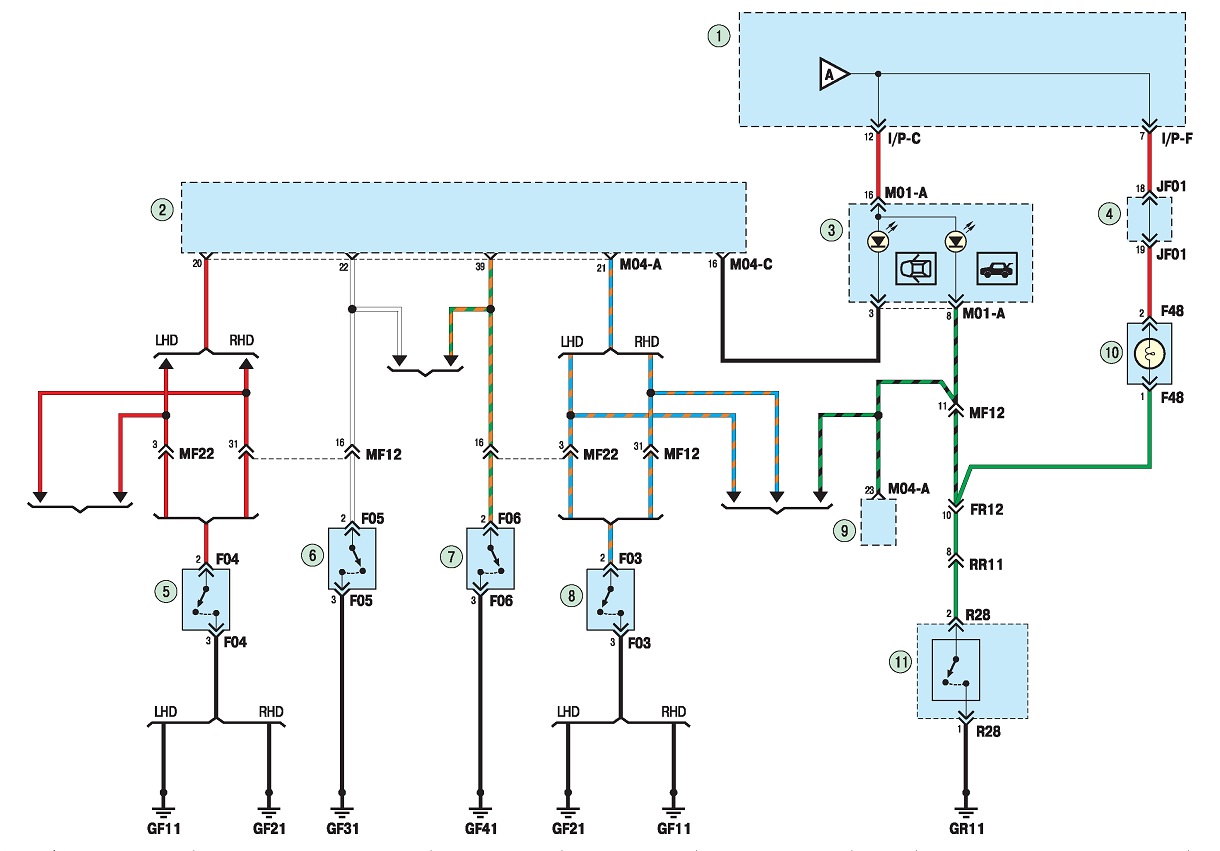

Схема 16 б. Освещение салона: 1 - блок реле и предохранителей в салоне автомобиля; 2, 9 - электронный блок управления электрооборудованием салона; 3 - комбинация приборов; 4 - соединительная колодка под панелью приборов; 5 - правый передний выключатель плафонов освещения салона; 6 - левый задний выключатель плафонов освещения салона; 7 - правый задний выключатель плафонов освещения салона; 8 - правый передний выключатель плафонов освещения салона; 10 - плафон освещения багажного отделения; И - клавиша открывания двери задка
