Kia Ceed (2009+). Электросхемы - часть 5

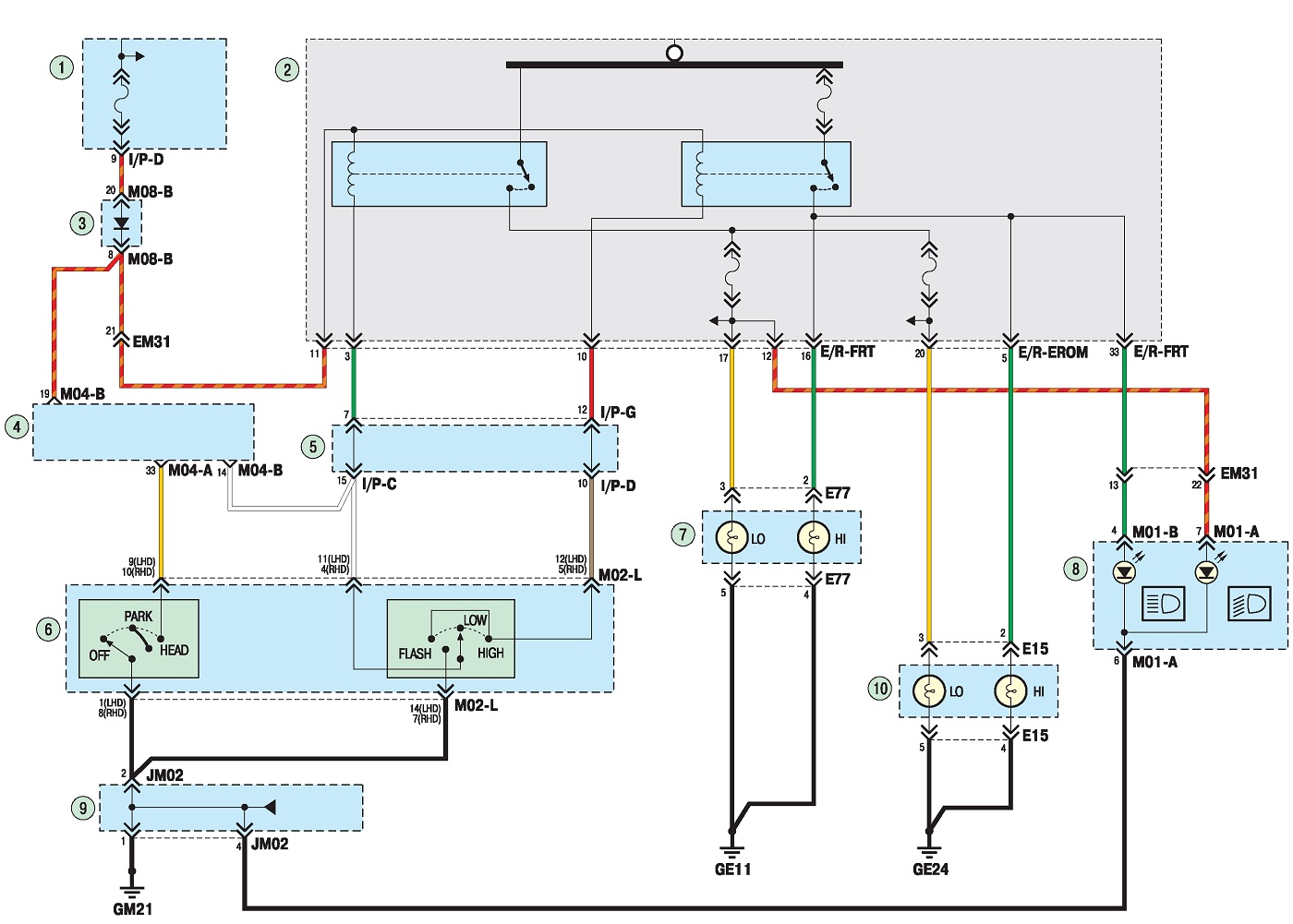

Схема 12. Дальний свет фар: 1, 5 - блок реле и предохранителей в салоне автомобиля; 2 - блок реле и предохранителей в моторном отсеке; 3 - электронный блок управления зажиганием; 4 - электронный блок управления электрооборудованием салона; 6 - левый подрулевой переключатель; 7 - левая блок-фара; 8 - комбинация приборов; 9 - соединительная колодка под панелью приборов; 10 - правая блок-фара

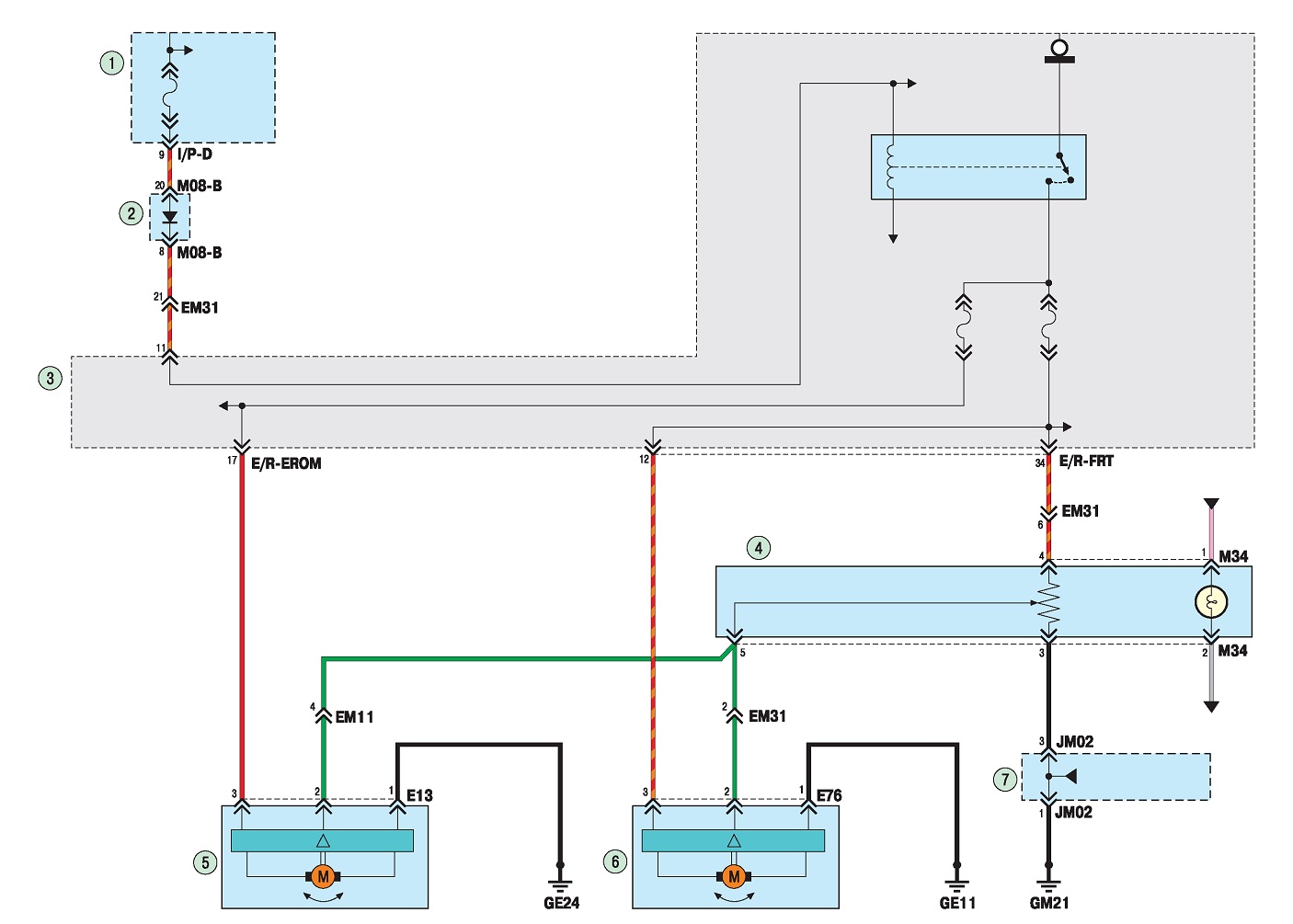

Схема 13. Электрокорректор света фар: 1 - блок реле и предохранителей в салоне автомобиля; 2 - электронный блокуправления зажиганием; 3 - блок реле и предохранителей в моторном отсеке; 4 - блок переключения наружного освещения; 5 - электрокорректор правой блок-фары; 6 - электрокорректор левой блок-фары; 7 - соединительная колодка под панелью приборов

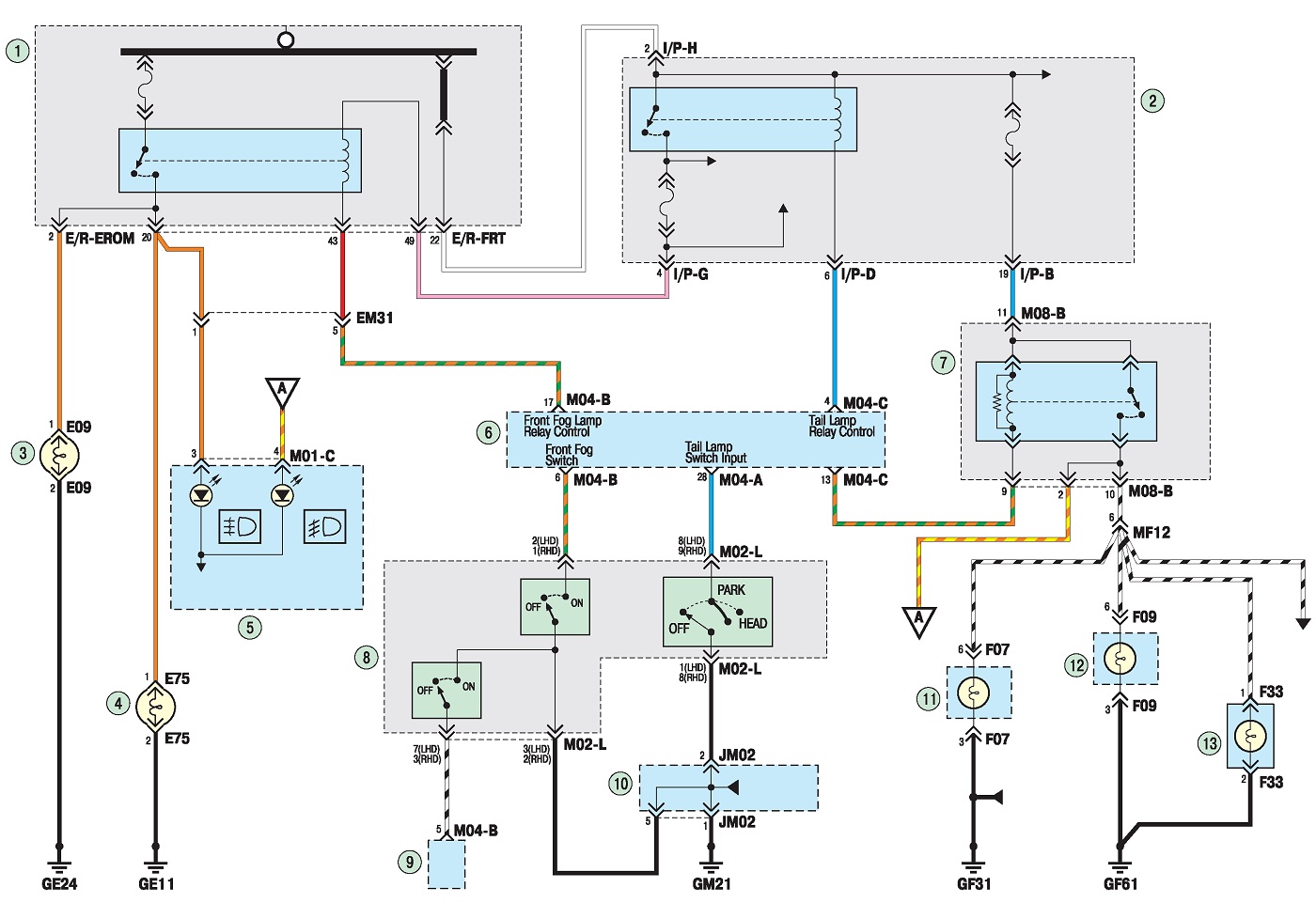

Схема 14. Противотуманные фары: 1 - блок реле и предохранителей в моторном отсеке; 2 - блок реле и предохранителей в салоне автомобиля; 3 - правая передняя противотуманная фара; 4 - левая передняя противотуманная фара; 5 - комбинация приборов; 6, 9 - электронный блок управления электрооборудованием салона; 7 - электронный блок управления зажиганием; 8 - левый подрулевой переключатель; 10 - соединительная колодка под панелью приборов; 11 - левый задний противотуманный фонарь; 12 - правый задний противотуманный фонарь; 13 - дополнительный задний противотуманный фонарь
