Kia Ceed (2009+). Электросхемы - часть 1

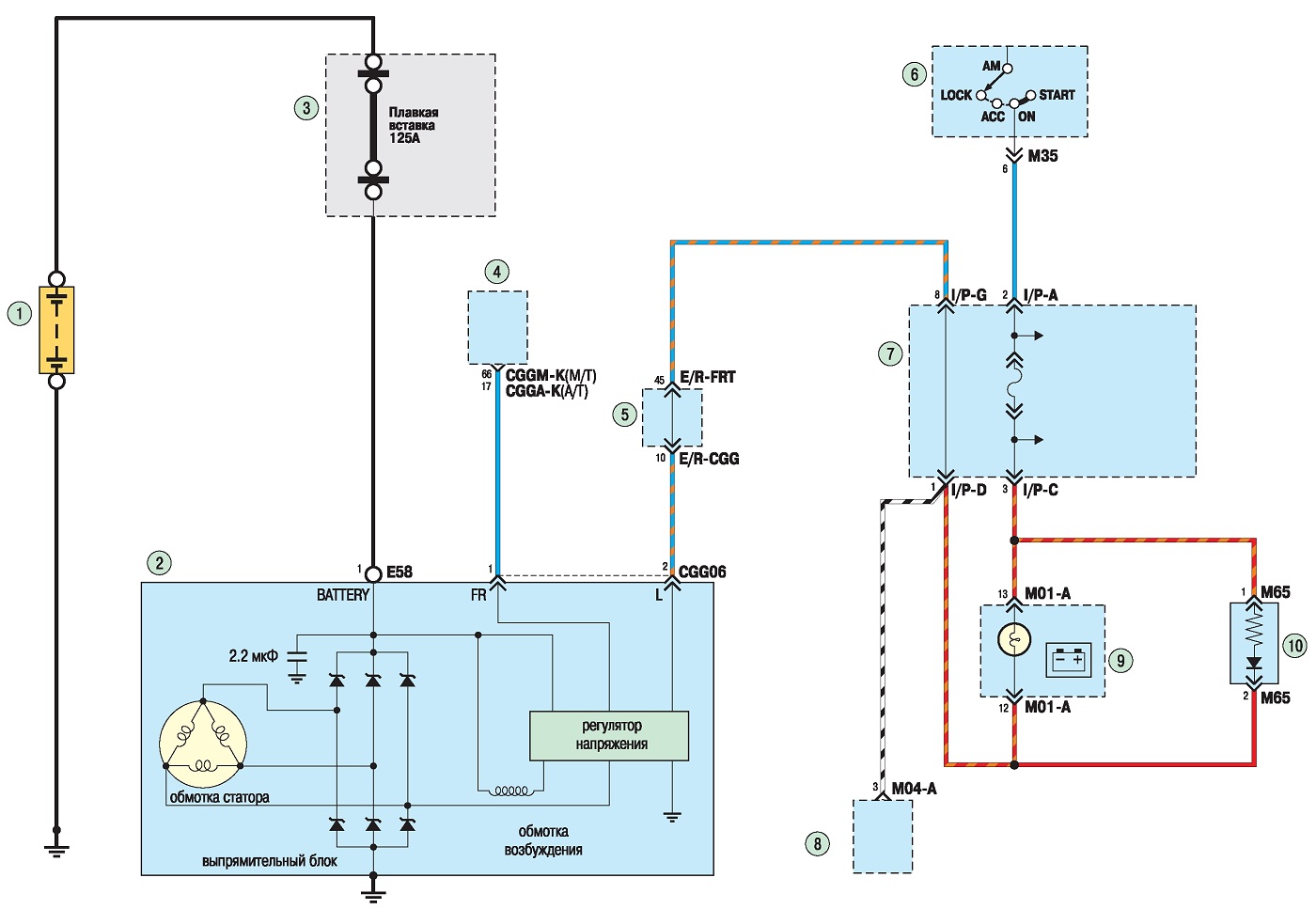

Схема 1. Система зарядки бензиновых двигателей мод. G4FA и G4FC: 1 - аккумуляторная батарея; 2 - генератор; 3, 5 - блок реле и предохранителей в моторном отсеке; 4 - электронный блок управления; 6 - выключатель (замок) зажигания; 7 - блок реле и предохранителей в салоне автомобиля; 8 - электронный блок управления электрооборудованием салона; 9 - комбинация приборов; 10 - резистор















Схема 2. Система зарядки бензинового двигателя мод. G4FC: 1 - аккумуляторная батарея; 2 - генератор; 3, 5 - блок реле и предохранителей в моторном отсеке; 4 - электронный блок управления; 6 - выключатель (замок) зажигания; 7 - блок реле и предохранителей в салоне автомобиля; 8 - электронный блок управления электрооборудованием салона; 9 - комбинация приборов; 10 - резистор

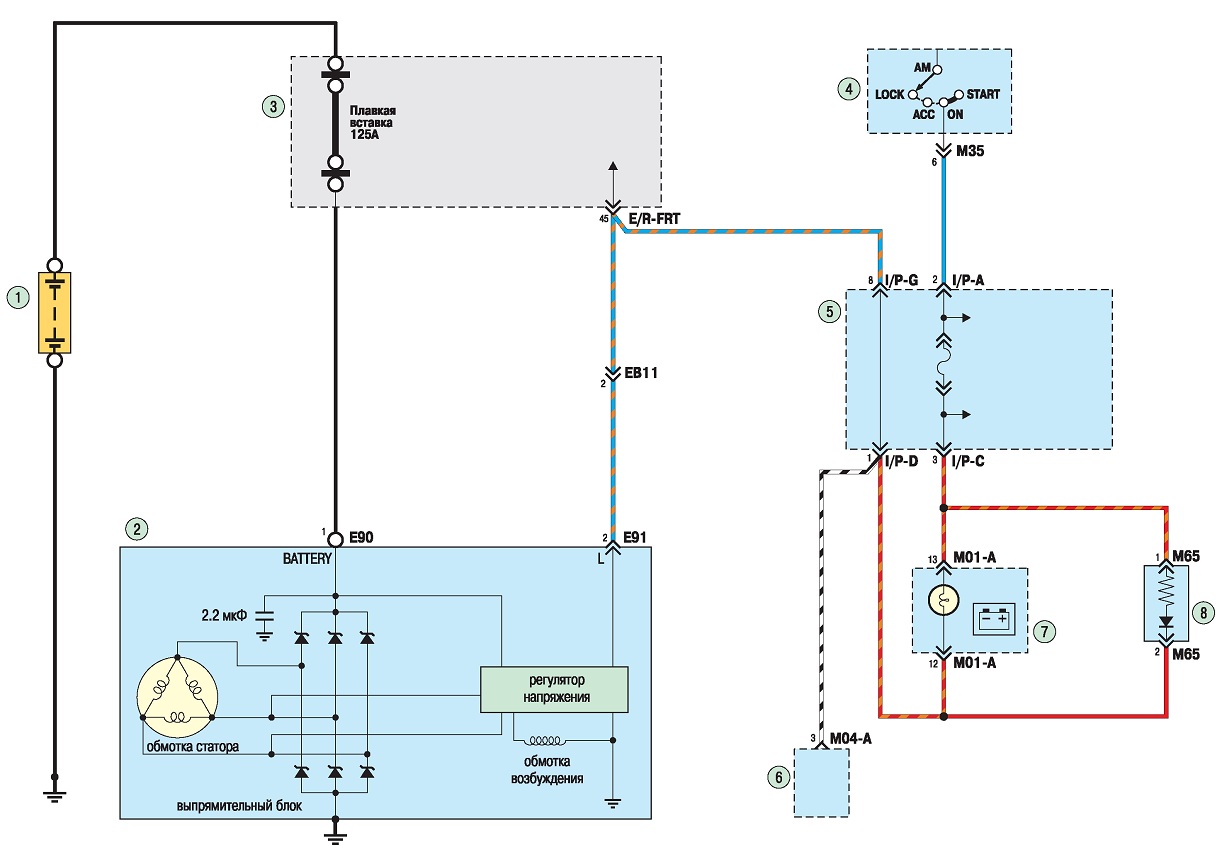

Схема 3. Система зарядки дизельных двигателей мод. D4FB и D4EA: 1 - аккумуляторная батарея; 2 - генератор; 3 - блок реле и предохранителей в моторном отсеке; 4 - выключатель (замок) зажигания; 5 - блок реле и предохранителей в салоне автомобиля; 6 - электронный блок управления электрооборудованием салона; 7 - комбинация приборов; 8 - резистор
