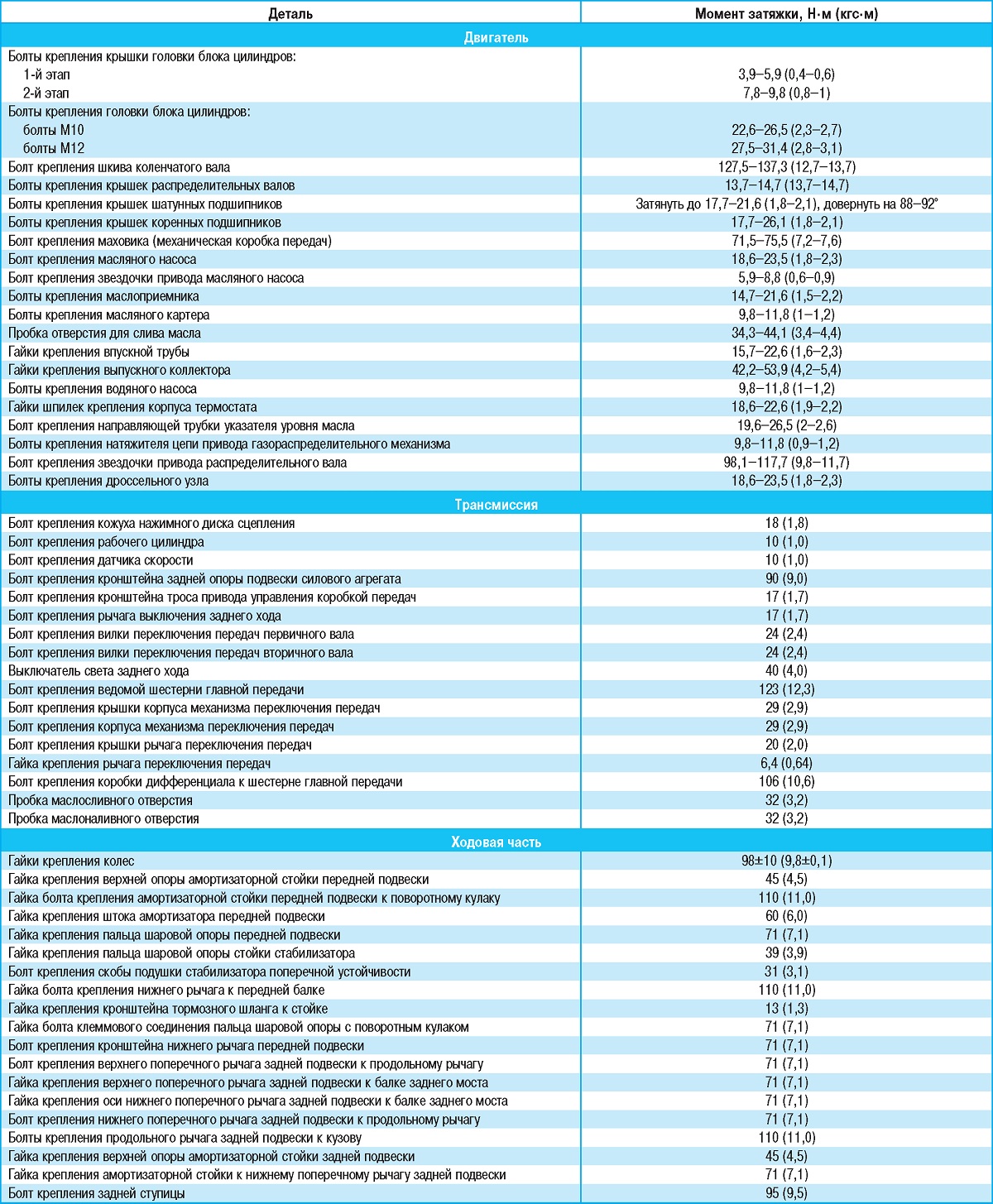

Деталь

Момент затяжки, Н-м (кгсм)

Двигатель

Болты крепления крышки головки блока цилиндров: 1-й этап

3,9-5,9 (0,4—0,6)

2-й этап

7,8-9,8 (0,8—1)

Болты крепления головки блока цилиндров:

болты М10

22,6—26,5 (2,3—2,7)

болты М12

27,5—31,4 (2,8—3,1)

Болт крепления шкива коленчатого вала

127,5—137,3 (12,7—13,7)

Болты крепления крышек распределительных валов

13,7—14,7 (13,7—14,7)

Болты крепления крышек шатунных подшипников

Затянуть до 17,7—21,6 (1,8—2,1), довернуть на 88—92°

Болты крепления крышек коренных подшипников

17,7—26,1 (1,8—2,1)

Болт крепления маховика (механическая коробка передач)

71,5—75,5 (7,2—7,6)

Болт крепления масляного насоса

18,6—23,5 (1,8—2,3)

Болт крепления звездочки привода масляного насоса

5,9—8,8 (0,6—0,9)

Болты крепления маслоприемника

14,7—21,6 (1,5—2,2)

Болты крепления масляного картера

9,8—11,8 (1—1,2)

Пробка отверстия для слива масла

34,3—44,1 (3,4—4,4)

Гайки крепления впускной трубы

15,7—22,6 (1,6—2,3)

Гайки крепления выпускного коллектора

42,2—53,9 (4,2—5,4)

Болты крепления водяного насоса

9,8—11,8 (1—1,2)

Гайки шпилек крепления корпуса термостата

18,6—22,6 (1,9—2,2)

Болт крепления направляющей трубки указателя уровня масла

19,6—26,5 (2—2,6)

Болты крепления натяжителя цепи привода газораспределительного механизма

9,8—11,8 (0,9—1,2)

Болт крепления звездочки привода распределительного вала

98,1—117,7 (9,8—11,7)

Болты крепления дроссельного узла

18,6—23,5 (1,8—2,3)

Трансмиссия

Болт крепления кожуха нажимного диска сцепления

18 (1,8)

Болт крепления рабочего цилиндра

10 (1,0)

Болт крепления датчика скорости

10 (1,0)

Болт крепления кронштейна задней опоры подвески силового агрегата

90 (9,0)

Болт крепления кронштейна троса привода управления коробкой передач

17 (1,7)

Болт крепления рычага выключения заднего хода

17 (1,7)

Болт крепления вилки переключения передач первичного вала

24 (2,4)

Болт крепления вилки переключения передач вторичного вала

24 (2,4)

Выключатель света заднего хода

40 (4,0)

Болт крепления ведомой шестерни главной передачи

123 (12,3)

Болт крепления крышки корпуса механизма переключения передач

29 (2,9)

Болт крепления корпуса механизма переключения передач

29 (2,9)

Болт крепления крышки рычага переключения передач

20 (2,0)

Гайка крепления рычага переключения передач

6,4 (0,64)

Болт крепления коробки дифференциала к шестерне главной передачи

106 (10,6)

Пробка маслосливного отверстия

32 (3,2)

Пробка маслоналивного отверстия

32 (3,2)

Ходовая часть

Гайки крепления колес

98±10 (9,8±0,1)

Гайка крепления верхней опоры амортизаторной стойки передней подвески

45 (4,5)

Гайка болта крепления амортизаторной стойки передней подвески к поворотному кулаку

110 (11,0)

Гайка крепления штока амортизатора передней подвески

60 (6,0)

Гайка крепления пальца шаровой опоры передней подвески

71 (7,1)

Гайка крепления пальца шаровой опоры стойки стабилизатора

39 (3,9)

Болт крепления скобы подушки стабилизатора поперечной устойчивости

31 (3,1)

Гайка болта крепления нижнего рычага к передней балке

110 (11,0)

Гайка крепления кронштейна тормозного шланга к стойке

13 (1,3)

Гайка болта клеммового соединения пальца шаровой опоры с поворотным кулаком

71 (7,1)

Болт крепления кронштейна нижнего рычага передней подвески

71 (7,1)

Болт крепления верхнего поперечного рычага задней подвески к продольному рычагу

71 (7,1)

Гайка крепления верхнего поперечного рычага задней подвески к балке заднего моста

71 (7,1)

Гайка крепления оси нижнего поперечного рычага задней подвески к балке заднего моста

71 (7,1)

Болт крепления нижнего поперечного рычага задней подвески к продольному рычагу

71 (7,1)

Болты крепления продольного рычага задней подвески к кузову

110 (11,0)

Гайка крепления верхней опоры амортизаторной стойки задней подвески

45 (4,5)

Гайка крепления амортизаторной стойки к нижнему поперечному рычагу задней подвески

71 (7,1)

Болт крепления задней ступицы

95 (9,5)

Деталь

Момент затяжки, Н-м (кгс-м)

Рулевое управление

Гайка крепления рулевого колеса

44 (4,4)

Болты крепления рулевой колонки

12 (1,2)

Винты крепления соединителя подрулевых переключателей

2,5 (0,25)

Стяжные болты вилок карданных шарниров рулевого вала

20 (2,0)

Винты крепления защитного кожуха рулевой колонки

2,5 (0,25)

Болты крепления рулевого механизма

28 (2,8)

Гайки крепления шаровых пальцев наконечников рулевых тяг

25 (2,5)

Гайка крепления правой рулевой тяги к рейке рулевого механизма

88 (8,8)

Контргайка наконечника рулевой тяги

51 (5,1)

Болт крепления корпуса вала рулевого механизма

70 (7,0)

Тормозная система

Гайки крепления вакуумного усилителя тормозов

14 (1,4)

Болт-штуцер тормозного шланга главного цилиндра тормоза

16 (1,6)

Гайка крепления главного цилиндра тормоза

25 (2,5)

Болты крепления суппорта переднего тормозного механизма

100 (10,0)

Болт-штуцер тормозного шланга переднего тормозного механизма

8,5 (0,85)

Верхний направляющий палец суппорта переднего тормозного механизма

44 (4,4)

Нижний направляющий палец суппорта переднего тормозного механизма

44 (4,4)

Клапан выпуска воздуха рабочего цилиндра переднего тормозного механизма

7,9 (0,79)

Болт крепления датчика частоты вращения переднего колеса

8,5 (0,85)

Болт крепления суппорта заднего тормозного механизма

55 (5,5)

Клапан выпуска воздуха рабочего цилиндра заднего тормозного механизма

7,9 (0,79)

Болт крепления датчика частоты вращения заднего колеса

8,5 (0,85)

Электрооборудование

Болт крепления кронштейна генератора

44 (4,4)

Гайка болта нижнего крепления генератора

44 (4,4)

Болт крепления кронштейна стартера

36 (3,6)

Свечи зажигания

25 (2,5)

Болты крепления катушек зажигания

10 (1,0)

Болт крепления датчика фазы

11 (1,1)

Болт крепления датчика положения коленчатого вала

11 (1,1)

Болт крепления датчика температуры воздуха

1,5 (0,15)

Датчик температуры охлаждающей жидкости

30 (3,0)

Датчик концентрации кислорода в отработавших газах

44 (4,4)

Датчик аварийного падения давления масла

10 (1,0)

Болт крепления датчика детонации

20 (2,0)

Болт и гайка крепления фары

4,5 (0,45)

Кузов

Болт крепления замка капота

9,0 (0,9)

Болт крепления замка двери задка

5,0 (0,5)

Болт крепления петли капота к кузову

23 (2,3)

Гайка крепления петли капота к капоту

9,5 (0,95)

Болт крепления петли двери задка

23 (2,3)

Болт крепления петли двери к кузову

26 (2,6)

Болт крепления петли к двери

26 (2,6)

Болт крепления защелки замка двери

20 (0,2)
