Киа Сид. Стеклоочистители и стеклоомыватели заднего стекла

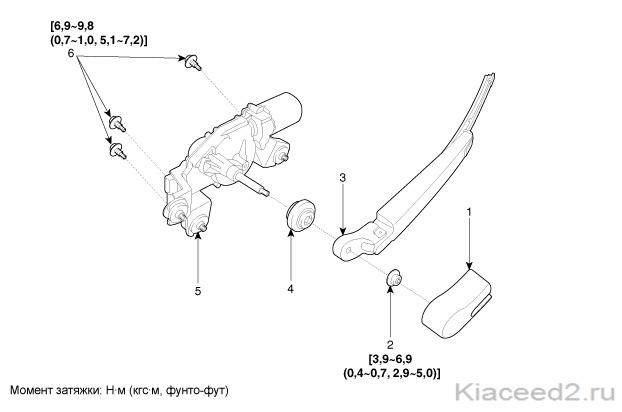

1. Колпачок головки
2. Гайка рычага стеклоочистителя заднего стекла
3. Рычаг и щетка заднего стеклоочистителя

4. Проходная втулка
5. Электродвигатель стеклоочистителя заднего стекла
6. Болт электродвигателя стеклоочистителя заднего стекла

Электродвигатель стеклоочистителя заднего стекла
Проверка

Электродвигатель стеклоочистителя заднего стекла

1. Отсоедините 4-контактный разъем от электродвигателя стеклоочистителя заднего стекла.

2. Подсоедините положительную клемму аккумуляторной батареи к контакту 3, а отрицательную - к контакту 4.

3. Проверьте соответствие норме работы электродвигателя. Замените электродвигатель, если его работа не соответствует норме.

№	Описание
1	Положительная клемма аккумуляторной батареи
2	Парковка
3	Вход сигнала электродвигателя стеклоочистителя (+)
4	Заземление

ПРОВЕРКА АВТОМАТИЧЕСКОЙ ОСТАНОВКИ

1. Включите электродвигатель на малой скорости при помощи пульта управления.

2. Остановите работу электродвигателя в любой точке, кроме выключенного положения путем отсоединения клеммы 3.

3. Соедините клеммы 2 и 3.

4. Подсоедините положительную клемму аккумуляторной батареи (+) к контакту 1, а отрицательную (-) - к контакту 4.

5. Убедитесь в том, что электродвигатель прекратил работать в выключенном положении.

Снятие

1. Снимите колпачок (A) стеклоочистителя заднего стекла.

2. Снимите рычаг и щетку (А) стеклоочистителя заднего стекла, отвернув гайку (B) рычага.

3. Откройте крышку багажника и снимите ее обшивку.

4. Выверните три болта и отсоедините разъем (В) электродвигателя стеклоочистителя заднего стекла, затем снимите электродвигатель (А).

Установка

1. Установите узел электродвигателя стеклоочистителя заднего стекла и проходную втулку.

--------------------

Момент затяжки болта:

6,9~9,8 Н·м

--------------------

2. Установите обшивку крышки багажника.

3. Переместите щетку стеклоочистителя на уровень нижней линии обогревателя заднего стекла.

4. Установите крышку рычага стеклоочистителя заднего стекла и затяните его гайку.

--------------------

Момент затяжки гайки :

3,9~6,9 Н·м

--------------------

Переключатель управления омывателем заднего стекла
Проверка

Проверьте наличие электропроводности между клеммами при выборе различных режимов с помощью переключателя омывателя и стеклоочистителей. При наличии нарушений замените переключатель.

Переключатель заднего стеклоочистителя

Переключатель управления омывателем заднего стекла

Электродвигатель омывателя заднего стекла
Проверка

Электродвигатель стеклоомывателей ветрового и заднего стекол

1. Подсоедините электродвигатель омывателя к бачку и наполните бачок водой.

Примечание:

Перед тем, как залить жидкость в бачок, проверьте фильтр на наличие посторонних веществ или загрязнения. При необходимости очистите фильтр.

2. Соедините положительный (+) вывод АКБ с контактом 1, а отрицательный (-) – с контактом 2, соответственно.

3. Проверьте нормальное функционирование электродвигателя. Убедитесь, что электродвигатель омывателя работает и происходит распыление воды через форсунки.

4. Если омыватель функционирует неправильно, замените электродвигатель вентилятора.

(Стеклоомыватель ветрового и заднего стекла)

№	Описание
1	Омыватель ветрового стекла (+)
2	Заземление
3	Омыватель заднего стекла (+)
