Киа Сид. Проверка и схемы переключателя электростеклоподъёмников
Проверка
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ОСНОВНОГО ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ
ЭЛЕКТРОПРИВОДОМ СТЕКЛОПОДЪЕМНИКОВ
| 1. Отсоедините отрицательную клемму аккумуляторной батареи. |
| 2. Снимите обивку передней двери |
3. Отсоединить
разъем от выключателя. |
|
4. Проверьте
наличие электрической непрерывности между клеммами в каждом
положении выключателя согласно таблице. Если проводимость
отличается от табличных значений, замените выключатель.

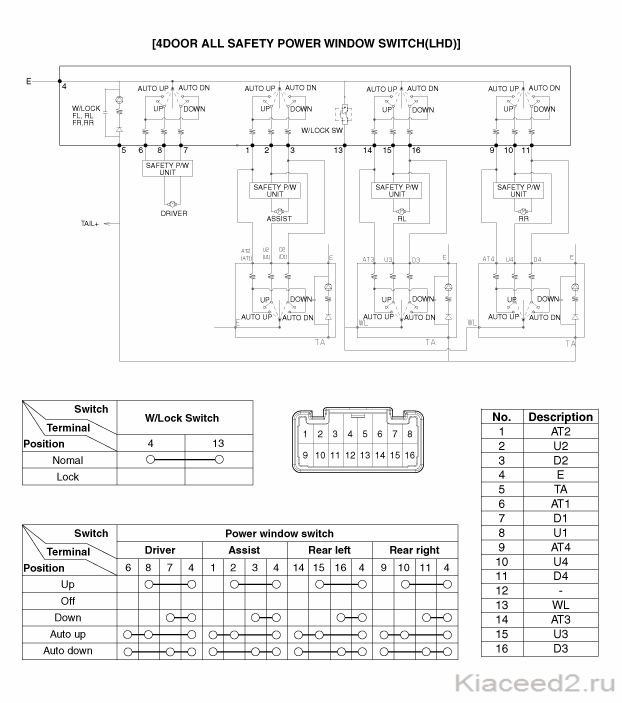

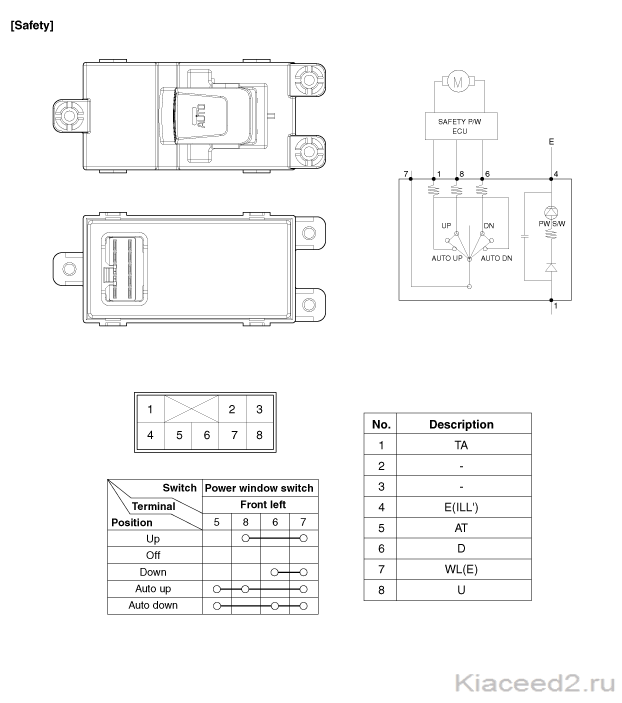

(4-дв, все с защитой от защемления (левый руль))

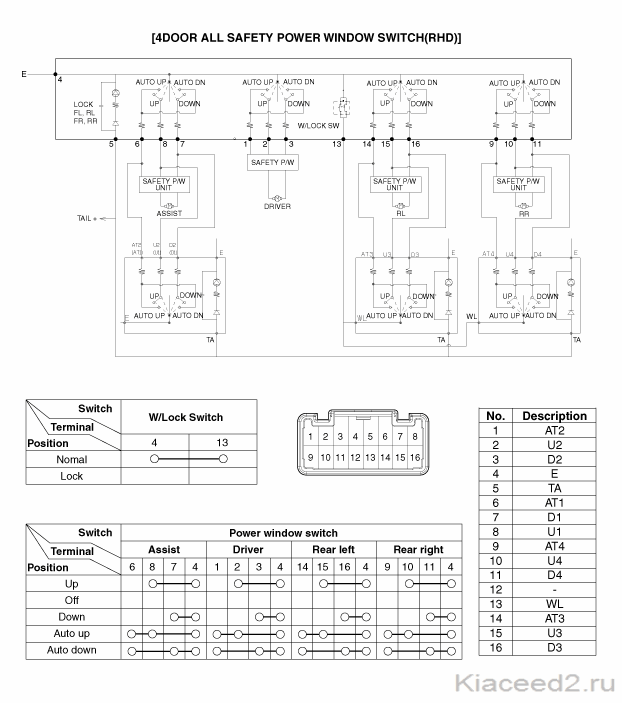

(4-дв, все с защитой от защемления (правый руль))

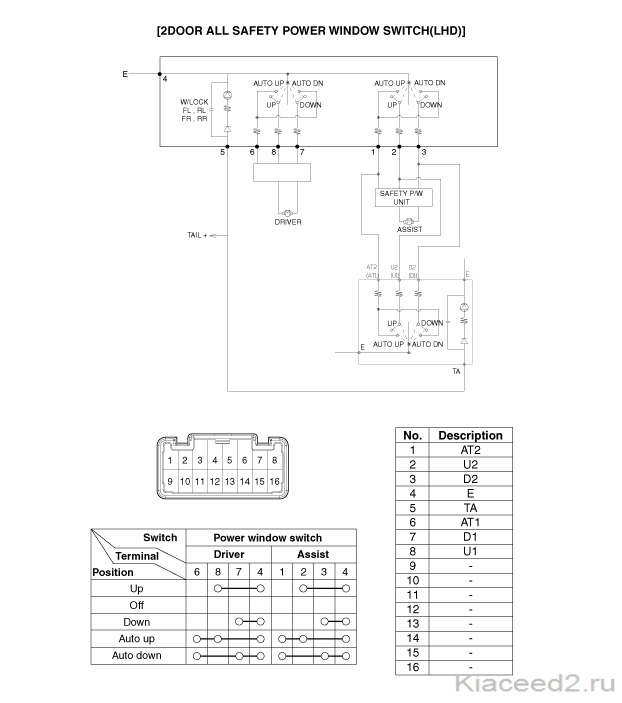

(2-дв, все с защитой от защемления (левый руль))

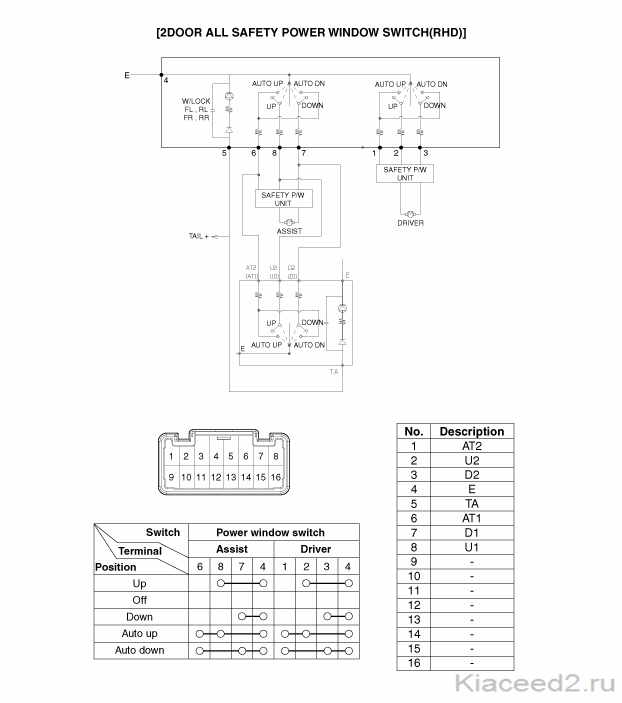

(2-дв, все с защитой от защемления (правый руль))

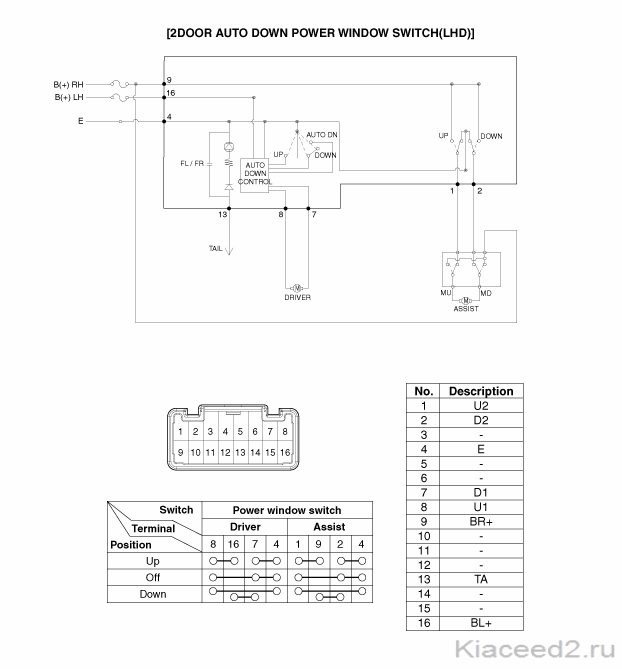

(2-дв, автоматическое опускание (левый руль))

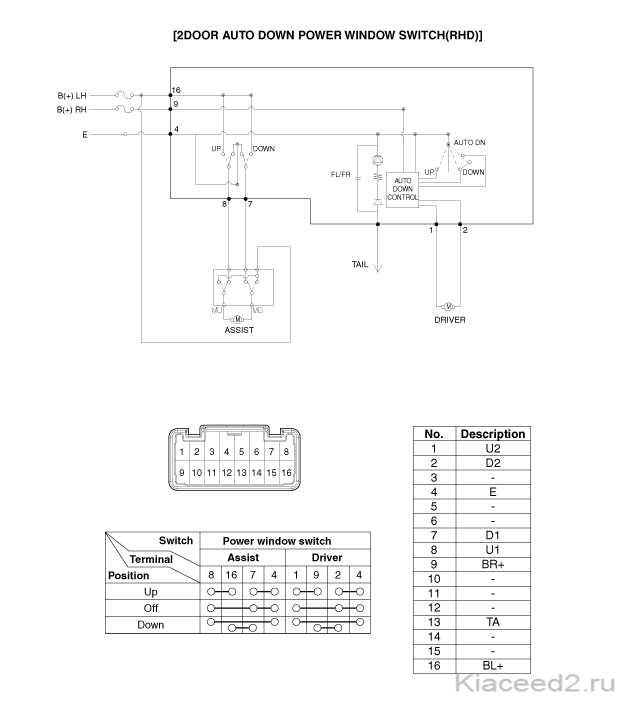

(2-дв, автоматическое опускание (правый руль))
 |
Проверка выключателя электростеклоподъемника пассажира/задних
электростеклоподъемников
| 1. Отсоедините отрицательную клемму аккумуляторной батареи. |
|
2. Снимите
обивку передней двери
Снимите обивку задней двери
|
3. Отсоединить
разъем от выключателя. |
|
4. Проверьте
наличие электрической непрерывности между клеммами в каждом
положении выключателя согласно таблице. Если проводимость
отличается от табличных значений, замените выключатель.
(Защита от защемления при поднятии/опускании)

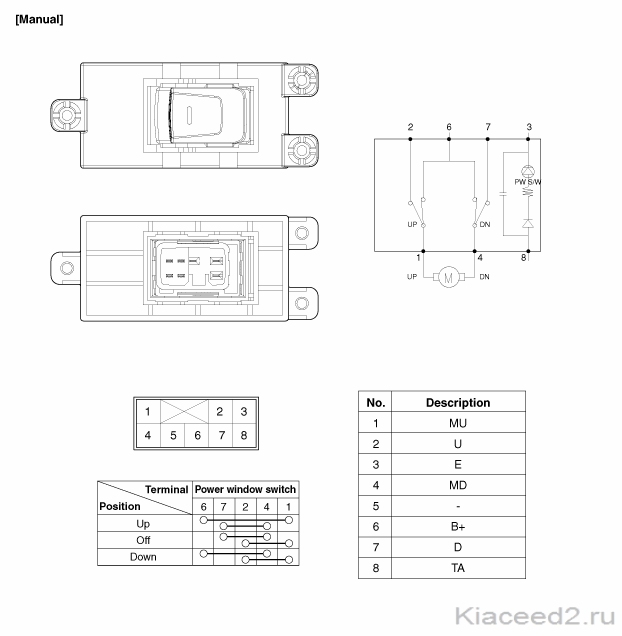

(Ручное опускание)
 |
| ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА |

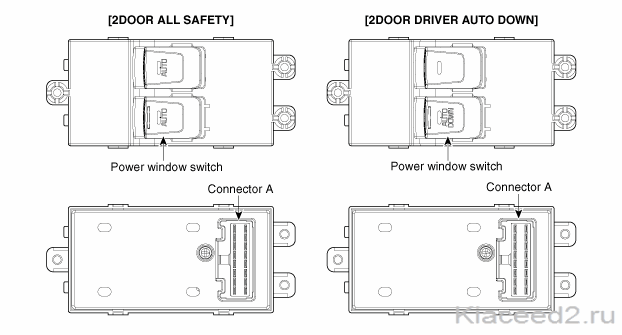

| Выключатель электростеклоподъемника в двери водителя |
| Выключатель электростеклоподъемника пассажира и задних электростеклоподъемников |
