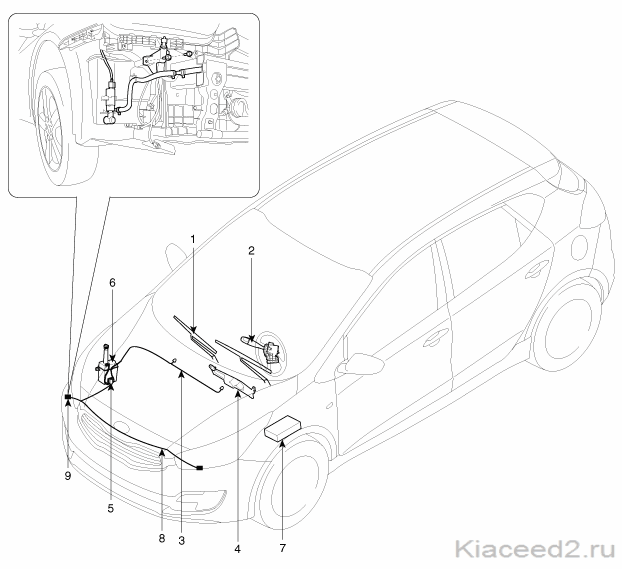

Киа Сид. Стеклоочиститель лобового стекла

1. Рычаг и щетка стеклоочистителя ветрового стекла
2. Выключатель стеклоочистителя и стеклоомывателя
3. Шланг стеклоомывателя ветрового стекла
4. Электродвигатель и тяга стеклоочистителя ветрового стекла
5. Электродвигатель стеклоомывателя

6. Бачок моющей жидкости
7. Реле стеклоочистителя (блок реле в моторном отсеке)
8. Шланг омывателя фар
9. Сопло омывателя фар

Переключатель управления стеклоочистителями и омывателем лобового стекла
Проверка

Проверьте наличие электропроводности между клеммами при выборе различных режимов с помощью переключателя омывателя и стеклоочистителей. При наличии нарушений замените переключатель.

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СТЕКЛООЧИСТИТЕЛЯМИ

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ СТЕКЛООМЫВАТЕЛЕМ

Переключатель заднего стеклоочистителя

Переключатель управления омывателем заднего стекла

Снятие

1. Снимите нижнюю/верхнюю панель кожуха рулевой колонки.

2. Отсоедините разъем (А).

3. Если необходимо снять только выключатель (А) стеклоочистителя и стеклоомывателя, нажмите на фиксатор выключателя стеклоочистителя, не снимая рулевое колесо и пружинный контакт.

4. Снимите рулевое колесо.

5. Снимите пружинный контакт.

6. Выверните два винта и снимите узел (А) многофункционального переключателя.

Установка

1. Подсоедините разъем и установите многофункциональный переключатель.

2. Установить пружинный контакт и рулевое колесо.

3. Установите верхний и нижний кожухи.

4. Установите рулевое колесо.
