Киа Сид. Замена двигателя стеклоочистителя ветрового стекла

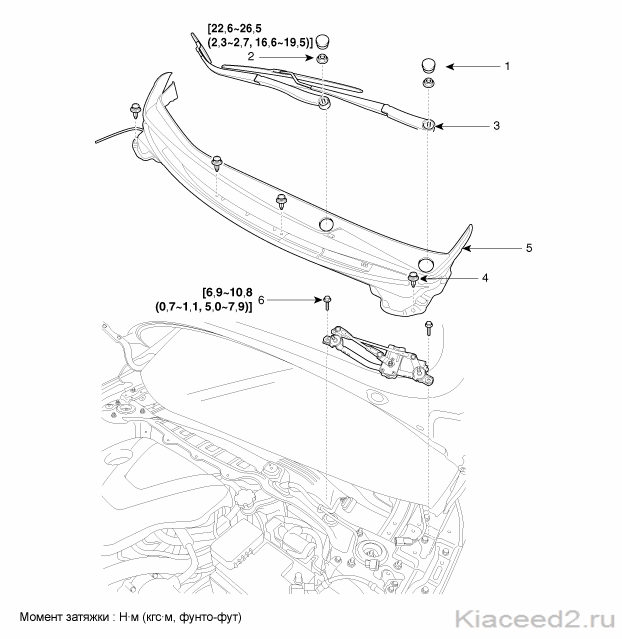

1. Крышка
2. Гайка
3. Рычаг и щетка стеклоочистителя
4. Заклепка

5. Верхняя крышка капота
6. Болт
7. Электродвигатель и тяга стеклоочистителя в сборе

Снятие

1. Снимите крышку (В), отверните гайки и снимите рычаг (A) стеклоочистителя.

--------------------

Момент затяжки
22,6~26,5 Н·м

--------------------

2. При необходимости высвободите фиксатор щетки стеклоочистителя, подняв его вверх, и снимите щетку с внутреннего радиуса рычага стеклоочистителя.

3. Извлеките 4 заклепки, затем снимите уплотнитель и верхнюю крышку капота (A).

4. Отсоедините шланг (B) стеклоомывателя от верхней крышки капота.

5. Вывернуть 2 болта, затем снять электродвигатель и тягу стеклоочистителя в сборе (А).

6. Отсоедините разъем (A) электродвигателя стеклоочистителя от электродвигателя и тяги стеклоочистителя в сборе.

7. Удерживайте рычаг электродвигателя стеклоочистителя и снимите верхнюю тягу (А) с рычага.

8. Снимите нижнюю тягу (А) с рычага электродвигателя стеклоочистителя.

9. Отверните гайку крепления и снимите рычаг (A), удерживая его пассатижами.

Перед снятием электродвигателя и тяги стеклоочистителя в сборе убедитесь, что тяга остановилась в положении автоматической остановки.

Чтобы правильно установить рычаг электродвигателя стеклоочистителя, убедитесь, что тяга совмещена с рычагом на одной линии, и проверьте угол каждой тяги.

Действуйте осторожно, чтобы не погнуть тягу.

10. Выверните 3 болта и снимите электродвигатель (А) стеклоочистителя.

Установка

1. Установите электродвигатель стеклоочистителя.

2. Установите рычаг.

Чтобы установить рычаг электродвигателя стеклоочистителя, убедитесь, что тяга совмещена с рычагом на одной линии, и проверьте угол каждой тяги.

3. Установите нижнюю и верхнюю тяги на рычаг электродвигателя стеклоочистителя.

Действуйте осторожно, чтобы не погнуть тягу.

4. Установите электродвигатель и тягу стеклоочистителя в сборе и подсоедините разъем.

--------------------

Момент затяжки
6,9 ~ 10 Н·м

--------------------

5. Установите верхнюю крышку капота.

6. Установите рычаг и щетку стеклоочистителя ветрового стекла.

--------------------

Момент затяжки
22,6 ~ 26,5 Н·м (2,3 ~ 2,7 кгс·м, 16,6 ~ 19,5 фунто-фута)

--------------------

Примечание:

•	Необходимо несколько раз включить электродвигатель стеклоочистителя ветрового стекла, чтобы убедиться, что он находится в положении автоматической остановки. При необходимости отрегулируйте рычаг и щетку стеклоочистителя.

7. Установить рычаг и щетку стеклоочистителя в положение автоматической остановки.

A: положение автоматической остановки (щетка)

Проверка

ПРОВЕРКА СКОРОСТИ РАБОТЫ

1. Отсоедините разъем (А) от электродвигателя стеклоочистителя.

№	Описание	№	Описание
1	Заземление	4	Низкий
2	Парковка	5	Высокий
3	Аккумуляторная батарея	6	-

2. Соедините положительный (+) вывод АКБ с клеммой 3, а отрицательный (-) – с клеммой 1.

3. Убедитесь, что работа электродвигателя на низкой и высокой скорости соответствует данным в таблице ниже.

Основными источниками загрязнения являются насекомые, древесная смола и горячий воск, который используется на некоторых коммерческих автомойках. Если щетки не очищают стекло надлежащим образом, очистить стекло и щетки мягким чистящим средством и тщательно промыть водой.
