Киа Сид. Подогрев лобового стекла и его переключатель

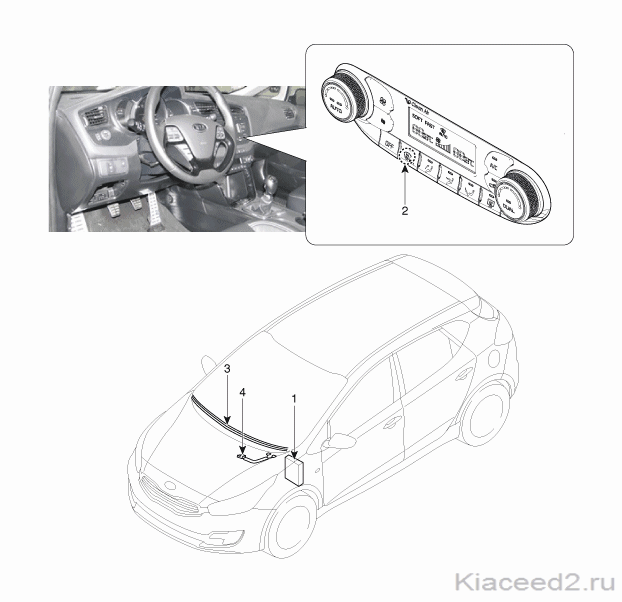

1. Реле обогревателя заднего стекла (встроенная интеллектуальная распределительная коробка)
2. Выключатель обогревателя ветрового стекла (выключатель обогревателя заднего стекла)

3. Обогреватель ветрового стекла
4. Разъем обогревателя

Система обогрева ветрового стекла предотвращает стеклоочистители ветрового стекла от примерзания в зимний период. Она состоит из обогревателя в нижней части ветрового стекла, выключателя и реле. Блок управления электрооборудованием кузова получает входной сигнал от выключателя обогревателя, затем управляет работой реле. Условия работы такие же как для системы обогревателя заднего стекла.

После появления напряжения на клемме "L" генератора, если переключатель управления противообледенителем лобового стекла включен, напряжение подается на противообледенитель в течение 20 минут.

Проверка

1. Снять щиток капота. (Смотрите - «Стеклоочиститель»).

2. Отсоедините разъем (A) обогревателя ветрового стекла от электродвигателя стеклоочистителя.

3. Проверьте электропроводность между клеммами цепей противообледенителя.

4. Включите зажигание и переведите переключатель управления противообледенителем лобового стекла во включенное положение, после чего замерьте напряжение между клеммами разъема противообледенителя со стороны проводки.

--------------------

OK:прибл. равно напряжению аккумуляторной батареи

--------------------

Переключатель подогрева стекла
Проверка

1. Входные сигналы обогревателя ветрового стекла можно проверить с помощью GDS.

2. Для проверки входных значений обогревателя ветрового стекла выбрать «Body Control Module» (блок управления электрооборудованием кузова).

3. Выберите пункт ««Actuation test of smart junction box» (проверка активизации интеллектуальной распределительной коробки).

4. Для проверки входного сигнала выключателя обогревателя ветрового стекла в принудительном режиме выберите пункт «Actuation test of smart junction box» (проверка активизации интеллектуальной распределительной коробки).

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Выверните винты и снимите ЭБУ отопителя и кондиционера.

Установка

1. Установите блок управления обогревателя и кондиционера в обрамление центральной панели.

2. Подсоедините отрицательный (-) вывод аккумуляторной батареи.
