Хендай Солярис. Снятие крыльчатки и электродвигателя вентилятора двигателя G4FA, G4FC

Снимаем крыльчатку для ее замены при повреждении, а также для демон­тажа электродвигателя вентилятора.

Снимаем кожух с вентилятором (см. «Снятие вентилятора и радиато­ра», с. 111).

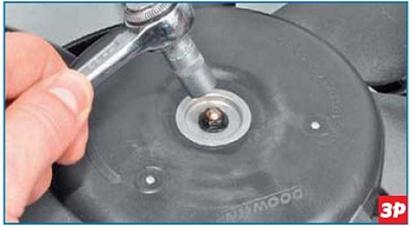

Головкой «на 8» отворачиваем гайку крепления крыльчатки вентилятора...

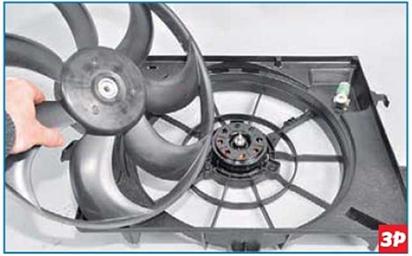

...и снимаем крыльчатку.

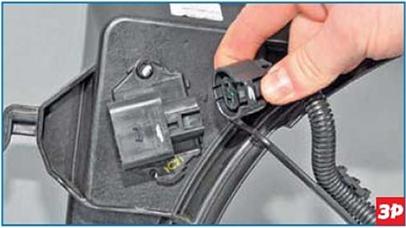

Нажав фиксатор, отсоединяем колодку жгута проводов электродвигателя от разъема дополнительного резистора.

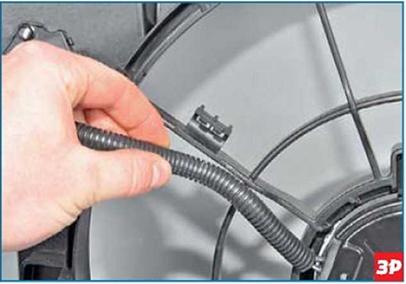

Выводим жгут проводов из держателя кожуха.

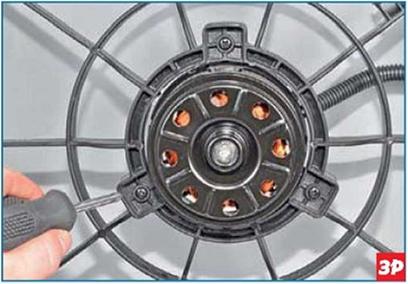

Крестообразной отверткой отворачи­ваем три винта крепления электродви­гателя к кожуху...

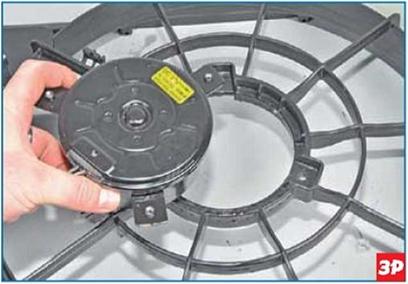

...и снимаем электродвигатель.

Сборку и установку вентилятора про­водим в обратной последовательности. При сборке узла необходимо совме­стить...

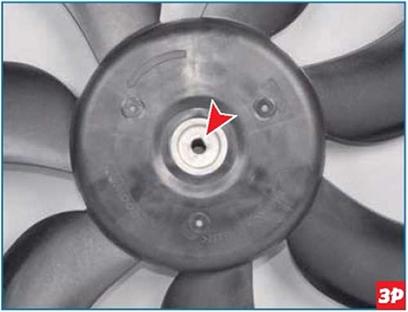

...лыску ступицы крыльчатки...

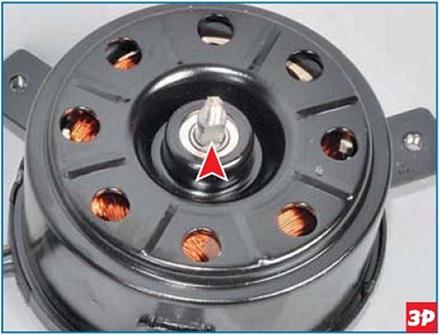

...со шлицем вала электродвигателя.
