Хендай Солярис. Снятие впускного трубопровода двигателя G4FA, G4FC

Хендай Солярис. Снятие впускного трубопровода двигателя G4FA, G4FC - часть 1

Впускной трубопровод снимаем для замены уплотнительной прокладки в соединении трубопровода с головкой блока цилиндров, замены самого трубопровода, а также при ремонте головки блока цилиндров. Снимаем воздушный фильтр (см. «Снятие воздушного фильтра», с. 99). Отсоединяем колодки жгута проводов моторного отсека от разъемов топливных форсунок (см. «Снятие топливной рампы и форсунок», с. 98). Вынимаем указатель уровня масла из направляющей трубки.

Отвернув болты крепления дроссельного узла и отсоединив от его штуцера шланг подвода паров топлива от клапана продувки адсорбера (см. «Снятие дроссельного узла», с. 100)...

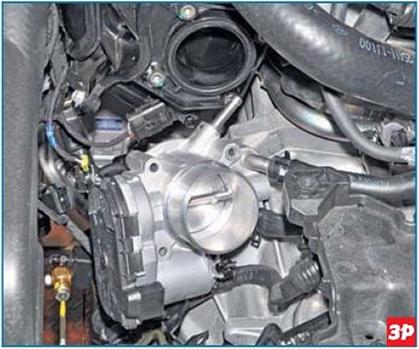

...отводим дроссельный узел от впускного трубопровода, не отсоединяя от штуцеров узла шланги подвода и отвода охлаждающей жидкости.

Нажимая на фиксаторы колодок жгута проводов моторного отсека, отсоединяем колодки от разъемов...

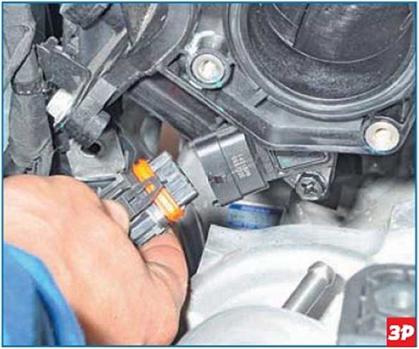

...датчика абсолютного давления и температуры воздуха...

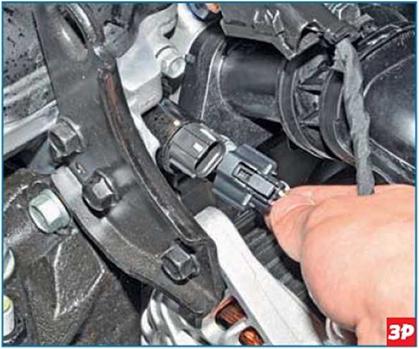

...электромагнитного клапана системы регулирования фаз двигателя...

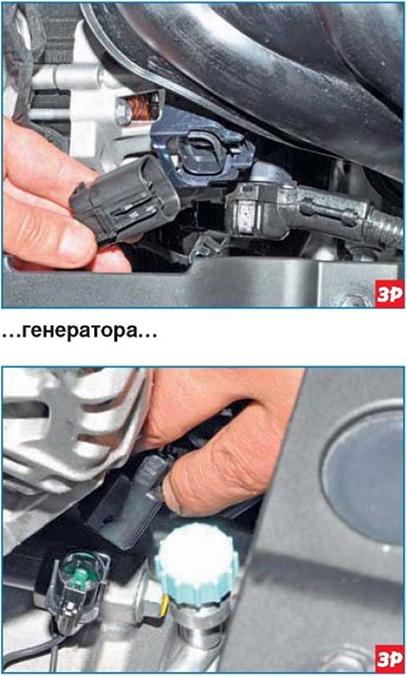

...и электромагнитной муфты компрессора кондиционера.

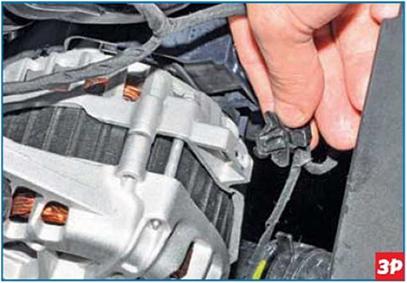

Сжав пассатижами ушки держателя жгута проводов...

...вынимаем держатель из отверстия крышки генератора.

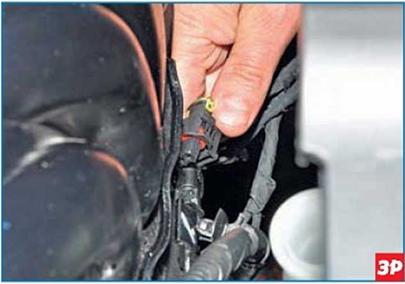

Нажав на фиксатор, отсоединяем колодку жгута проводов от колодки проводов датчика детонации.

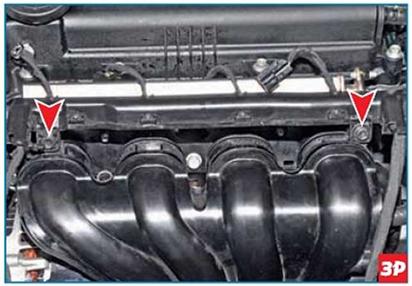

Головкой «на 10» отворачиваем два болта крепления к впускному трубопроводу кожуха жгута проводов форсунок...

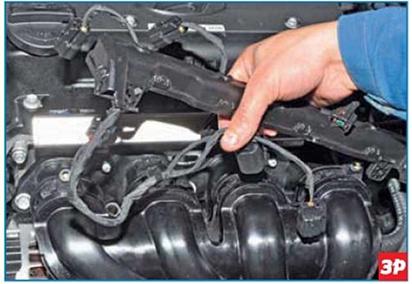

...и отводим кожух со жгутом проводов от впускного трубопровода.
