Хендай Солярис. Снятие насоса охлаждающей жидкости двигателя G4FA, G4FC
Снимаем насос охлаждающей жидкости для замены его уплотнительной прокладки, замены самого насоса при появлении большого радиального люфта валика, шума подшипника или течи охлаждающей жидкости из контрольного отверстия насоса при работе двигателя, а также при демонтаже крышки привода ГРМ. Работу выполняем на смотровой канаве или эстакаде. Сливаем жидкость из системы охлаждения (см. «Замена охлаждающей жидкости», с. 31).

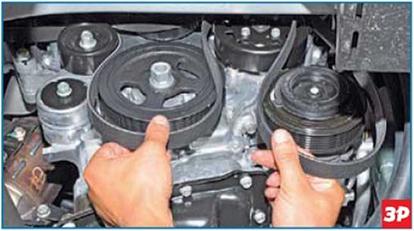

 Снимаем ремень привода вспомогательных агрегатов (см. «Проверка и за- |
мена ремня привода вспомогательных агрегатов», с. 36).

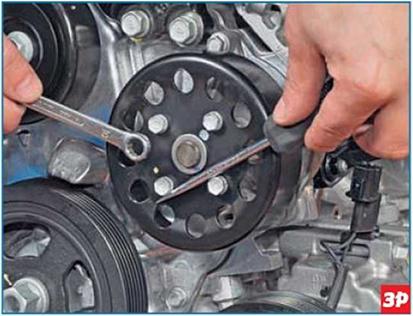

Для наглядности операции по снятию насоса охлаждающей жидкости показываем на демонтированном двигателе. Удерживая от проворачивания шкив насоса охлаждающей жидкости отверткой, вставленной враспор между головками болтов крепления шкива...
 ...накидным ключом «на 10» поочередно ослабляем затяжку каждого из четырех болтов крепления шкива. Вручную отвернув болты крепления шкива насоса охлаждающей жидкости... |

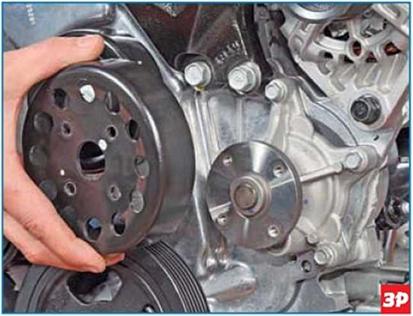

 ...снимаем шкив со ступицы насоса. |

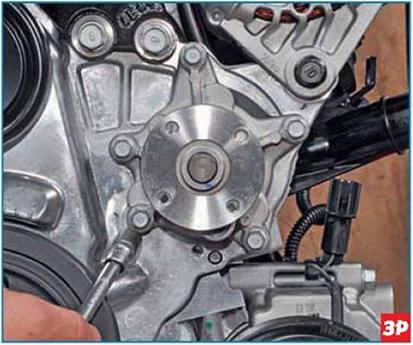

 Головкой «на 10» отворачиваем пять болтов крепления насоса к блоку цилиндров... |
 |
|

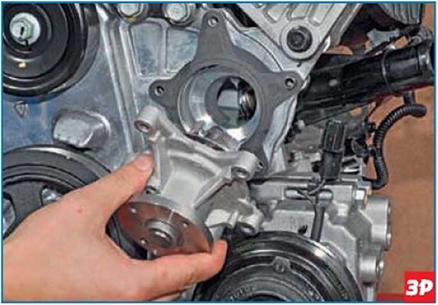

...и снимаем насос охлаждающей жидкости.

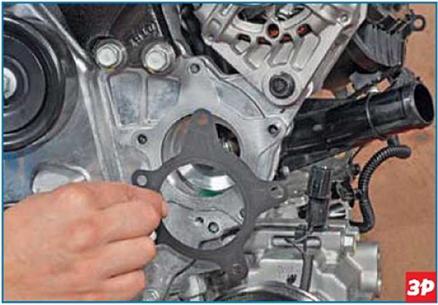

Снимаем уплотнительную прокладку насоса. |
Перед сборкой очищаем привалочные поверхности крышки привода ГРМ и насоса (если он не подлежит замене) от загрязнений, остатков старой прокладки и охлаждающей жидкости. Установку насоса охлаждающей жидкости проводим в обратной последовательности.
 |

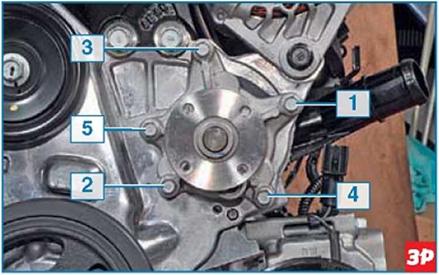

Болты крепления насоса затягиваем в указанной последовательности предписанным моментом (см. «Приложения», с. 266).
Болты крепления шкива насоса охлаждающей жидкости затягиваем «крест-накрест» предписанным моментом (см. «Приложения», с. 266). После монтажа насоса и установки ремня привода вспомогательных агрегатов заливаем жидкость в систему охлаждения.
Хендай Солярис. Снятие дополнительного резистора вентилятора двигателя G4FA, G4FC

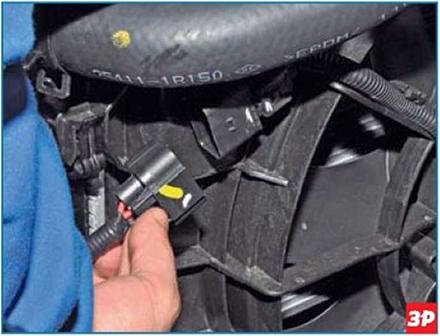

Снимаем дополнительный резистор вентилятора для замены. Нажав фиксатор колодки переднего жгута поводов...
 |
...отсоединяем колодку от разъема дополнительного резистора.
Для наглядности дальнейшие операции по демонтажу дополнительного резистора показываем на снятом кожухе вентилятора.

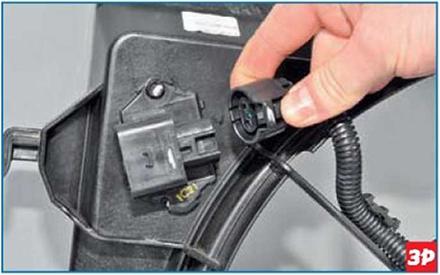

 Нажав фиксатор, отсоединяем колодку жгута проводов электродвигателя вентилятора от разъема дополнительного резистора. |

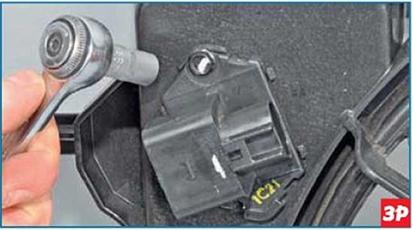

 Головкой «на 8» отворачиваем саморез крепления корпуса дополнительного резистора к кожуху вентилятора... |
 |

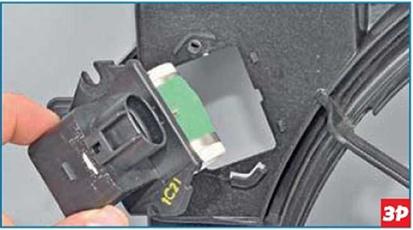

...и снимаем резистор.
Устанавливаем дополнительный резистор вентилятора в обратной последовательности.
