Хендай Солярис. Снятие промежуточной трубы двигателя G4FA, G4FC

Снятие промежуточной трубы выполня­ем в случае ее прогара или прогара уп­лотнительных прокладок в соединении фланцев, больших механических пов­реждений или при выходе из строя ме- таллокомпенсатора.

Работу выполняем на смотровой кана­ве или эстакаде.

Во избежание ожогов присту­пать к работе рекомендуется после остывания системы вы­пуска отработавших газов.

Отсоединяем колодку проводов диа­гностического датчика концентрации кислорода от жгута проводов системы управления двигателем и выворачи­ваем датчик из промежуточной трубы (см. «Снятие датчиков концентрации кислорода», с. 85).

Выводим кронштейн промежуточной трубы из отверстия подушки его под­вески (см. «Замена подушек подвес­ки системы выпуска отработавших газов», с. 118).

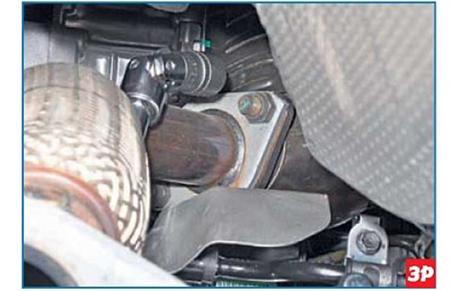

Отсоединяем фланец промежуточной трубы от фланца резонатора и сни­маем уплотнительную прокладку (см. «Замена дополнительного глуши­теля с резонатором», с. 119). Проникающей жидкостью, смачиваем гайки крепления фланца промежуточ­ной трубы к фланцу катколлектора.









Промежуточная труба с метаплоком- пенсатором.

Устанавливаем новые прокладки в со­единениях двух фланцев промежу­точной трубы. Промежуточную трубу монтируем в обратной последователь­ности.









Хендай Солярис. Снятие катколлектора двигателя G4FA, G4FC

Работу проводим при замене проклад­ки в соединении катколлектора с голо­вкой блока цилиндров или при ремонте головки блока цилиндров.

Место стыка катколлектора с прива- лочной плоскостью головки блока ци­линдров уплотнено металлической прокладкой. В случае, когда проклад­ка прогорела или ослабла затяжка гаек крепления катколлектора, отработав­шие газы могут выходить через данное соединение наружу, что сопровожда­ется характерным звуком. Если под­тяжкой гаек крепления катколлектора устранить дефект не удается, необхо­димо заменить прокладку.

Работу выполняем на смотровой кана­ве или эстакаде.

Во избежание ожогов присту­пать к работе рекомендуется после остывания системы выпуска отработавших газов.

Отсоединяем колодку проводов уп­равляющего датчика концентрации кислорода от колодки жгута прово­дов системы управления двигателем (см. «Снятие датчиков концентрации кислорода», с. 85).

Отсоединяем промежуточную трубу от катколлектора (см. «Снятие проме­жуточной трубы», с. 120).

Проникающей жидкостью, смачиваем гайки крепления катколлектора к голо­вке блока цилиндров.

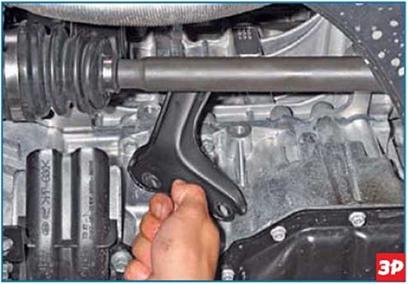

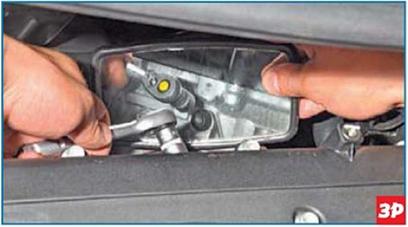

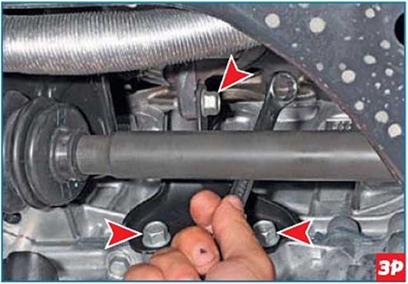

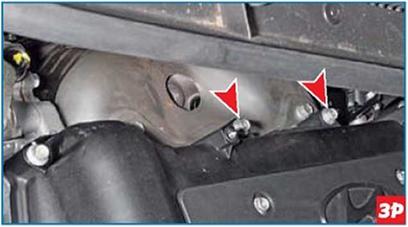

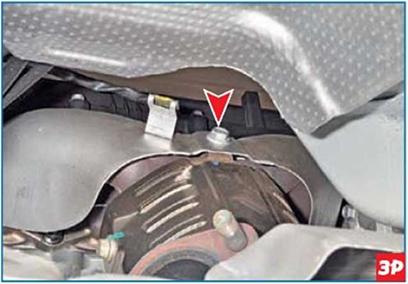

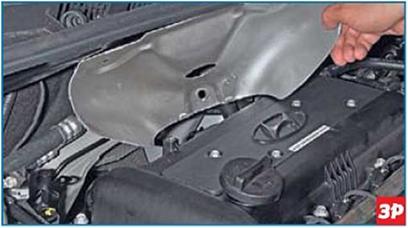

Снизу автомобиля...

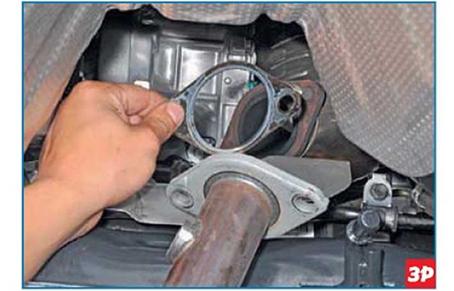

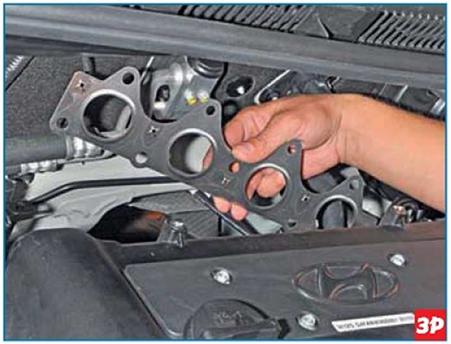

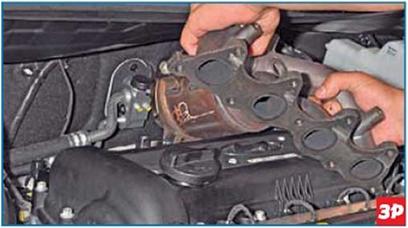

Снимаем металлическую прокладку катколлектора.

Перед монтажом катколлектора очища­ем привалочные поверхности головки блока цилиндров и катколлектора от на­гара и устанавливаем новую прокладку. Перед заворачиванием новых гаек креп­ления катколлектора наносим на шпиль­ки головки блока цилиндров графитовую смазку. Гайки крепления катколлекто­ра затягиваем предписанным моментом (см. Приложения, с. 266) в последова­тельности, указанной на фото.

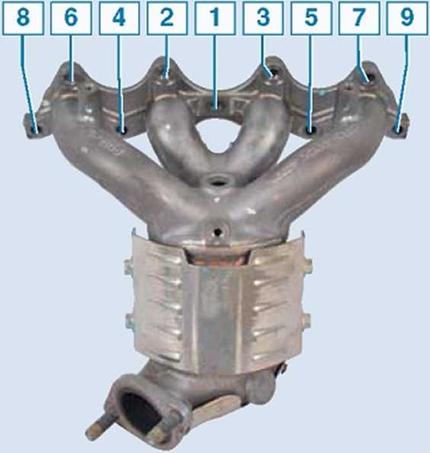

Последовательность затяжки гаек крепления катколлектора.
