Хендай Солярис. Снятие впускного трубопровода двигателя G4FA, G4FC - часть 2

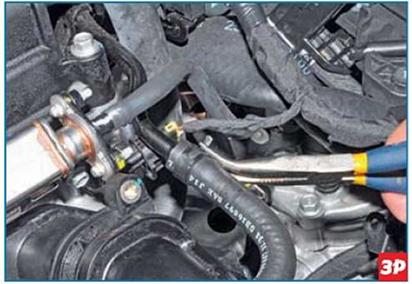

 Сжав пассатижами концы хомута крепления шланга подвода разрежения к вакуумному усилителю тормозов, сдвигаем хомут по шлангу... |
 |

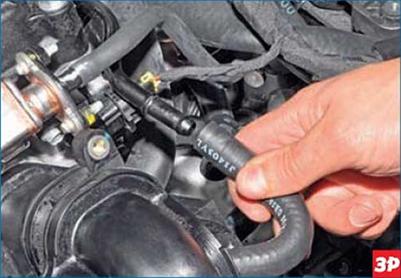

...и снимаем шланг с трубки обратного клапана вакуумного усилителя тормозов.

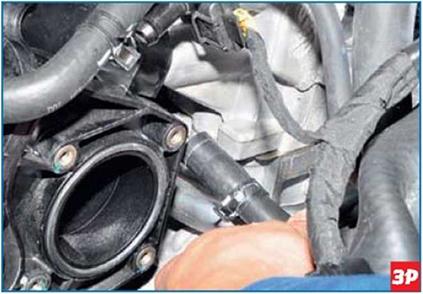

 Аналогично отсоединяем шланг вентиляции картера от патрубка впускного трубопровода. |

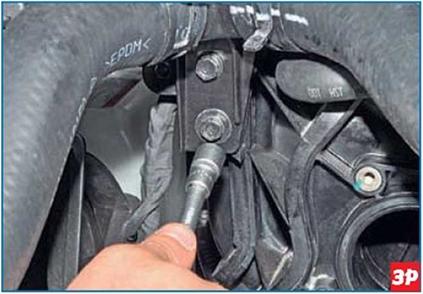

 Головкой «на 10» отворачиваем два болта крепления кронштейна заливной горловины системы охлаждения к впускному трубопроводу... |
 |

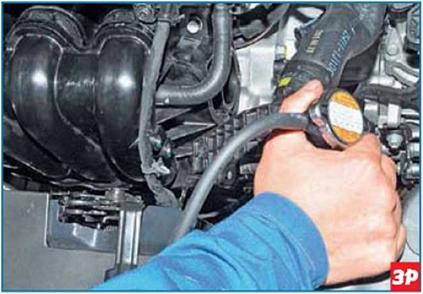

...и отводим горловину со шлангами от трубопровода.

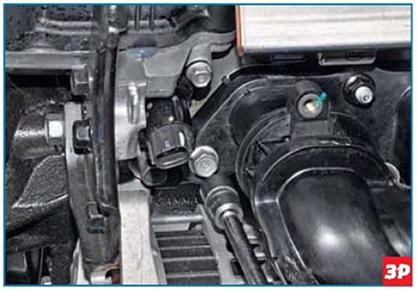

 Головкой «на 10» отворачиваем на несколько витков резьбы болт крепления направляющей трубки указателя уровня масла в двигателе. |

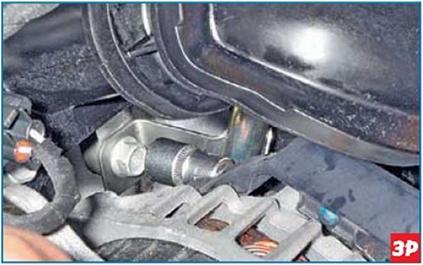

 Головкой «на 12» отворачиваем три болта и две гайки шпилек крепления впускного трубопровода к головке блока цилиндров. |

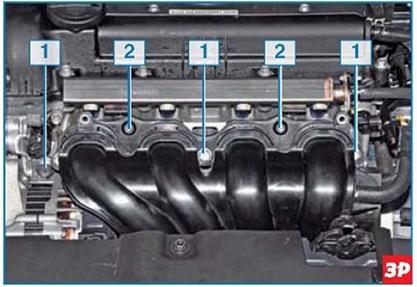

 Расположение болтов 1 и гаек 2 крепления впускного трубопровода к головке блока цилиндров. |

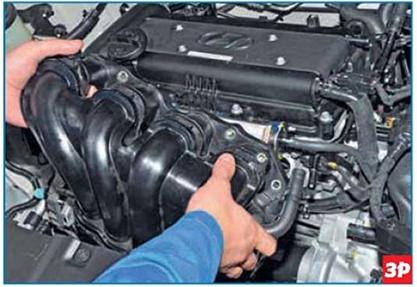

 Сдвигаем впускной трубопровод со шпилек головки блока цилиндров, и повернув трубопровод... |

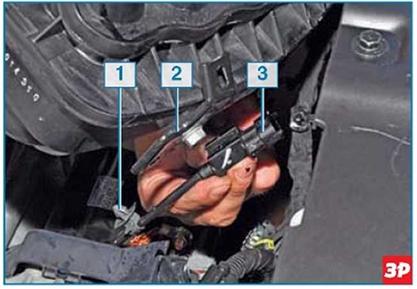

 ...отсоединяем держатель 1 жгута проводов датчика детонации и колодку 3 |
жгута проводов датчика от кронштейна 2, закрепленного на впускном трубопроводе.

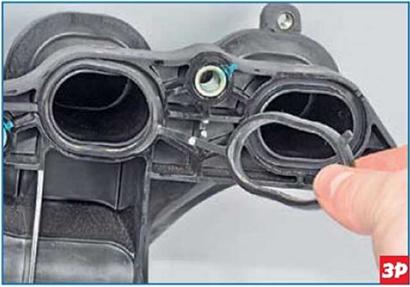

 Вынимаем резиновую уплотнительную прокладку из пазов фланца впускного трубопровода. |
Уплотнительную прокладку впускного трубопровода заменяем новой.
Устанавливаем впускной трубопровод в обратной последовательности. Болты и гайки крепления трубопровода затягиваем равномерно предписанным моментом (см. «Приложения», с. 266).
