Хендай Солярис. Снятие топливного бака и наливной трубы двигателя G4FA, G4FC

Хендай Солярис. Снятие топливного бака и наливной трубы двигателя G4FA, G4FC

Топливный бак снимаем для его промывки или замены. Работу выполняем на смотровой канаве или эстакаде, лучше при пустом баке. В салоне автомобиля отсоединяем: колодку жгута проводов системы управления двигателем - от разъема крышки топливного модуля; наконечник трубки подачи топлива к рампе - от штуцера крышки модуля (см. «Снятие и разборка топливного модуля», с. 93); наконечник трубки подвода паров топлива к клапану продувки адсорбера - от трубки, соединяющейся со штуцером адсорбера (см. «Снятие адсорбера системы улавливания паров топлива», с. 103).

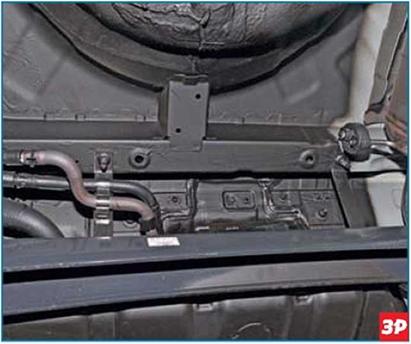

Расположение шлангов, трубок и элементов крепления топливного бака.

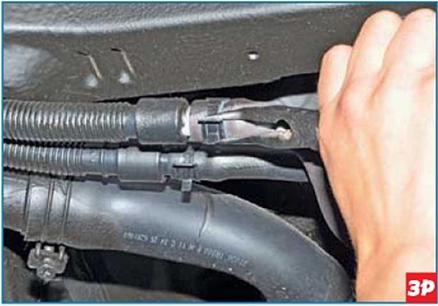

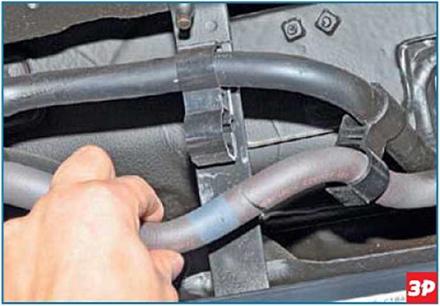

Выводим шланг подвода воздуха к адсорберу из пластмассового держателя, расположенного на левом стальном хомуте крепления бака.

Сжав пассатижами концы хомута крепления шланга подвода воздуха к адсорберу, сдвигаем хомут по шлангу...

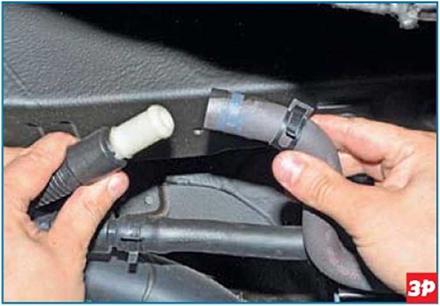

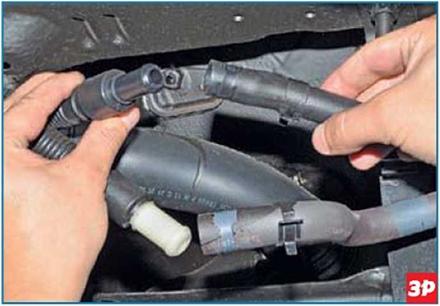

...и снимаем шланг с наконечника пластмассовой трубки наливной трубы.

Аналогично отсоединяем шланг от наконечника вентиляционной трубки наливной трубы.

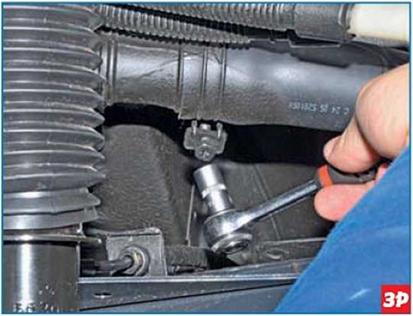

Головкой «на 10» ослабляем затяжку хомута крепления шланга топливного бака...

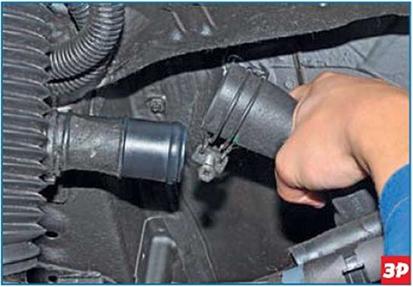

...и снимаем шланг с патрубка наливной трубы.

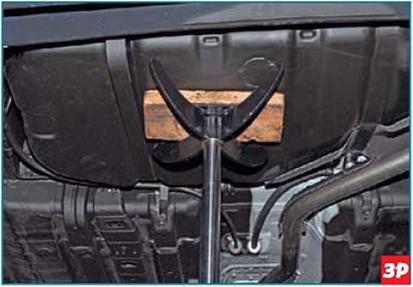

Подставляем под топливный бак через деревянный брусок регулируемый упор.

Головкой «на 14» отворачиваем...

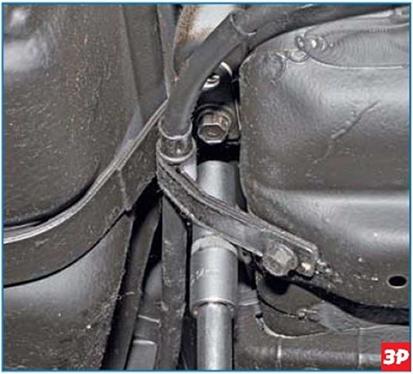

...сзади две гайки (по одной на каждый хомут)...

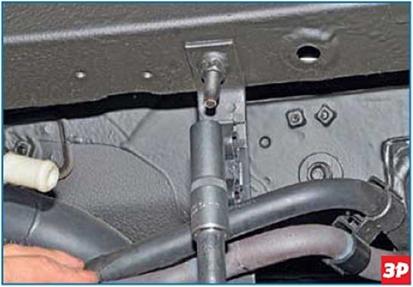

...и спереди - два болта крепления хомутов топливного бака.

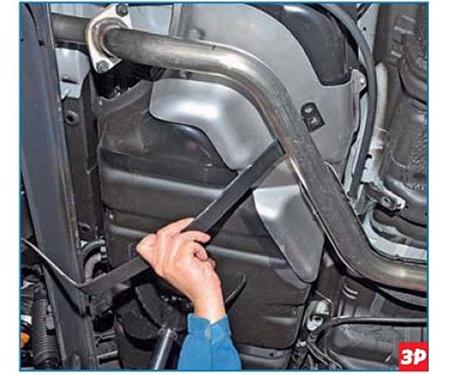

Снимаем хомуты крепления бака.

Сдвигаем бак влево, выводя его из-под трубы системы выпуска отработавших газов...

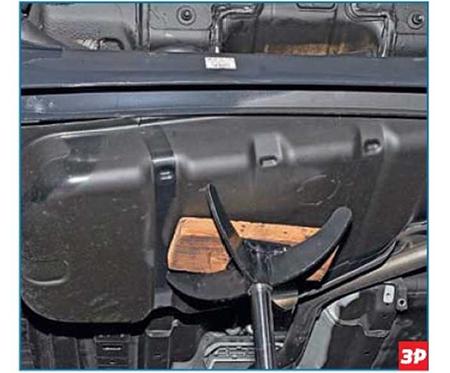

...опускаем бак на регулируемом упоре и снимаем бак.

В случае затруднения при снятии бака можно отвернуть болты крепления кронштейнов тросов стояночного тормоза. Для снятия наливной трубы отворачиваем пробку заливной горловины и снимаем левое заднее колесо.

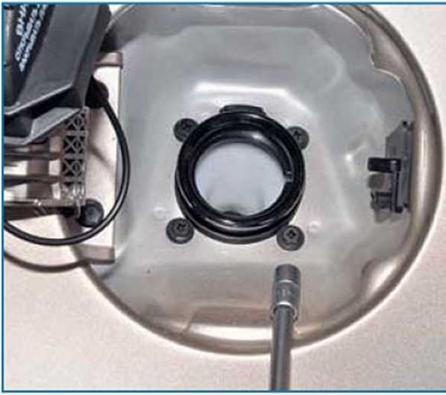

Головкой «на 8» отворачиваем четыре болта крепления наливной трубы к кузову.

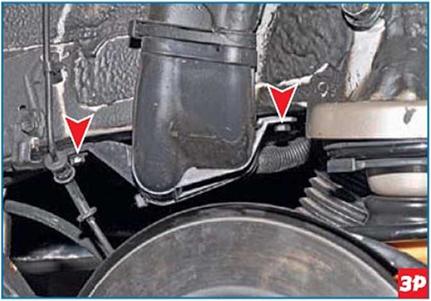

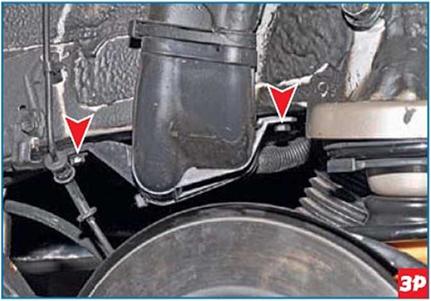

Головкой «на 10» отворачиваем два болта крепления кронштейна наливной трубы к кузову...

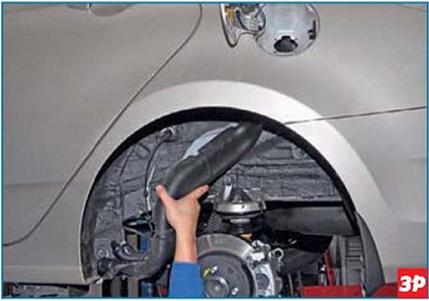

...и снимаем наливную трубу, выводя ее через арку левого заднего колеса.

Устанавливаем топливный бак и наливную трубу в обратной последовательности.
