Газель до 2009 года. Разборка коробки передач - часть 4
Аналогично спрессовываем другой подшипник промежуточного вала. Для разборки вторичного вала устанавливаем его вертикально в тиски с накладками губок из мягкого металла.

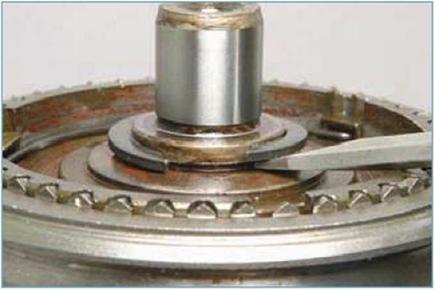

 Поддеваем отверткой... |
 ...и снимаем стопорное кольцо. |
|

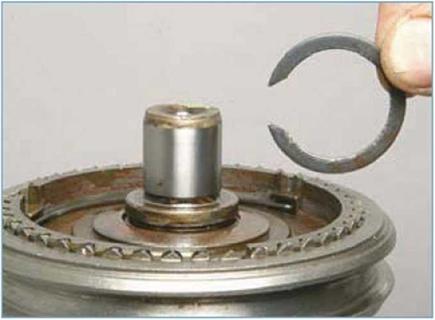

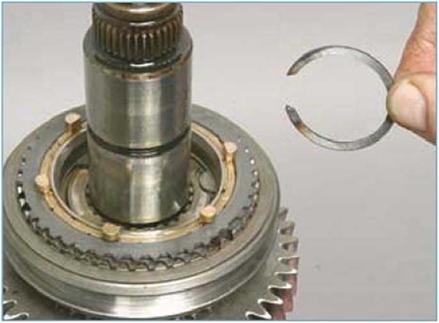

Снимаем пружинное кольцо...

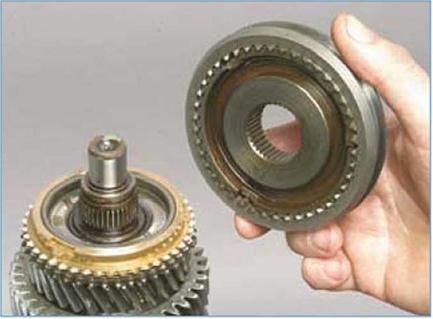

...и муфту включения III—IV передач в сборе со ступицей, сухарями и пружинами. |
|
При разборке обратите внимание, что муфты несимметричны, поэтому они устанавливаются только в одном положении.

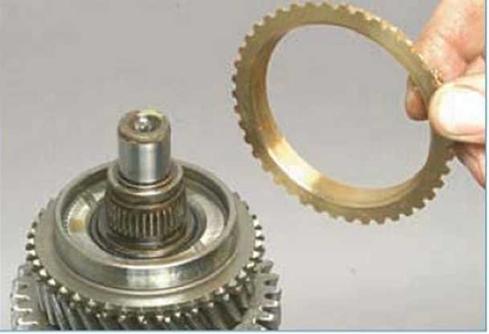

Снимаем блокирующее кольцо синхронизатора... |

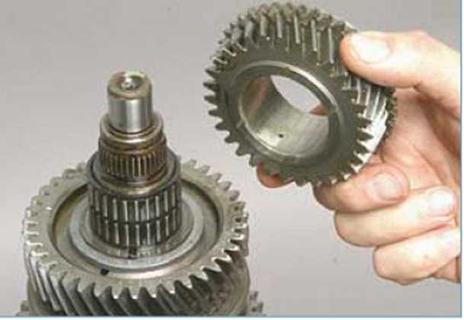

 ...и шестерню III передачи. |

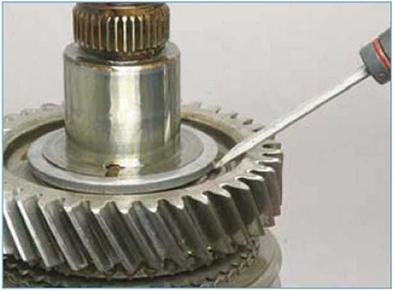

 Отверткой поддеваем... |

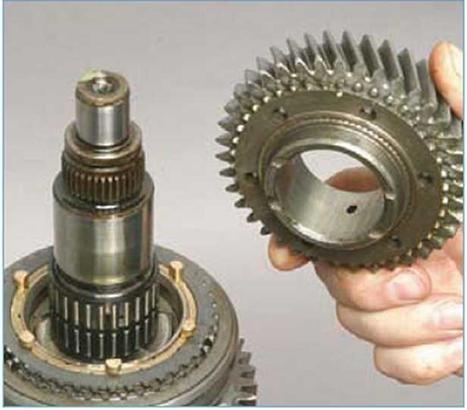

 Снимаем шестерню II передачи... |
 |

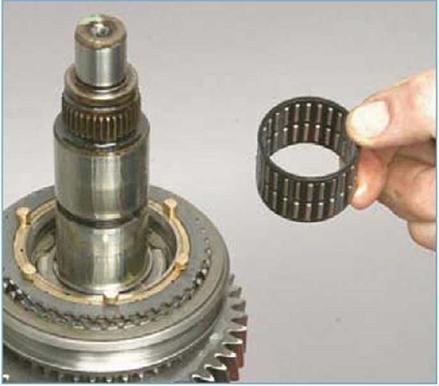

...и игольчатым подшипник шестерни II передачи.

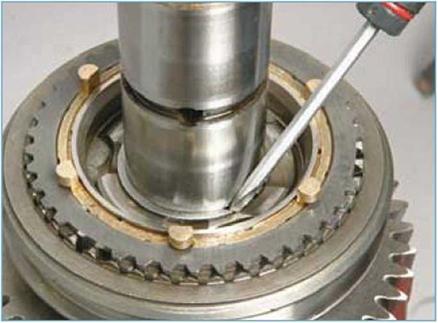

 Поддев отверткой... |
 ...снимаем стопорное кольцо. |
 |

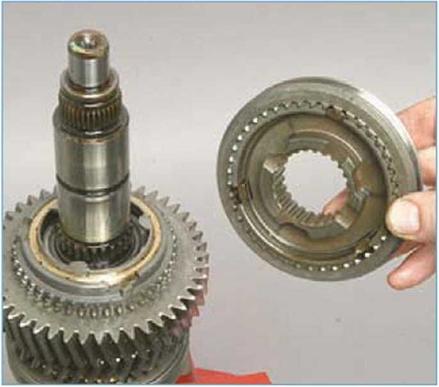

Снимаем муфту включения 1-11 передач в сборе со ступицей, сухарями, пружинами и кольцами синхронизатора.
