Газель до 2009 года. Разборка коробки передач

Газель до 2009 года. Разборка коробки передач - часть 1

Снимаем коробку передач в сборе с датчиком скорости и выключателем света заднего хода (см. «Снятие коробки передач», с. 187).

Перед разборкой коробки передач очищаем ее металлической щеткой от грязи.

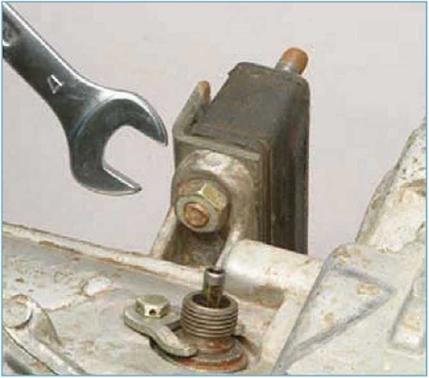

Ключом «на 17» отворачиваем две гайки...

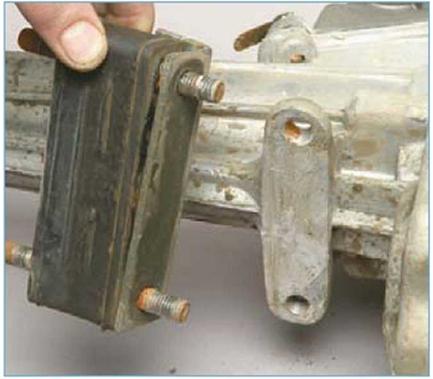

...и снимаем подушку опоры силового агрегата.

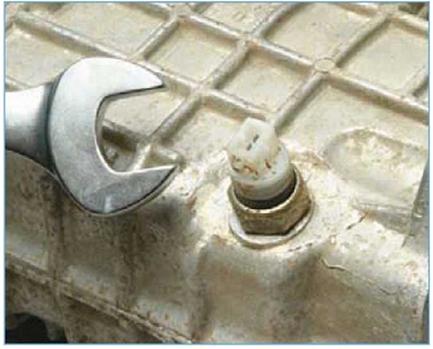

Ключом «на 27» отворачиваем выключатель ламп света заднего хода.

Соединение выключателя с корпусом коробки передач уплотнено картонной прокладкой.

Снимаем датчик скорости (см. «Снятие датчика скорости и его привода», с. 86)

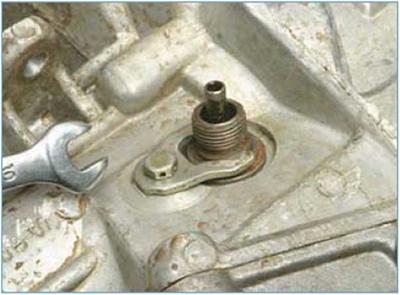

Ключом «на 10» отворачиваем болт скобы крепления привода датчика скорости...

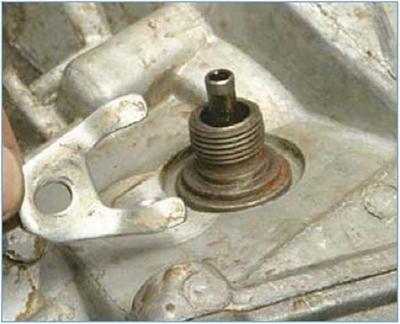

...и снимаем скобу.

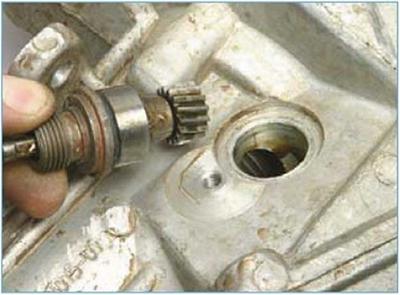

Вынимаем привод датчика из отверстия картера коробки передач.

Соединение привода с корпусом коробки передач уплотнено резиновым кольцом.

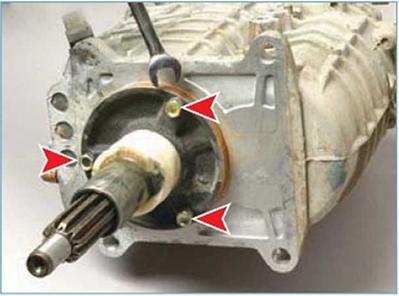

Ключом «на 12» отворачиваем три болта крепления крышки подшипника (на резьбовую часть болтов нанесен герметик)...

...и снимаем крышку с прокладкой.

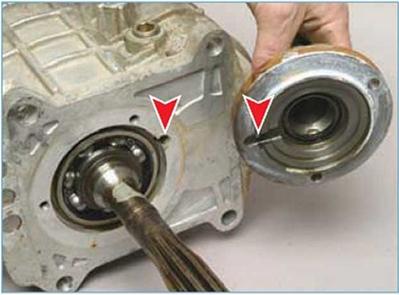

При установке крышки следует обратить внимание на совпадение...

...масляного дренажного канала в крышке и отверстия в картере.

Поддеваем отверткой и вынимаем манжету первичного вала.

При разборке коробки передач заменяем все манжеты независимо от их состояния.

Оправкой по диаметру инструментальной головки запрессовываем новую манжету

Ключом «на 13» отворачиваем болт крепления оси шестерни заднего хода к переднему картеру.

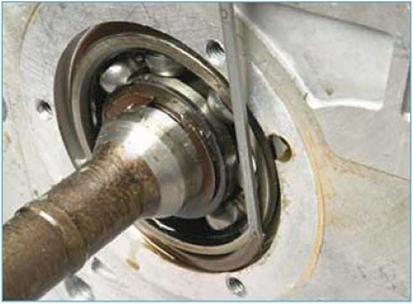

Отверткой с тонким лезвием поддеваем...

...и снимаем стопорное кольцо подшипника первичного вала.

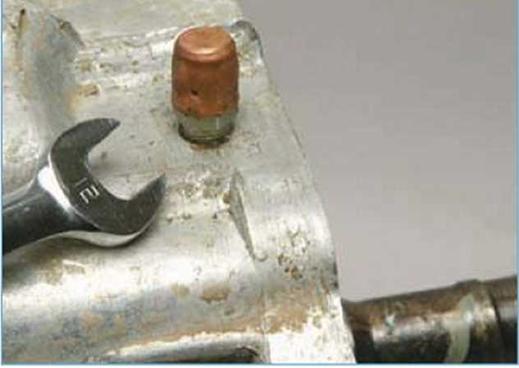

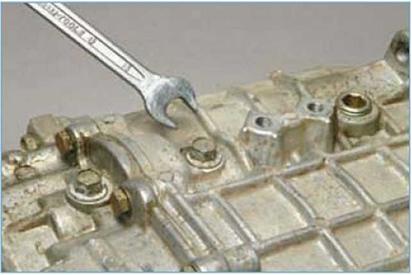

Ключом «на 12» отворачиваем...

...и снимаем сапун.

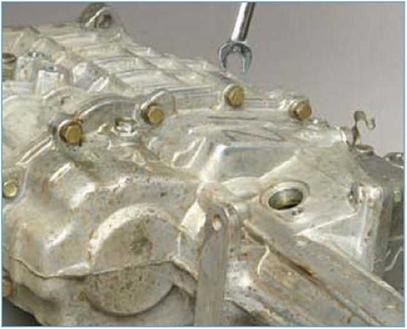

Ключом «на 12» отворачиваем десять болтов, скрепляющие передний и задний картеры (два болта, проходящие через установочные втулки, длиннее остальных).

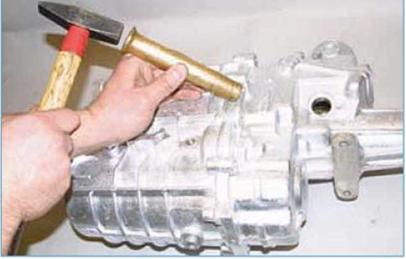

Осторожно постукивая молотком через латунную оправку, расстыковываем картеры.

Нельзя наносить удары по торцу первичного вала.
