Газель до 2009 года. Разборка коробки передач

Газель до 2009 года. Разборка коробки передач - часть 2

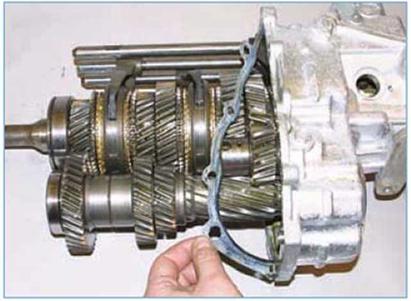

Разъединяем картеры коробки передач.

Осторожно, старясь не повредить, снимаем уплотнительную прокладку.

При необходимости замены наружного кольца роликового подшипника промежуточного вала в переднем картере...

двухзахватным съемником

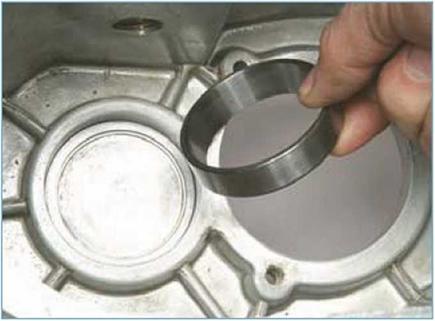

...выпрессовываем наружное кольцо подшипника.

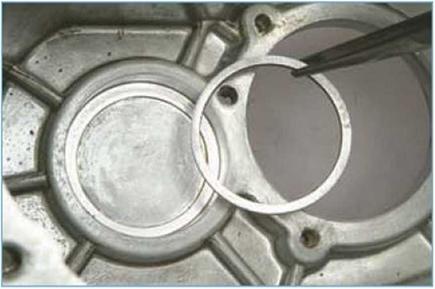

Под наружным кольцом подшипника в проточке переднего картера установлена регулировочная прокладка.

Поворачивая первичный вал...

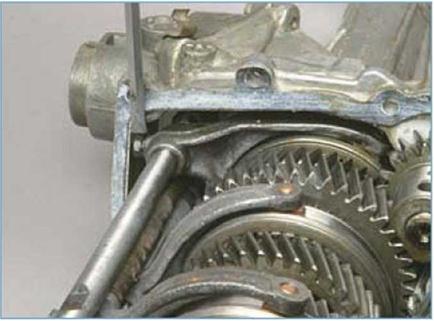

...включаем передачу заднего хода (отверткой сдвигаем вперед шток V передачи и передачи заднего хода).

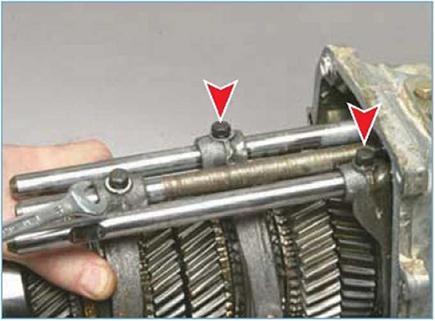

Ключом «на 10» отворачиваем болты крепления трех вилок переключения передач (на резьбовую часть болтов нанесен герметик).

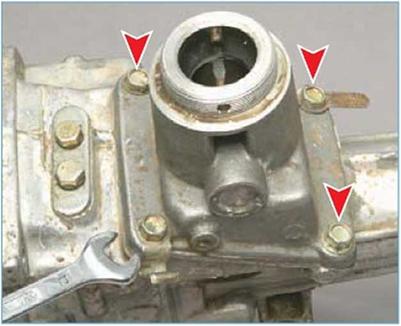

Ключом «на 12» отворачиваем четыре болта крепления корпуса рычага переключения передач.

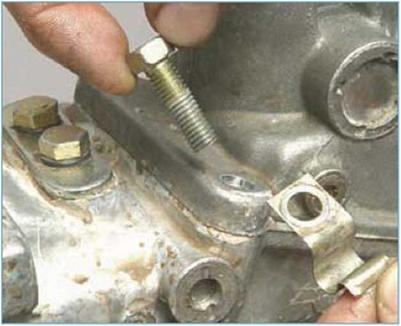

Под передним левым болтом установлен держатель провода датчика скорости.

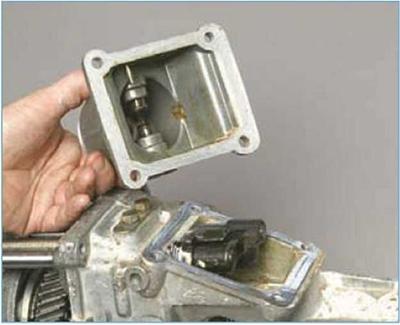

Снимаем корпус рычага...

...и уплотнительную прокладку.

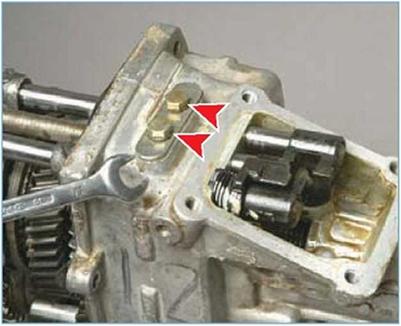

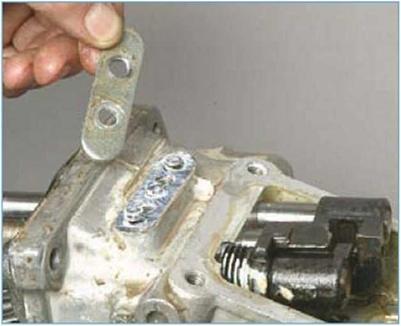

Ключом «на 12» отворачиваем два болта крепления пластины фиксаторов штоков...

...и снимаем пластину.

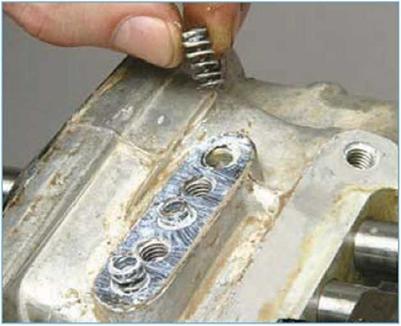

Вынимаем три пружины фиксаторов включения передач.

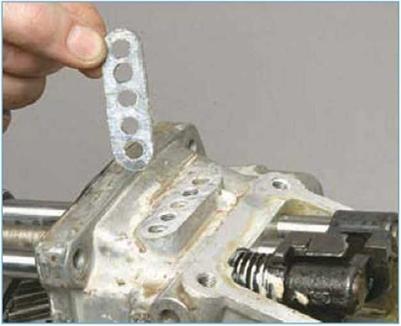

Снимаем уплотнительную прокладку (она установлена на герметике).

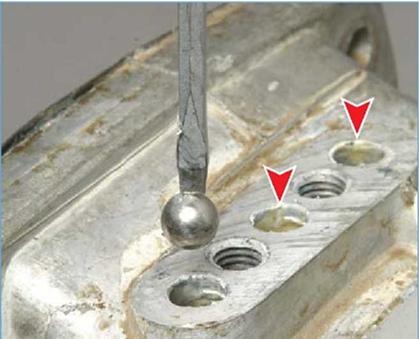

Из каналов вынимаем три шарика фиксаторов включения передач (их можно вынуть намагниченной отверткой или перевернув коробку).
