Газель до 2009 года. Снятие коробки передач

Работу выполняем на смотровой ка­наве или эстакаде с помощником. Сливаем масло (см. «Замена мас­ла», с. 186).

Отсоединяем от коробки передач карданную передачу (см. «Снятие карданной передачи», с. 201).

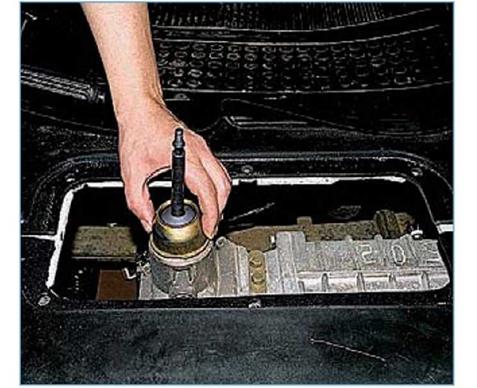

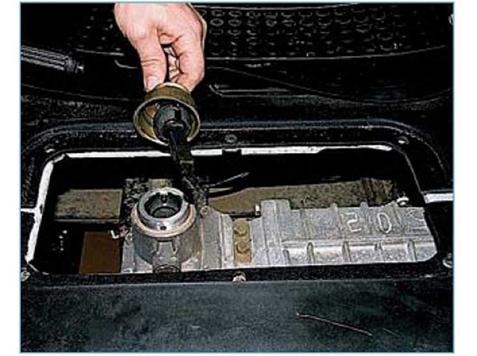

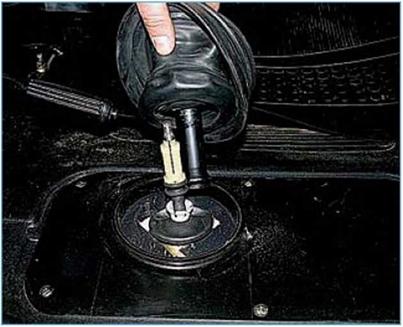

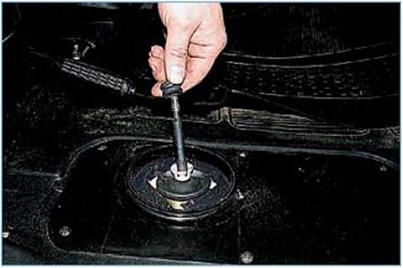

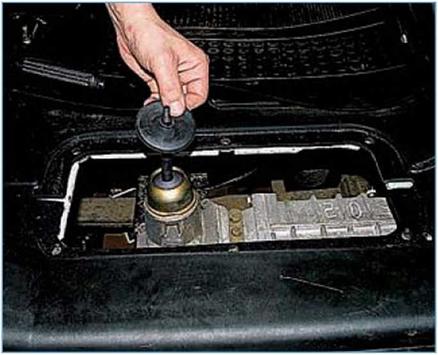

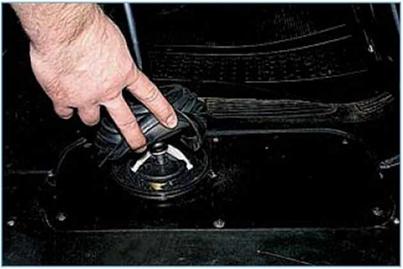

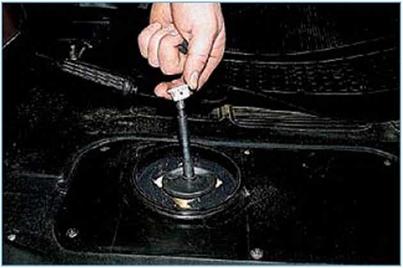

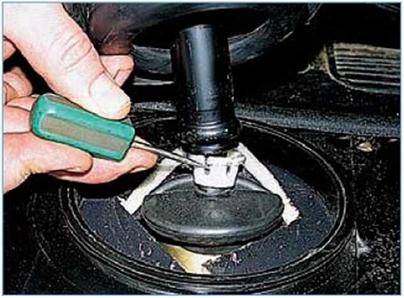

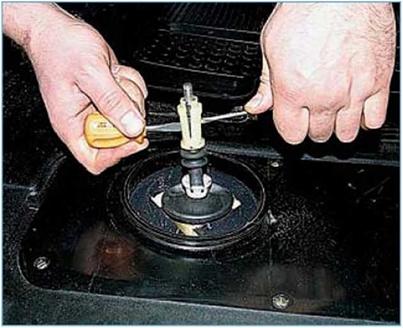

Для удобства последующей сбор­ки устанавливаем детали верхнего рычага в его внутреннюю полость в последовательности, обратной снятию, и фиксируем их запорной втулкой.

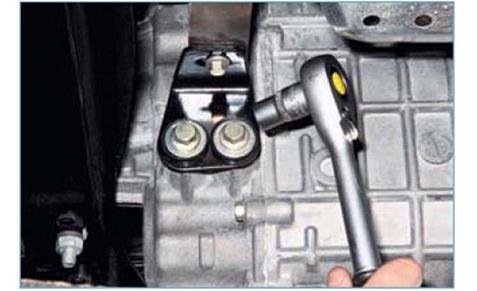

Снимаем заднюю поперечину креп­ления силового агрегата (см. «Замена опор силового агрегата», с. 65).

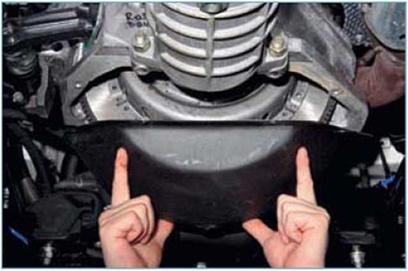

...и снимаем его.

Отсоединяем колодку проводов от выключателя света заднего хо­да (см. «Замена выключателя света заднего хода», с. 187).

Отсоединяем колодку жгута прово­дов от датчика скорости автомобиля (см. «Снятие датчика скорости и его привода», с. 86).

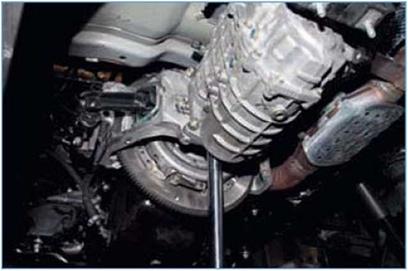

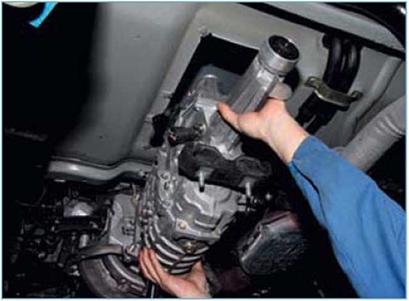

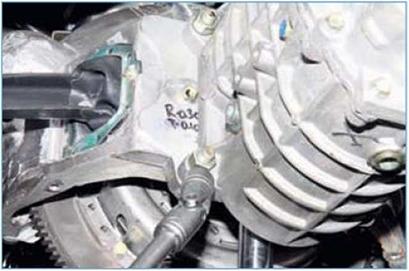

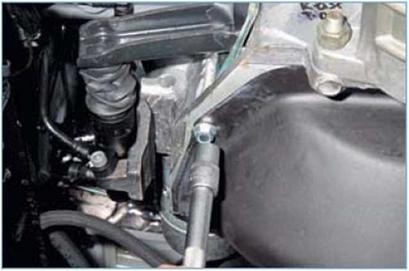

Осторожно покачивая и смещая ко­робку передач назад, снимаем ее.

Перед монтажом коробки передач снимаем вилку выключения сцеп­ления (см. «Снятие картера сцепле­ния (двигатель ЗМЗ-40522)», с. 182). Очищаем шлицы первичного вала и наносим на них и цилиндрическую поверхность крышки подшипника тонкий слой смазки ШРУС-4М.

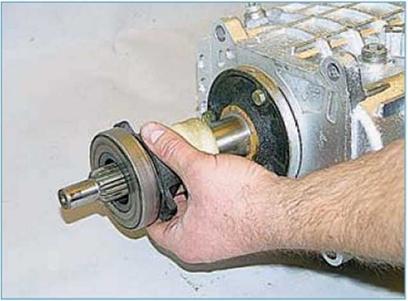

Устанавливаем на цилиндрическую поверхность крышки подшипника муфту выключения сцепления.

Устанавливаем коробку передач в обратной последовательности. При монтаже вилки выключения сцеп­ления ее лапки должны прижаться к ушкам муфты выключения сцепле­ния, а шаровая опора вилки - войти в ее соответствующее углубление.
