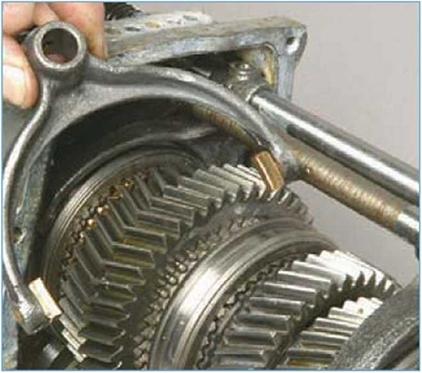

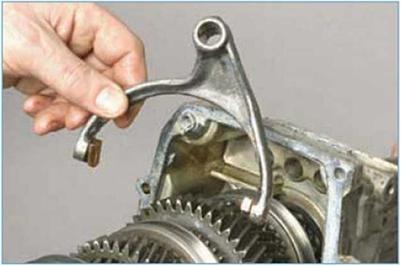

Удерживая вилку штока включе­ния 1-11 передач...

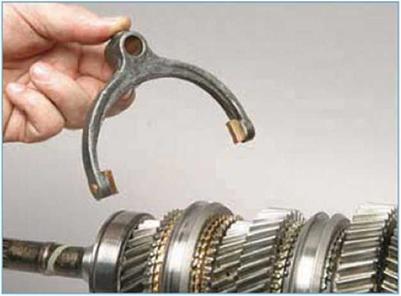

Снимаем вилку включения 1-11 пере­дач с муфты.

Если сухари вилок не изношены, их следует оставить на своих местах не переворачивая, т.к. они прира­ботались. Чтобы сухари не выпали из вилки...

...фиксируем их скотчем или изоля­ционной лентой.

Для замены сухаря...



...извлекаем его из отверстия вилки.

Устанавливаем в вилку новый су­харь.

Чтобы не перепутать вилки при сборке...





...надеваем вилку включения 1-11 пе­редач на шток и фиксируем ее бол­том.

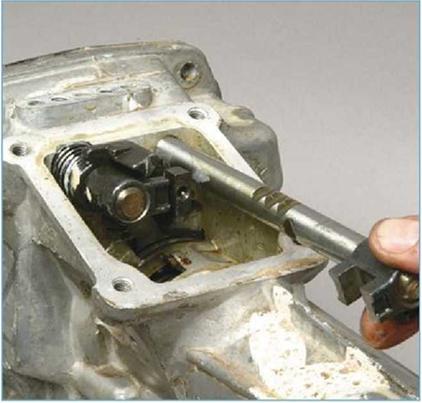

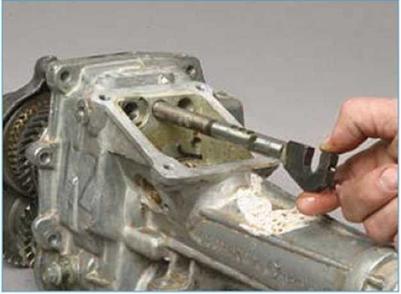

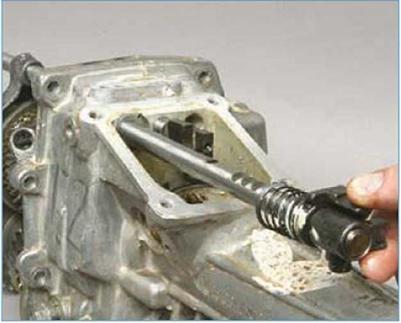

Вилку штока можно будет извлечь только после снятия штока III—IV пе­редач.

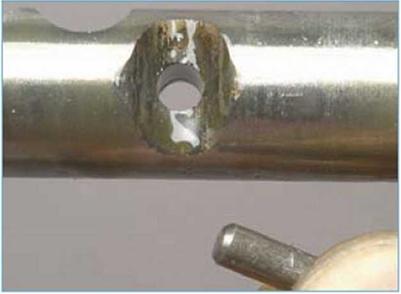

...и извлекаем из отверстия штока штифт блокиратора.









Также фиксируем сухари скотчем и надеваем вилку на шток.

Чтобы не выпадали плунжеры блоки­раторов...

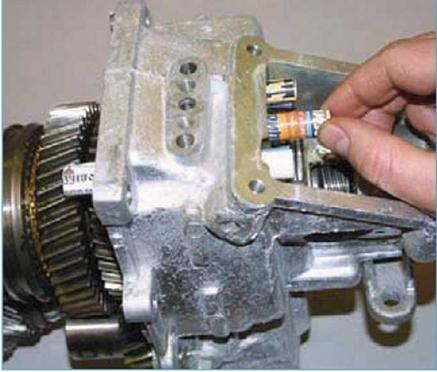

...в отверстия картера вместо што­ков вставляем трубочки, свернутые из плотной бумаги.

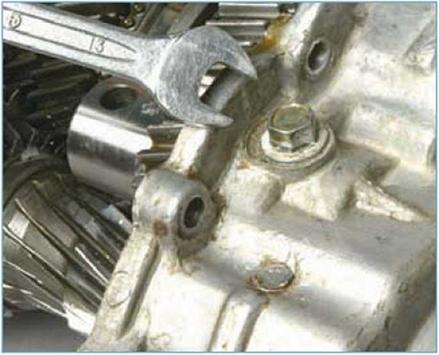

Ключом «на 13» отворачиваем болт крепления оси шестерни заднего хо­да к заднему картеру.

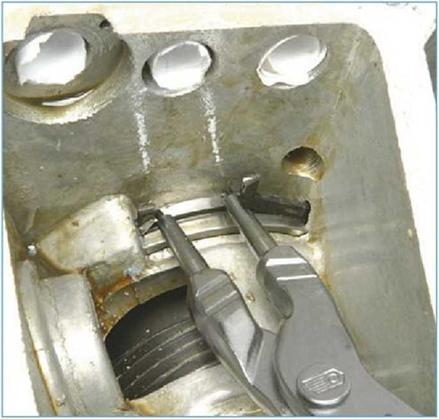

Щипцами разжимаем стопорное кольцо заднего подшипника вторич­ного вала...

...и, постукивая медным молотком по заднему торцу вторичного ва­ла...

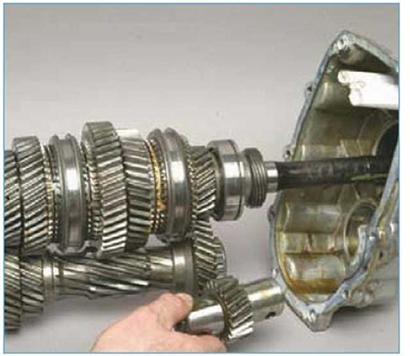

...вынимаем вторичный и промежу­точный валы вместе с осью и шес­терней заднего хода из заднего картера коробки передач.





Разъединяем первичный и вторич­ный валы и вынимаем 14 роликов подшипника из первичного вала.

Снимаем с вала блокирующее коль­цо синхронизатора IV передачи.

Для удобства сборки следу­ет помечать или раскладывать в порядке снятия шестерни, синхронизаторы и другие де­тали коробки передач.

Двумя тонкими отвертками или спе­циальными щипцами разжимаем...

...и снимаем с первичного вала сто­порное кольцо.

Снимаем пружинное кольцо.

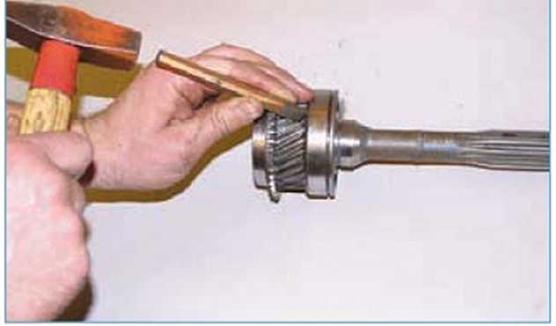

Бородком (двумя монтажными ло­патками или специальным съем­ником) спрессовываем подшипник первичного вала.

Для замены подшипника промежу­точного вала...

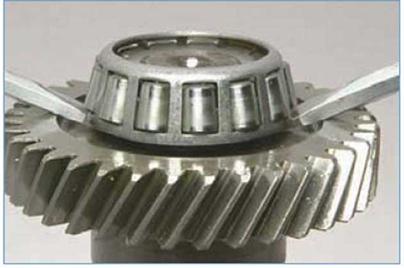

...поддеваем его двумя отвертками или монтажными лопатками...

...и спрессовываем с промежуточно­го вала.
