Газель до 2009 года. Замена троса привода дроссельной заслонки двигателя УМЗ-4216
Заменяем трос привода дроссельной заслонки при заедании (затрудненном перемещении троса в оболочке), вызванном обрывом части проволочек и их разлохмачиванием, а также при обрыве троса.

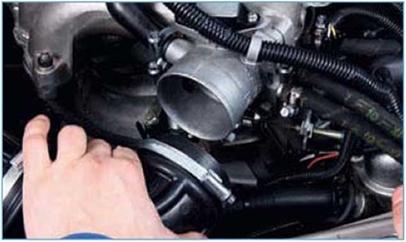

 Снимаем шланг с патрубка дроссельного узла (см. «Снятие дроссельного узла», с. 99). Преодолевая усилие пружины, поворачиваем сектор привода заслонки... |
 |

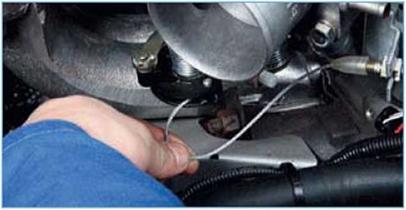

...и, совмещая трос с прорезью в секторе...

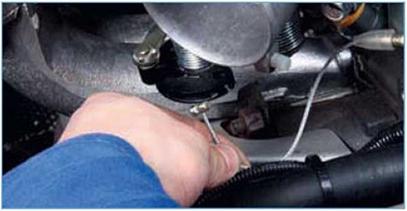

 ...вынимаем наконечник троса. |

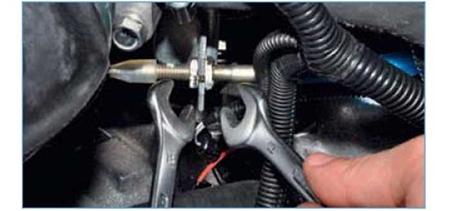

 Двумя ключами «на 13» ослабляем затяжку регулировочных гаек... |

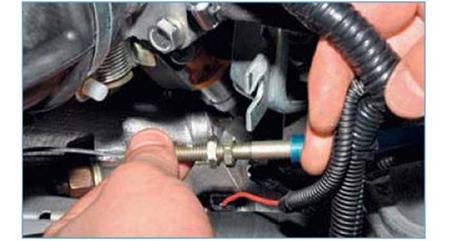

 ...и вынимаем передний наконечник оболочки троса из прорези кронштейна. |

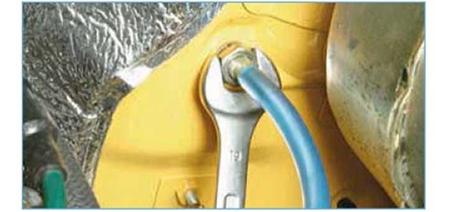

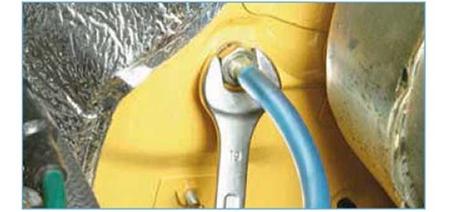

 Ключом «на 19» ослабляем затяжку наружной гайки крепления заднего наконечника оболочки троса к щитку передка. В салоне... |
 |

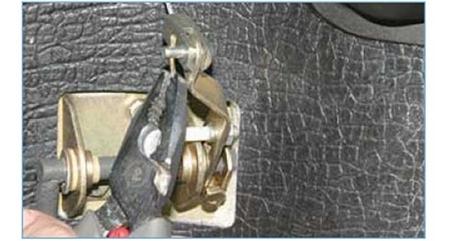

...пассатижами вынимаем шплинт пальца крепления вилки к кронштейну педали «газа».

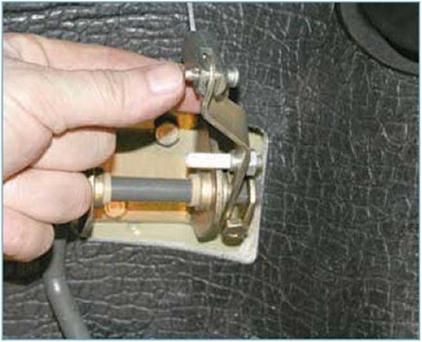

 Вынимаем палец вилки. |

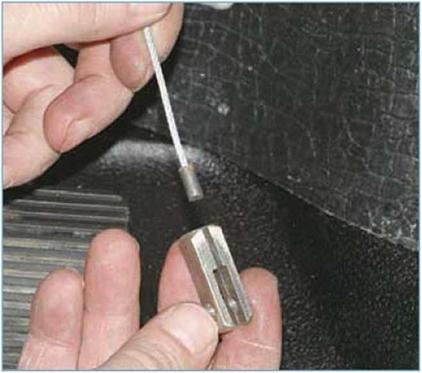

 Снимаем вилку с наконечника троса. |

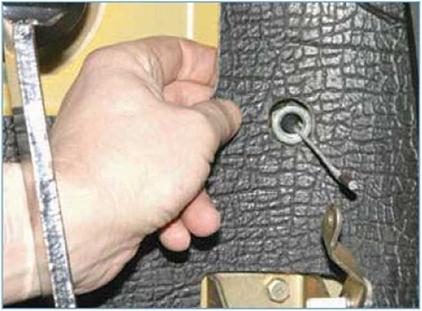

 Отворачиваем внутреннюю гайку крепления заднего наконечника оболочки троса (гайка расположена под обивкой, поэтому отворачивать ее удобнее пальцами). |
 |

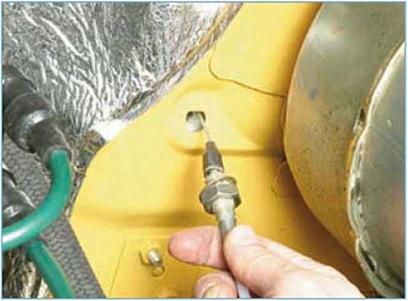

Через отверстие в щитке передка вынимаем в моторный отсек трос привода дроссельной заслонки (под наружной гайкой заднего наконечника оболочки троса установлена пружинная шайба).
Устанавливаем трос привода дроссельной заслонки в обратной последовательности. После установки троса необходимо отрегулировать привод заслонки. При ненажатой педали «газа» дроссельная заслонка должна быть полностью закрыта, а при нажатой педали - полностью открыта. Регулируем привод вращением регулировочных гаек, перемещая передний наконечник оболочки троса в отверстии кронштейна. По окончании регулировки затягиваем гайки.
