Газель до 2009 года. Снятие топливной рампы и форсунок двигателя УМЗ-4216
Топливную рампу снимаем для проверки работы форсунок и их замены, а также при демонтаже впускного трубопровода.
Сбрасываем давление в системе питания (см. «Замена топливного фильтра», с. 162).

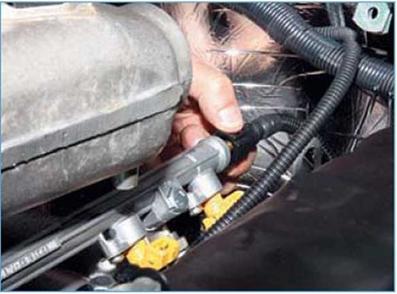

 Сжимаем фиксаторы наконечника топливной трубки... |

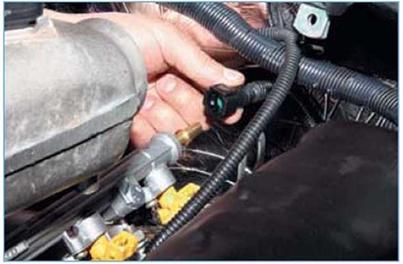

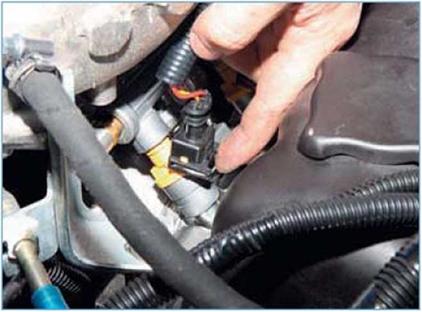

 ...и снимаем наконечник трубки с патрубка рампы. Нажав на фиксатор колодки жгута проводов системы управления двигателем... |
 |

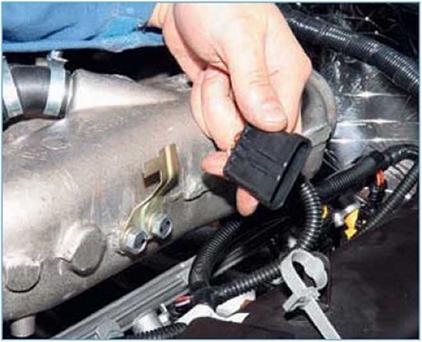

...отсоединяем колодку от колодки жгута проводов форсунок.
 |

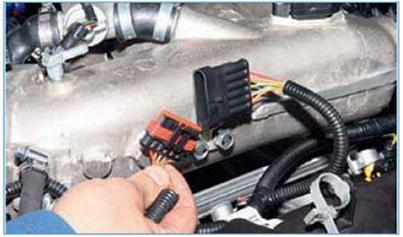

Сдвигаем колодку жгута проводов форсунок с кронштейна ресивера.

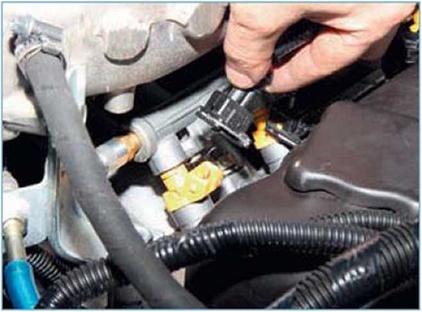

 Нажав на пружинный фиксатор колодки жгута проводов форсунок... |

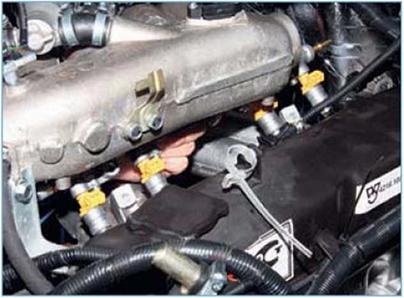

 ...снимаем колодку с разъема форсунки. Аналогично отсоединяем колодки жгута проводов форсунок от разъемов других форсунок. |
 |

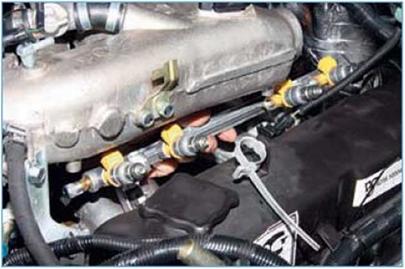

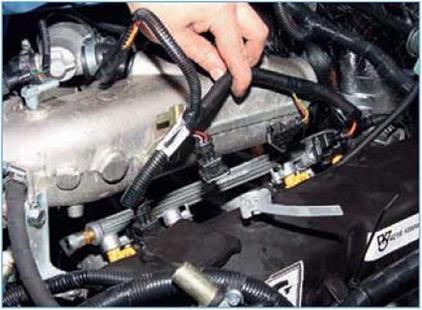

Отводим жгут проводов форсунок от топливной рампы.

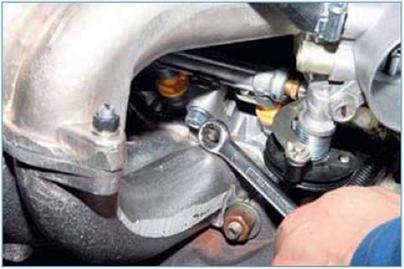

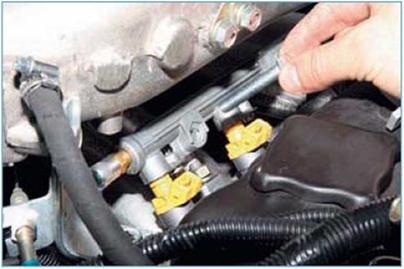

 Накидным ключом «на 13» отворачиваем гайку болта крепления рампы к переднему кронштейну головки блока цилиндров... |

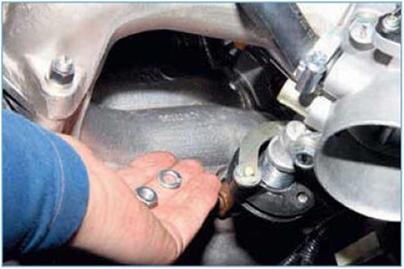

 ...и снимаем пружинную шайбу, расположенную под гайкой. |
 |
Вынимаем болт крепления рампы из отверстий рампы и кронштейна.
Аналогично отворачиваем гайку и вынимаем болт крепления рампы к заднему кронштейну головки блока цилиндров.
 Тянем топливную рампу вдоль осей форсунок и, преодолевая сопротивление уплотнительных колец форсунок, |
извлекаем форсунки из отверстий головки блока цилиндров.
 Вынимаем топливную рампу с форсунками. Для снятия форсунки... |

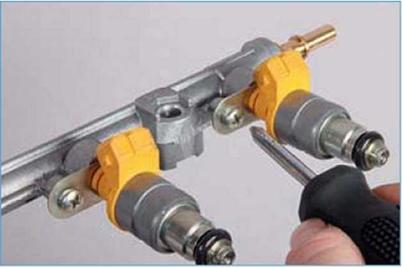

 ...крестообразной отверткой отворачиваем винт крепления ее прижимной планки... |
 |

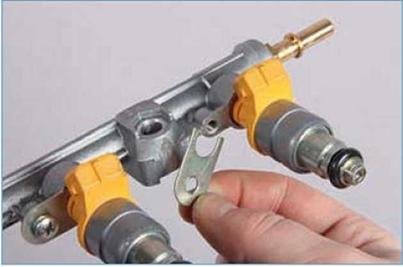

...и выводим планку из паза корпуса форсунки.

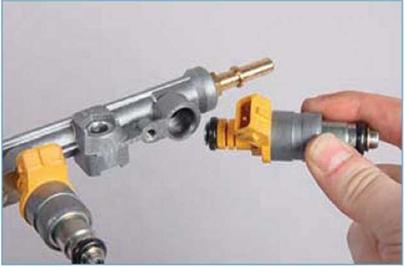

 Извлекаем наконечник форсунки из патрубка топливной рампы. Поддевая тонкой шлицевой отверткой, снимаем резиновые уплотнительные кольца... |
с распылителя
...и верхнего наконечника форсунки.
Аналогично снимаем другие форсунки. Уплотнительные кольца форсунок заменяем новыми. Перед установкой форсунок в рампу и головку блока цилиндров наносим на уплотнительные кольца тонкий слой моторного масла.
Сборку и установку топливной рампы с форсунками выполняем в обратной последовательности.
