Газель до 2009 года. Снятие регулятора холостого хода двигателя УМЗ-4216
Снимаем регулятор холостого хода для проверки и замены.

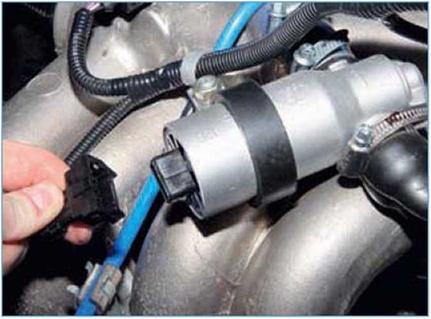

При выключенном зажигании, нажав на фиксатор...
 |
...отсоединяем колодку жгута проводов системы управления двигателем от разъема регулятора.
Крестообразной отверткой ослабляем затяжку...
 |

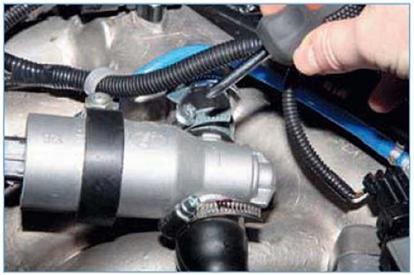

...хомута крепления шланга, соединяющего регулятор с ресивером...
 |

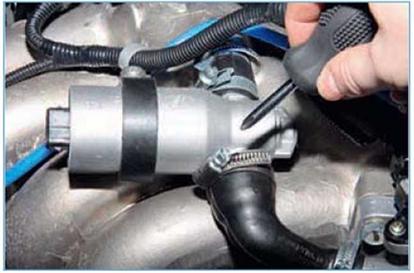

...и хомута крепления шланга, соединяющего регулятор с дроссельным узлом.

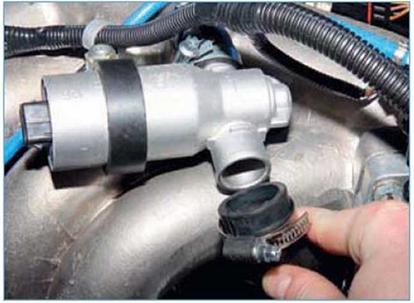

 Снимаем шланг, соединяющий регулятор с дроссельным узлом, с патрубка регулятора. |

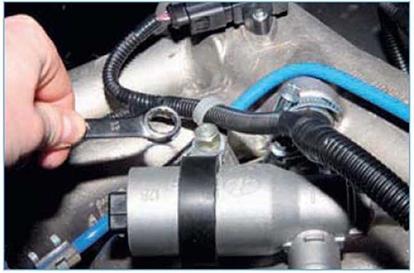

 Накидным ключом «на 13» ослабляем затяжку гайки, стягивающей две скобы, которые зажимают выступ резиновой обоймы регулятора. |

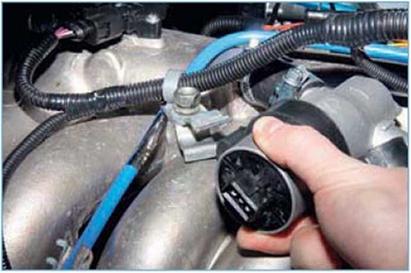

 Выводим выступ резиновой обоймы регулятора из зажима скоб... |

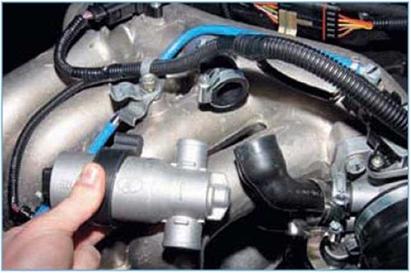

 ...и, вынув патрубок регулятора из шланга ресивера, снимаем регулятор вместе с резиновой обоймой. |
Снимаем резиновую обойму с корпуса регулятора.
Для проверки работоспособности регулятора холостого хода...
...соединяем центральный вывод регулятора с «плюсом» аккумуляторной батареи, а крайние выводы поочередно с «минусом».
В одном случае заслонка регулятора должна полностью открыться, а в другом - закрыться. Если регулятор не работает, проверяем сопротивление обмоток регулятора.
Для этого...
...подсоединяем один щуп тестера к центральному выводу, а второй - поочередно к двум крайним выводам.
У исправного регулятора сопротивление каждой обмотки должно находиться в пределах 10-14 Ом. Если обмотки целы, а регулятор не работает, потеряла подвижность заслонка. Можно попытаться восстановить работу узла, залив внутрь регулятора керосин или жидкость типа WD-40.
Устанавливаем регулятор холостого хода в обратной последовательности...
...ориентируя его стрелкой, нанесенной на корпусе регулятора, в сторону ресивера.
