Газель до 2009 года. Снятие топливного бака двигателя УМЗ-4216

Топливный бак снимаем для его про­мывки или замены, а также при де­монтаже топливного модуля.

Работу выполняем на смотровой ка­наве или эстакаде при пустом баке или остатке в нем не более 5 л топ­лива. Операции выполняем на мик­роавтобусе. Сбрасываем давление в топливной магистрали (см. «Замена топливного фильтра», с. 162).

Для доступа к крышке топливного модуля, расположенного в баке...

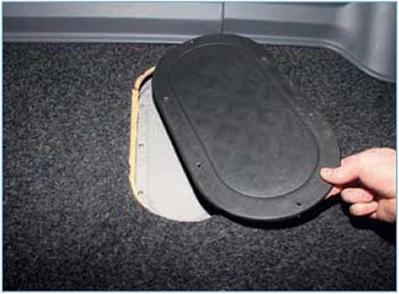

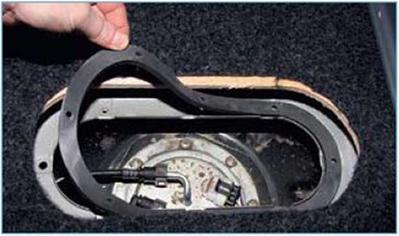

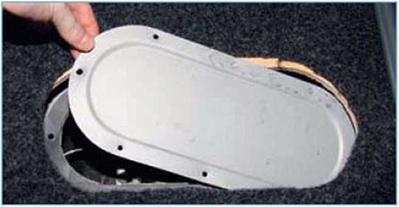

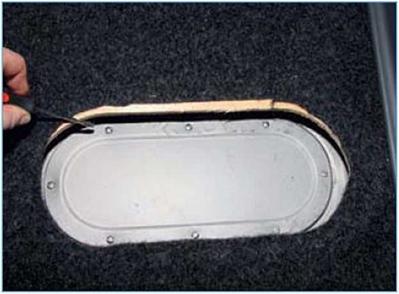

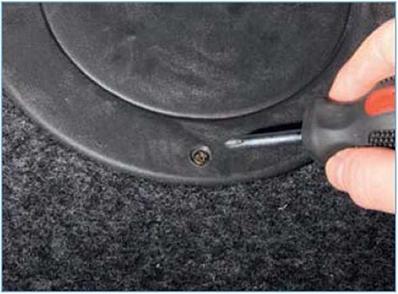

...в полу салона автомобиля с левой стороны расположен лючок, закры­тый двумя крышками.

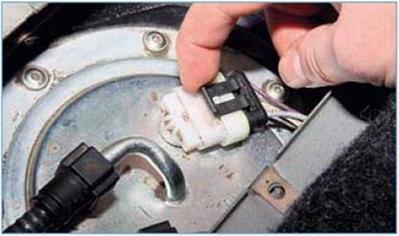

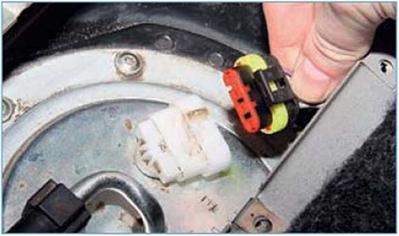

...отсоединяем колодку жгута про­водов от разъема крышки топливно­го модуля.

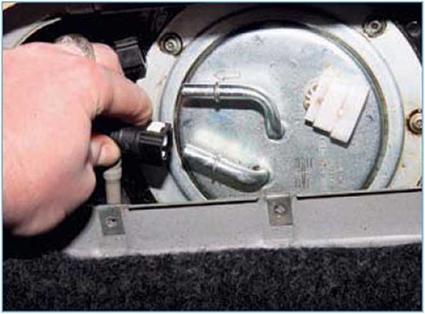

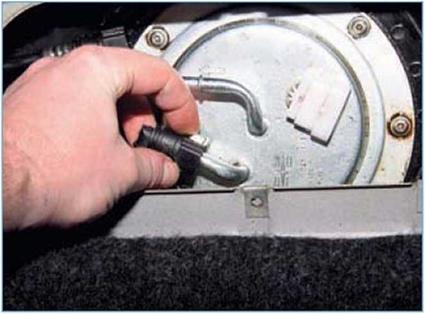

...отсоединяем от штуцера крышки модуля наконечник трубки нагнета­тельной магистрали.

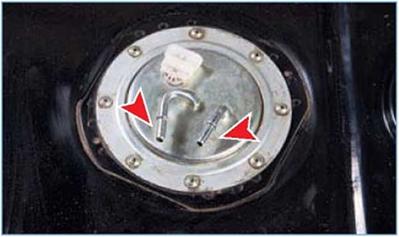

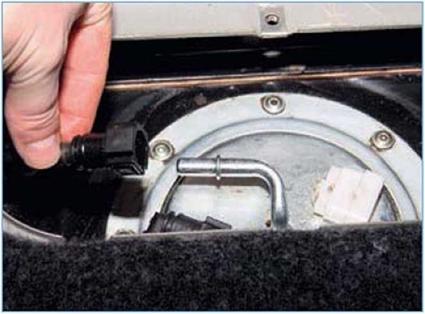

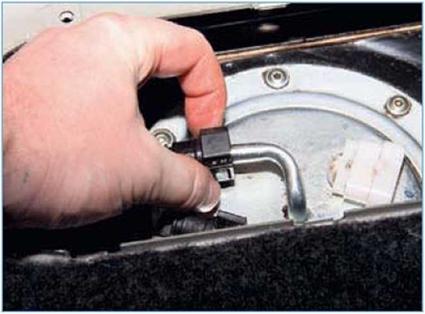

...отсоединяем от штуцера крышки модуля наконечник трубки сливной магистрали.

Обратите внимание, что фиксаторы на наконечнике трубки сливной ма­гистрали выполнены из пластмассы белого цвета.

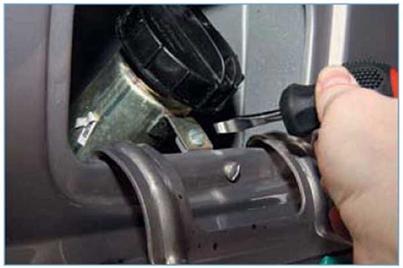

Шлицевой отверткой отворачива­ем винт крепления наливной трубы к кронштейну кузова.

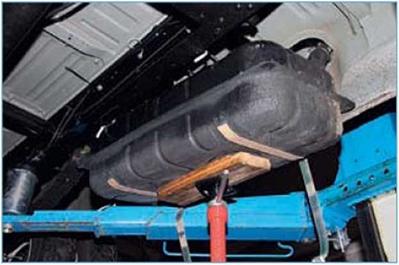

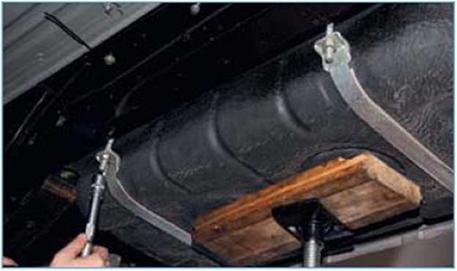

Устанавливаем под топливный бак регулируемый по высоте упор, под­ложив между баком и упором отре­зок доски.

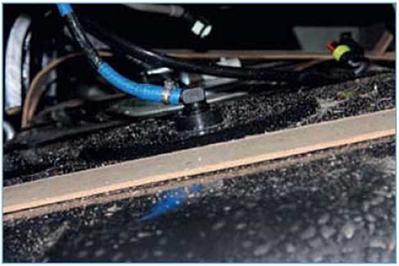

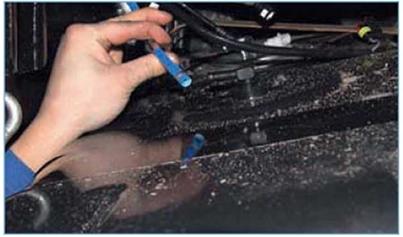

Немного опускаем топливный бак на регулируемом упоре так, чтобы можно было отсоединить трубку отво­да паров топлива из топливного бака.

Шлицевой отверткой разжимаем хо­мут крепления трубки...





...и снимаем ее со штуцера топлив­ного бака.





ратной последовательности.

Залив в бак топливо, включаем за­жигание и проверяем герметичность соединений топливных магистралей.
