Газель до 2009 года. Снятие дроссельного узла двигателя УМЗ-4216

Дроссельный узел снимаем для за­мены его уплотнительной прокладки или самого узла, а также при демон­таже впускного трубопровода. Отсоединяем колодку жгута прово­дов системы управления двигателем от датчика положения дроссельной заслонки (см. «Снятие датчика поло­жения дроссельной заслонки», с. 84).

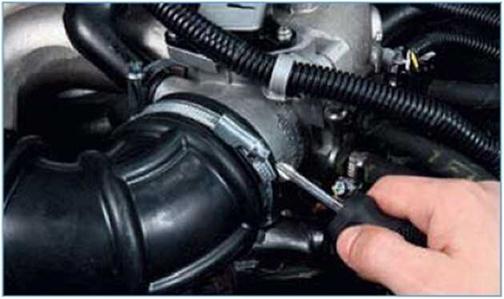

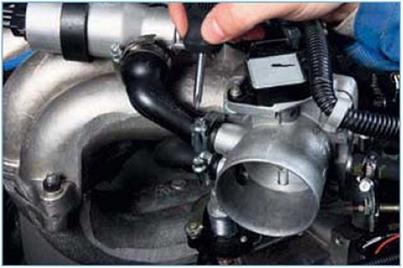

Крестообразной отверткой ослаб­ляем затяжку хомута крепления шланга подвода воздуха к патрубку дроссельного узла...

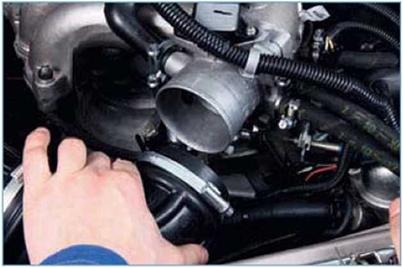

...и снимаем шланг с патрубка дрос­сельного узла.

Крестообразной отверткой ослабля­ем затяжку хомута крепления шлан­га подвода воздуха к регулятору холостого хода...

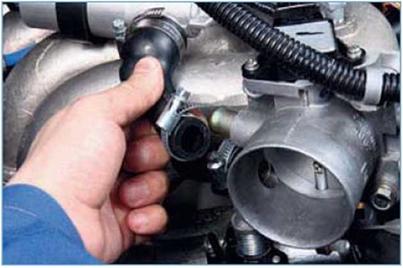

...и снимаем шланг с патрубка дрос­сельного узла. Аналогично, ослабив затяжку хому­та...

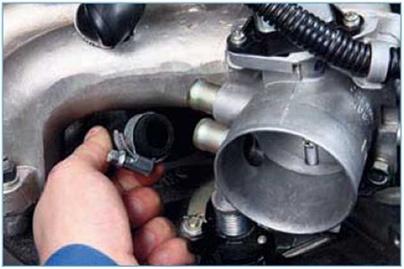

...снимаем с другого патрубка узла шланг вентиляции картера.

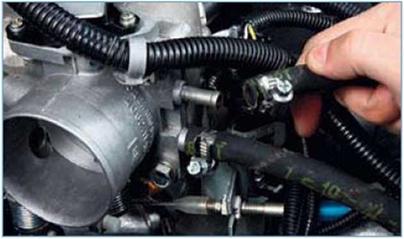

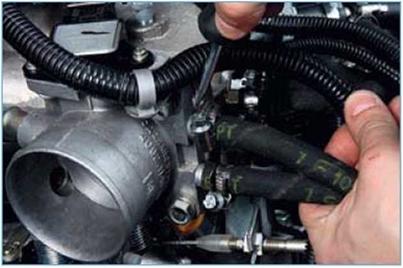

Крестообразной отверткой ослабля­ем затяжку хомута крепления шлан­га отвода охлаждающей жидкости от блока подогрева дроссельного узла.

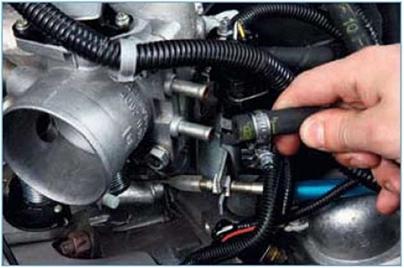

Снимаем шланг с патрубка блока по­догрева узла...

...и во избежание утечки охлаждаю­щей жидкости вставляем в отверстие шланга заглушку, например болт М8. Аналогично, ослабив затяжку хому­та...

...снимаем с другого патрубка блока подогрева узла шланг подвода ох­лаждающей жидкости...

...и вставляем в отверстие шланга заглушку.

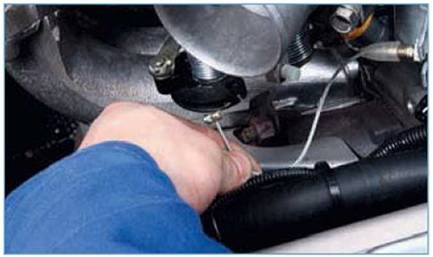

Отсоединяем от пластмассово­го сектора дроссельного узла трос привода дроссельной заслонки (см. «Замена троса привода дрос­сельной заслонки», с. 101).

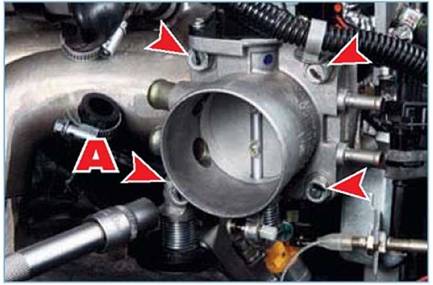

Головкой «на 13» отворачиваем че­тыре болта крепления дроссельного узла к ресиверу впускного трубо­провода.

Болт А крепления дроссельного узла длиннее других.

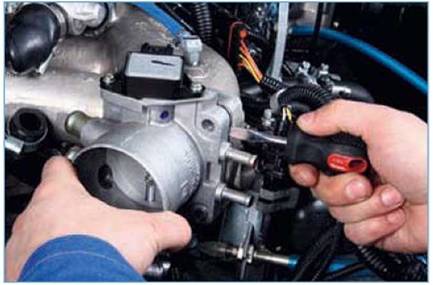

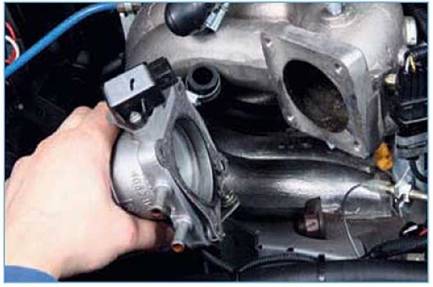

Аккуратно поддевая шлицевой от­верткой фланец дроссельного узла...

отделяем его от ресивера.

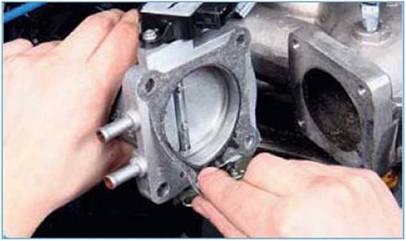

Снимаем паронитовую прокладку.

Устанавливаем дроссельный узел в обратной последовательности. Заменяем уплотнительную проклад­ку новой. Перед установкой очища­ем фланцы ресивера и дроссельного узла от остатков старой прокладки. Проверяем уровень охлаждающей жидкости в расширительном бачке системы охлаждения и при необхо­димости доливаем жидкость.
