3.8 Система рециркуляции отработавших газов (СРОГ)

Система рециркуляции отработавших газов служит для снижения выброса ток-

сичных  веществ  (NO

x

  –  оксиды  азота)  с  отработавшими  газами  путём  подачи  части

отработавших газов из выпускного коллектора в цилиндры двигателя. Эффект рецир-
куляции, снижающей уровень эмиссии NO

x

, основывается на трех действиях:

 снижении концентрации кислорода в камере сгорания;
 сокращении расхода ОГ;
 снижении  температуры  в  цилиндре  благодаря  более  высокой  теплоемкости

инертных газов, которые не участвуют в реакции (например, СО

2

).

Система рециркуляции включает охладитель рециркулируемых газов 6, в кото-

ром  перепускаемые  отработавшие  газы  отдают  излишнее  тепло  охлаждающей  жид-
кости, подводимой из системы охлаждения двигателя (рис.64).









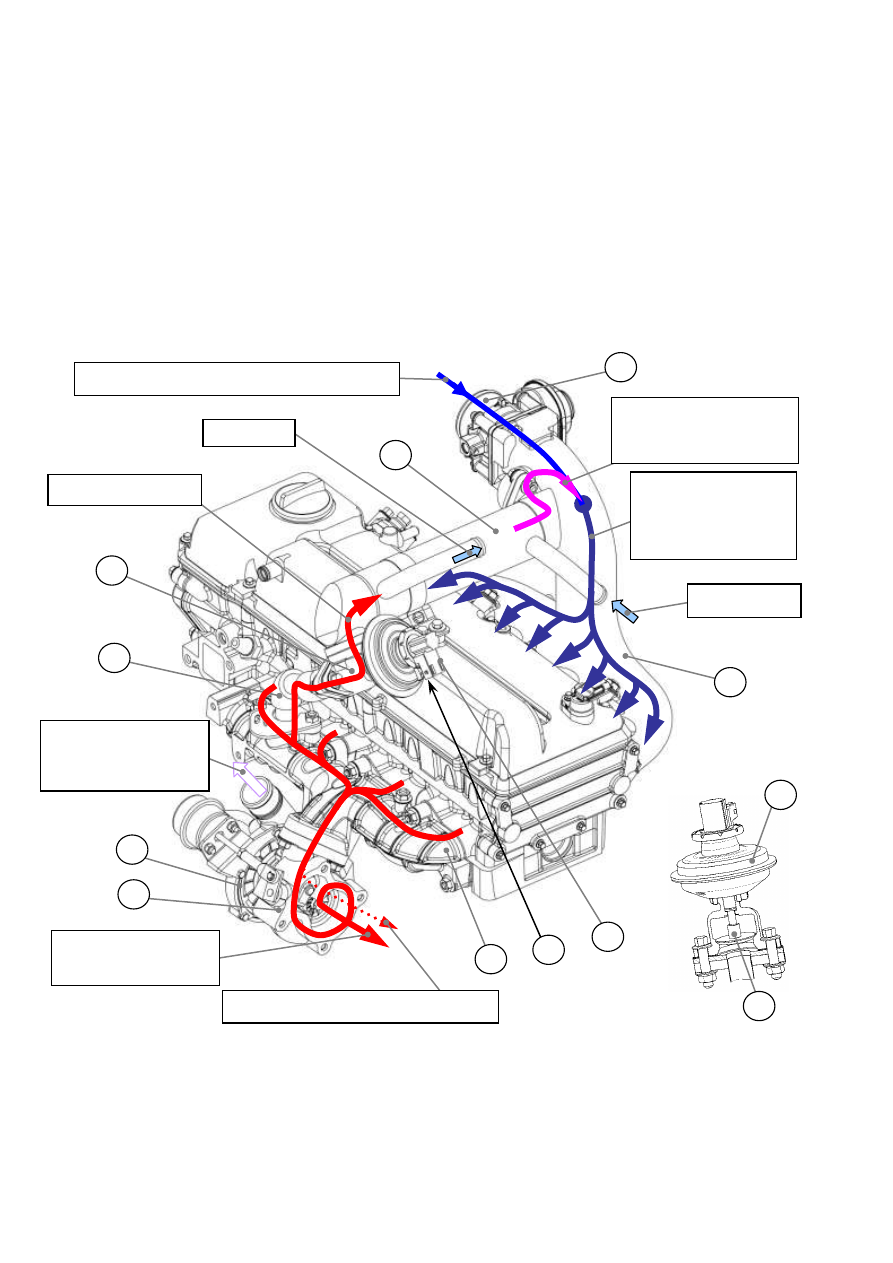

Рис.64. Схема системы рециркуляции:

1 – выпускной коллектор; 2 – корпус турбины; 3 – корпус компрессора; 4 – трубка рециркуляции;
5  –  клапан  рециркуляции;  6  –  охладитель  рециркулируемых  газов;  7  –  патрубок  воздухоподаю-
щий  с  дроссельной  заслонкой;  8  –  впускная  труба;  9  –  пневмокамера;  10  –  клапан;  11  –  разъем
датчика положения штока клапана; 12 – патрубок подвода вакуума (



4).





4

7

6

1

12

11

8

Подвод охлажденного надувочного воздуха

Отвод ОЖ

2

Перепуск части ОГ минуя турбину

3

Поток ОГ из турби-
ны в нейтрализатор

Подача сжатого
воздуха из компрес-
сора в ОНВ

5

Подвод ОЖ

Подвод ОГ в ОРГ

Подвод охлажденных
рециркулируемых газов
во впускную трубу

Смесь надувочного
воздуха и охлажден-
ных рециркулируе-
мых газов

10

9




79

При подаче разрежения от вакуумного насоса в пневмокамеру 9 клапана рецир-

куляции  шток  с  клапаном  10  поднимаются,  в  результате  чего  происходит  перепуск
части  отработавших  газов  из  выпускного  коллектора  1  по  трубке  рециркуляции  4,
охладителю  рециркулируемых  газов  6  во  впускную  трубу  8  и,  после  смешивания  с
охлажденным надувочным воздухом, в цилиндры двигателя.

Рециркуляция отработавших газов осуществляется по программе, заложенной в

памяти блока управления двигателем в зависимости от показаний датчиков темпера-
туры  охлаждающей  жидкости,  положения  педали  акселератора,  массового  расхода
воздуха и частоты вращения коленчатого вала.


Трубка  рециркуляции  (рис.65)  служит  для  подачи  рециркулируемых  ОГ  из

выпускного  коллектора  к  клапану  рециркуляции.  Трубка  изготовлена  из  нержавею-
щей стали толщиной 0,4 мм.















новый самоуплотняющийся конец

трубки рециркуляции

самоуплотняющийся конец трубки

рециркуляции после работы

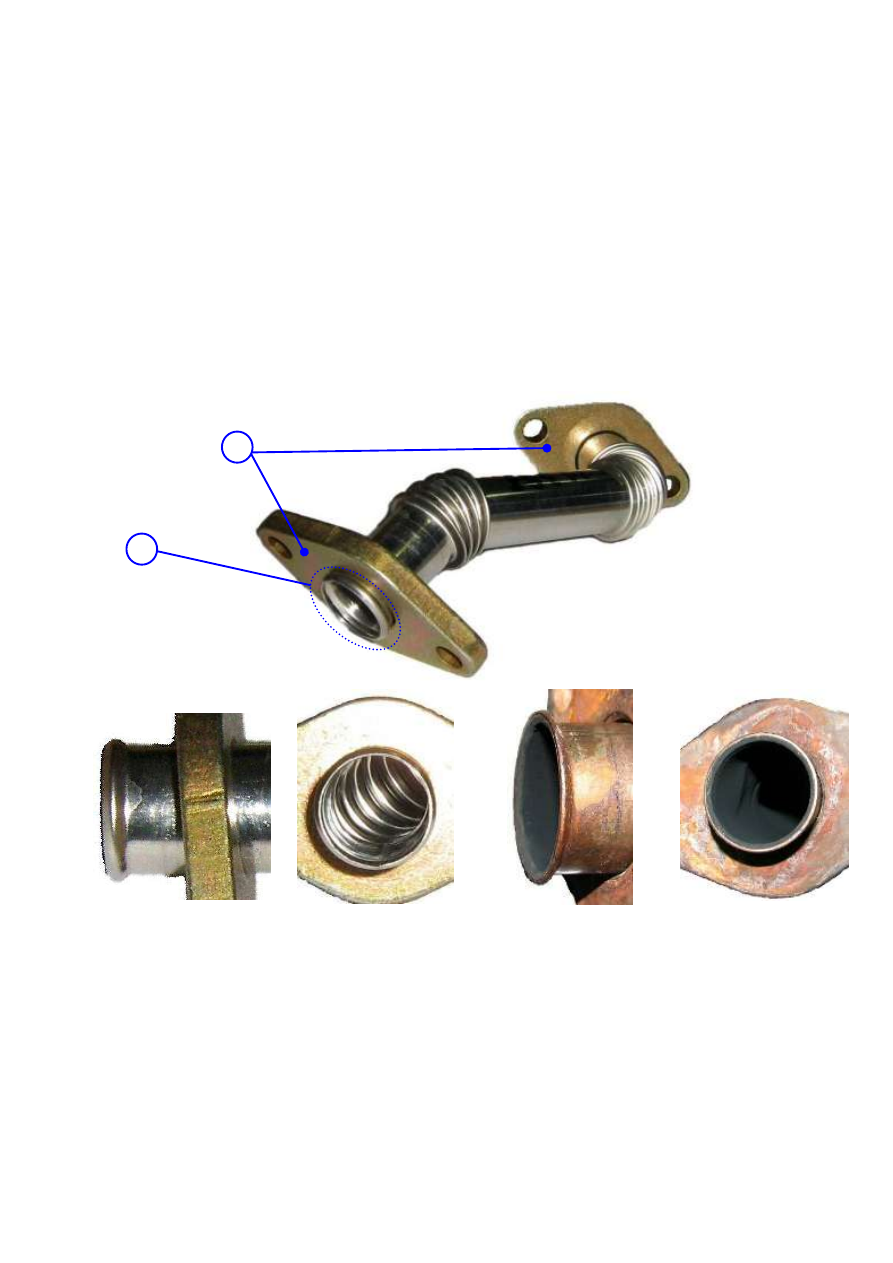

Рис.65. Внешний вид трубки рециркуляции:

1 – крепежный фланец; 2 – самоуплотняющийся конец.


Для  обеспечения  герметичности  газовых  стыков  «трубка  рециркуляции  -  теп-

лоизоляционный экран» и  «трубка рециркуляции - проставка» при сборке требуется
равномерно обжать самоуплотняющиеся концы трубки. До потери герметичности га-
зовых стыков трубка позволяет многокрано призводить её монтаж-демонтаж.

1



2




80

Охладитель  рециркулируемых  газов  (ОРГ)  (рис.66)  предназначен  для  сни-

жения температуры рециркулируемых ОГ.







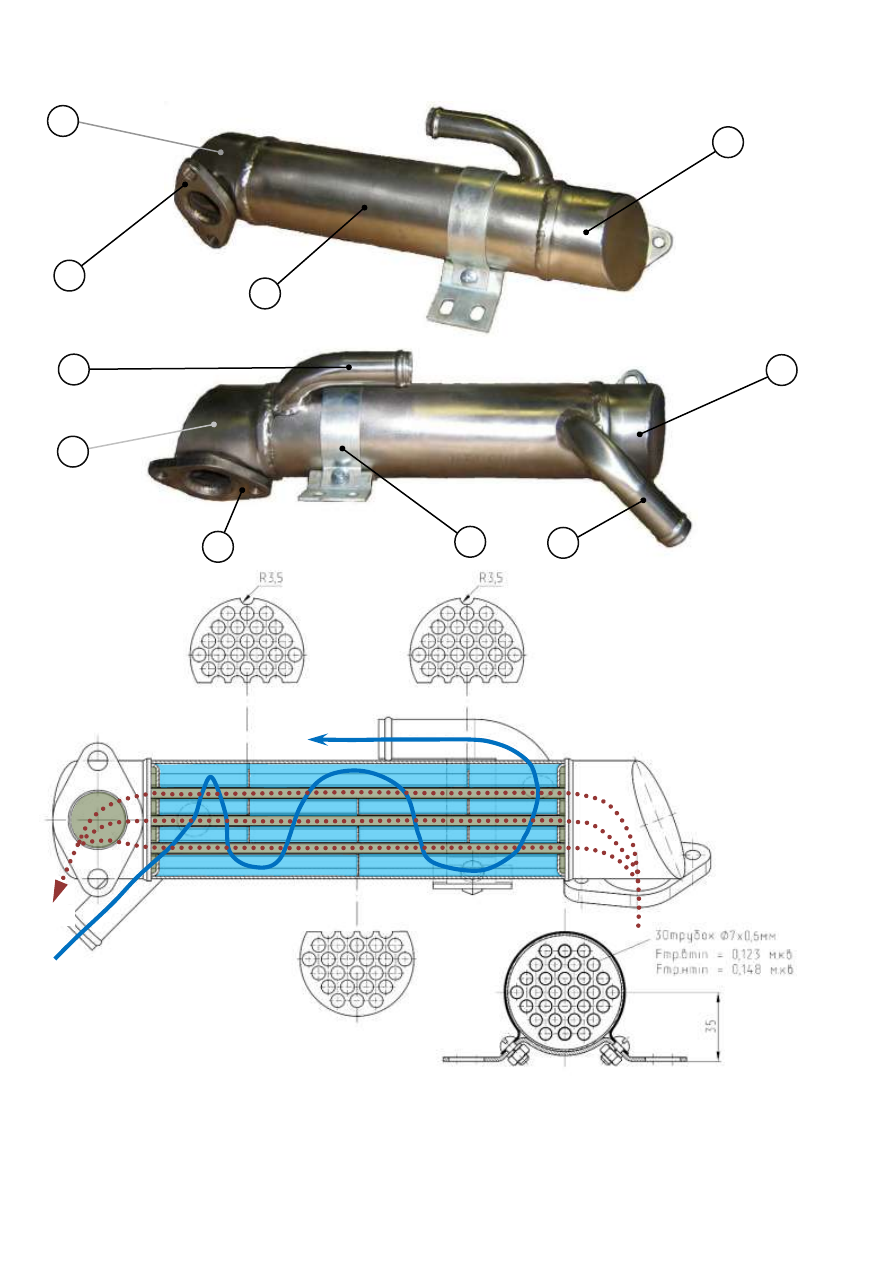

Рис.66. Внешний вид и устройство охладителя рециркулируемых газов (ОРГ):

1 – сердцевина теплообменника, 2 – подводящий ОГ колпак с фланцем для крепления КРОГ, 3  –  отводя-
щий  ОГ  колпак  с  фланцем  для  крепления  к  впускной  трубе,  4  –  фланец  для  подсоединения  к  впускной
трубе, 5 – фланец для подсоединения КРОГ, 6 – патрубок для подачи ОЖ в теплообменник, 7 – патрубок
для отвода ОЖ из теплообменника, 8 – хомут с опорой для крепления теплобменника к крышке клапанов.

ОГ

ОЖ

1

2

2

3

3

4

5

6

7

8




81

ОРГ представляет собой кожухо-трубный теплообменник состящий из сердце-

вины 1, подводящего 2 и отводящего 3 ОГ колпаков с крепежными фланцами 4 и 5,
патрубков 6 и 7 для подвода и отвода ОЖ из системы охлаждения двигателя.

Сердцевина  теплообменника состоит из 30 трубок изготовленных из нержаве-

ющей стали образующих вместе общую площадь учавствующую в теплообмене рав-
ной 0,123 м

2

. В теплообменнике для максимальной эффективности теплообмена дви-

жение ОЖ осуществляется навстречу потоку рециркулируемых ОГ т.н. «перекрест с
противотоком».


Клапан рециркуляции отработавших газов (КРОГ) (рис.67) пневматический

с датчиком положения штока ф.PIERBURG. КРОГ регулирует расход рециркулируе-
мых газов. Регулирование  осуществляется путем подачи в пневмокамеру КРОГ  раз-
ряжения  соответствующей  величины  от  электропневматического  преобразователя
давления (модулятора).
















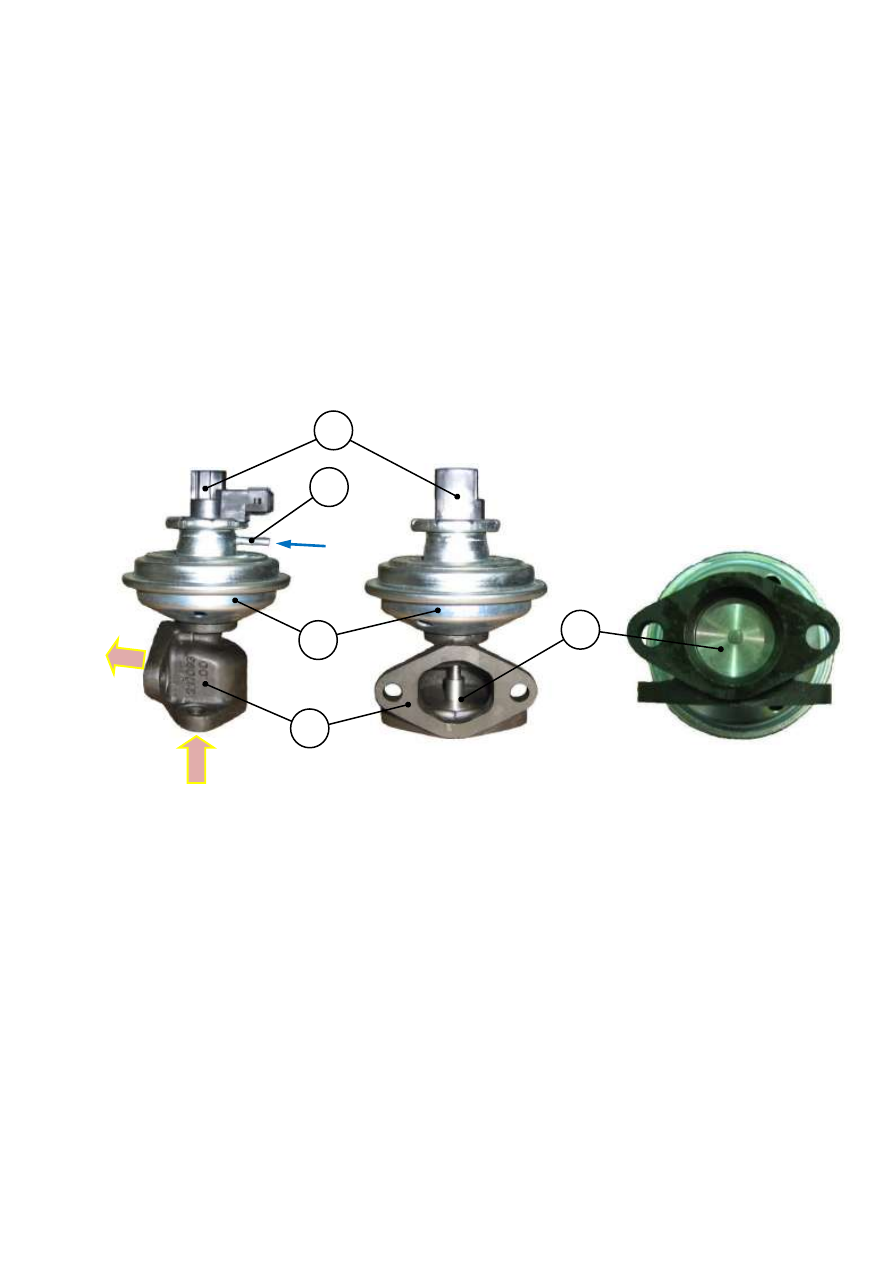

Рис.67. Внешний вид клапана рециркуляции отработавших газов (КРОГ):

1 – корпус; 2 – пневмокамера; 3 – патрубок для подвода разряжения; 4 – датчик положения штока
клапана; 5 – тарелка клапана.


КРОГ крепиться через уплотняющую прокладку на фланце колпака подводяще-

го ОГ в ОРГ при помощи двух винтов с внутренним шестигранником.

1

2

3

5

4

ОГ

ОГ
