3.6 Система подачи топлива аккумуляторного типа Common Rail  CRS2.0

Топливо под действием разрежения, создаваемого встроенным в ТНВД топли-

воподкачивающим  насосом  низкого  давления  10,  поступает  из  топливного  бака  к
фильтру тонкой очистки топлива 11 (ФТОТ) (рис.49). Очищенное топливо из ФТОТ
поступает в топливный насос высокого давления (ТНВД) 1.





























            - направление движения топлива



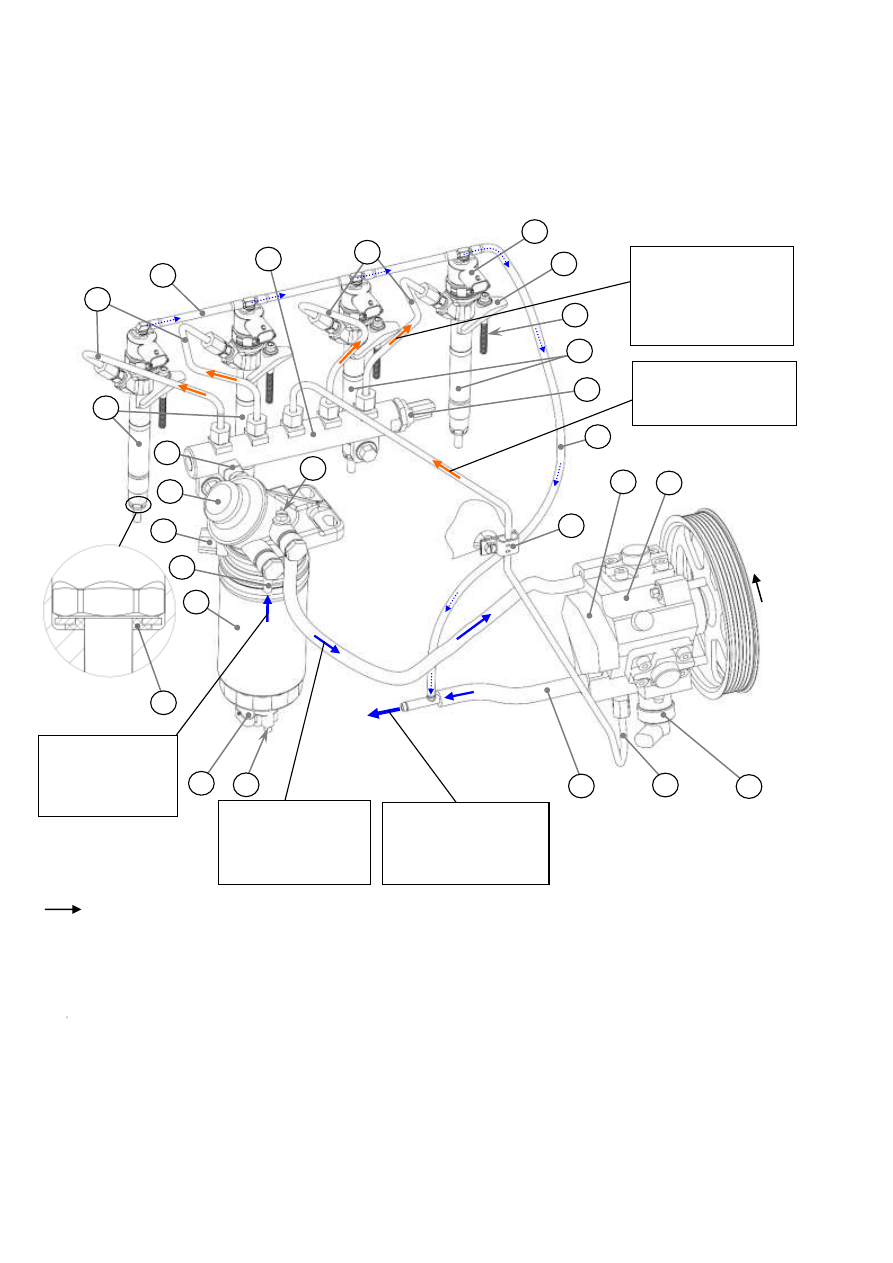

Рис.49. Схема системы топливоподачи, относящейся к двигателю.

1 – топливный насос высокого давления; 2 – сменный фильтр тонкой очистки топлива; 3 – акку-
мулятор; 4 – топливные форсунки; 5 – топливопроводы высокого давления; 6 – датчик давления
топлива; 7 – топливопроводы отсечного топлива; 8 – прижим топливной форсунки; 9 – винт креп-
ления  топливной  форсунки  (М6



50);  10  –  топливоподкачивающий  насос  низкого  давления;

11  –  ручной  топливоподкачивающий  насос;  12  –  пробка  для  выпуска  воздуха;  13  –  разъем элек-
троподогревателя; 14 – уплотнитель распылителя форсунки; 15 – штуцер подвода топлива из топ-
ливного бака; 16 – электромагнитный клапан регулирования давления топлива; 17 – электромаг-
нитный клапан; 18 – датчик температуры топлива; 19 – датчик уровня воды; 20 – держатель топ-
ливопровода; 21 – штуцер слива воды.

Подвод  отфиль-
трованного топлива
низкого давления в
ТНВД

3



9





8






12






13






1



5



7



18



4



11



19



21

5

6



4



17



20

0

7

10

0

7



5

16



Слив отсечного топ-
лива из топливных
форсунок и ТНВД в
топливный бак

14



Подвод топлива
низкого давления
из топливного
бака

2



15



Подвод топлива вы-
сокого давления из
ТНВД в аккумулятор

Подвод топлива вы-
сокого давления из
аккумулятора к
топливной форсунке
1-го цилиндра




67

Далее топливо подается под высоким давлением по топливопроводу в топлив-

ную  рампу  3  и,  затем,  к  форсункам  4,  с  помощью  которых  осуществляется  впрыск
топлива в камеру сгорания двигателя. Избыточное топливо, а также попавший в си-
стему воздух отводятся от форсунок и ТНВД по топливопроводам слива топлива 7 в
бак.

Максимальное давление впрыска топлива составляет 1450 бар.


ВНИМАНИЕ!
Не  следует  полностью  вырабатывать  топливо  из  системы  питания,  так  как
смазка  трущихся  деталей  ТНВД  осуществляется  топливом  и  это  неминуемо
приведет к выходу ТНВД из строя.



Топливный  насос  высокого  давления  (ТНВД)  (рис.50а)  радиально-

плунжерного  типа  со  встроенным  топливоподкачивающим  насосом  8.  Нагнетание
топлива осуществляется тремя плунжерами в одну полость высокого давления. Регу-
лирование расхода топлива происходит посредством электромагнитного клапана 6 по
сигналу из блока управления двигателем.





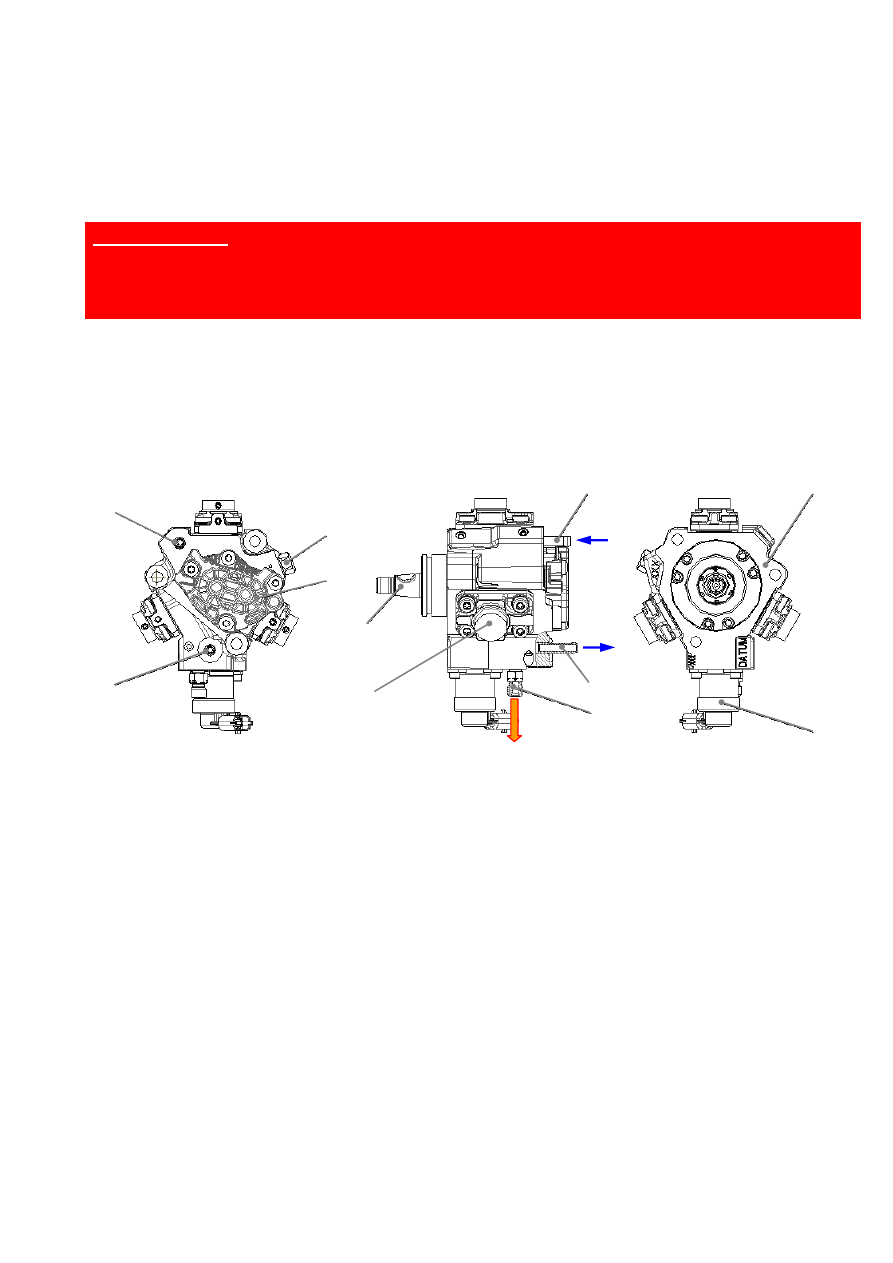

Рис.50а. Топливный насос высокого давления BOSCH типа СР1Н:

1 – вал привода насоса; 2 – штуцер подвода топлива; 3 – штуцер отвода топлива в линию слива;
4 – штуцер топливопровода высокого давления; 5 – фланец крепления ТНВД; 6 – электромагнит-
ный клапан регулирования давления топлива; 7 – перепускной клапан; 8 – подкачивающий насос;
9 – плунжерная секция ТНВД.





Основной  функцией  насоса  является  нагнетание  топлива  в  топливную  рампу

под высоким давлением, величина которого зависит от оборотов и нагрузки на двига-
тель (максимальное давление 1450 бар).

Привод  ТНВД  осуществляется  поликлиновым  ремнем  привода  агрегатов  от

шкива коленчатого вала. Натяжение ремня производится автоматически механизмом
натяжения ремня (рис.40, 43).

ТНВД установлен на специальном кронштейне 1 и закреплен при помощи трех

болтов  10  М8-6g×38  (874015-П29)  с  фланцем  и  шестигранной  головкой  с  размером
под  ключ  S=10  мм.  Для  удобства  монтаж  и  демонтаж  ТНВД  рекомендуется  выпол-
нять совместно с кронштейном (рис.50б), предварительно демонтировав датчик ука-
зателя давления масла.

3

4

6

5

3

2

1

2

8

7

9

а




68
















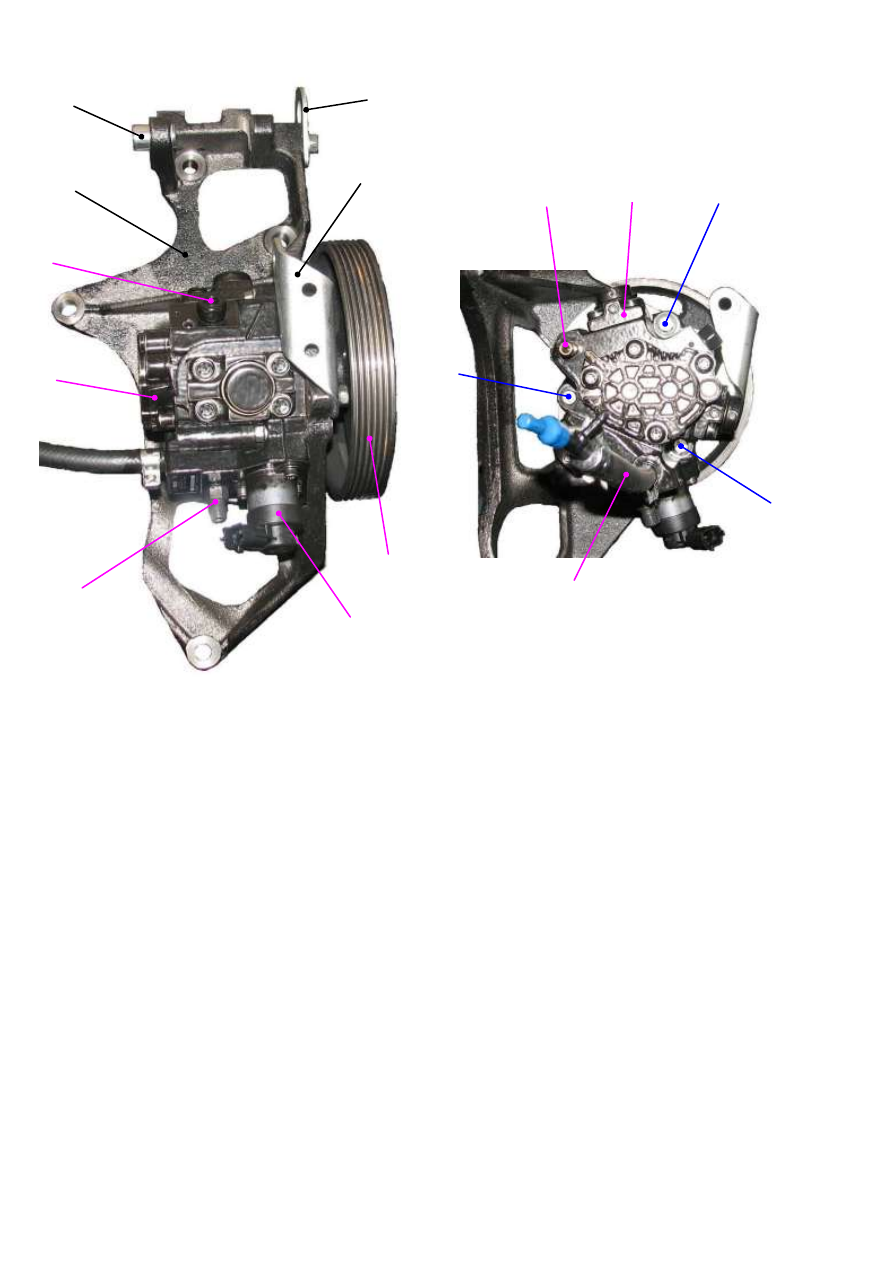

Рис.50б. Подсбор ТНВД с кронштейном

:

1 – кронштейн топливного насоса и генератора; 2 – штуцер подвода топлива; 3 – топливопровод
слива  топлива  из  ТНВД  в  топливный  бак;  4  –  штуцер  топливопровода  высокого  давления;
5  –  кронштейн  генератора;  6  –  электромагнитный  клапан  регулирования  давления  топлива;
7  –  перепускной  клапан;  8  –  подкачивающий  насос;  9  –  плунжерная  секция  ТНВД;  10  –  болт
крепления ТНВД; 11 – втулка; 12 – скоба подъема двигателя; 13 – шкив ТНВД.






10

10

10

2

1

3

4

5

6

7

8

9

11

12

13

Топливная рампа (аккумулятор топлива) 1 (рис.51), с датчиком давления топ-

лива 2, служит для аккумулирования топлива и распределения его по форсункам.







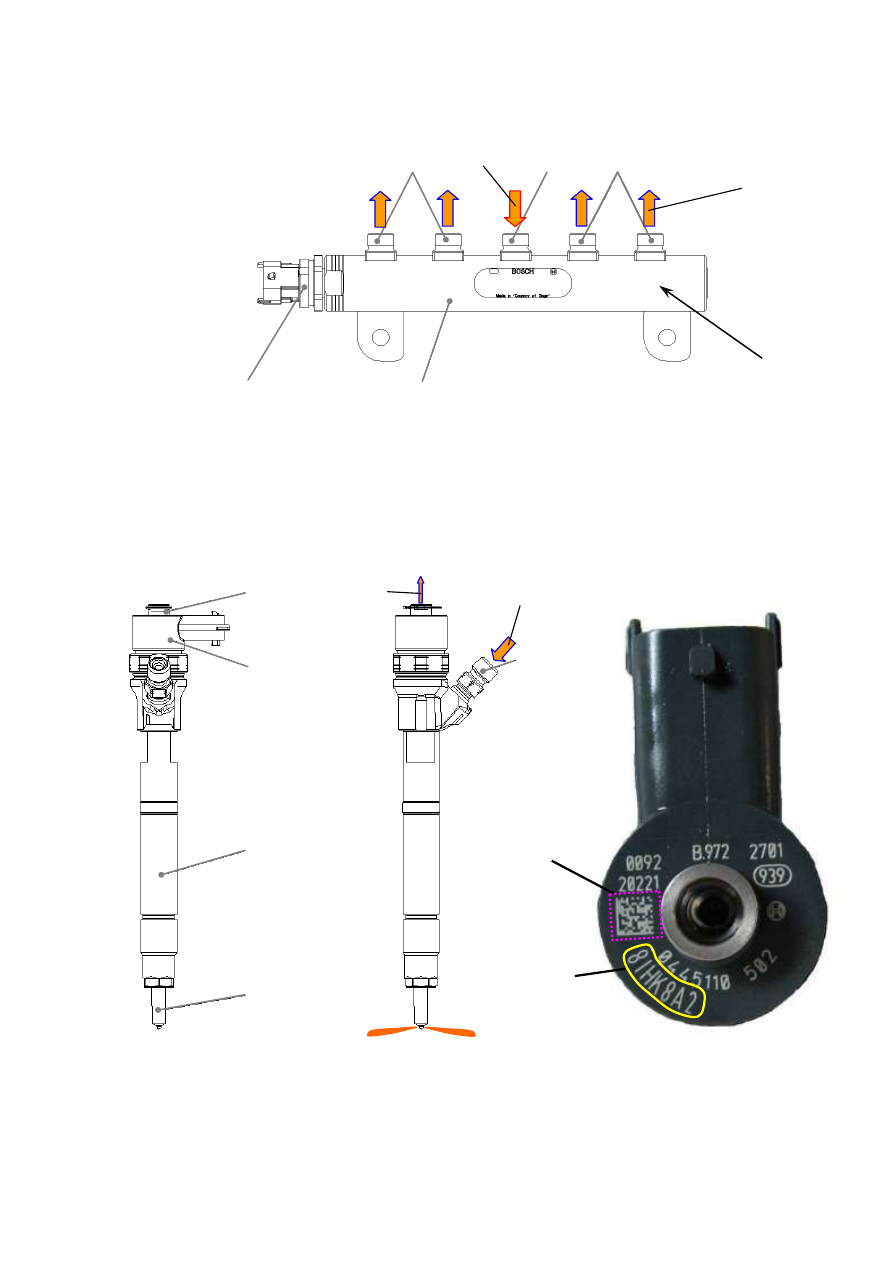

Рис.51. Топливная рампа:

1 – копрус; 2 – датчик давления топлива; 3 – штуцеры топливопроводов высокого давления к фор-
сункам; 4 – штуцер топливопровода высокого давления от ТНВД.





Форсунка  (рис.53)  электрогидравлическая,  закрытая,  с  быстродействующим

электромагнитным клапаном. Впрыск топлива происходит при подаче напряжения из
блока управления двигателем на электромагнитный клапан.







Рис.53. Форсунка подачи топлива:

1 – распылитель; 2 – корпус форсунки; 3 – электромагнитный клапан; 4 – штуцер отвода топлива
в  линию  слива;  5  –  штуцер  топливопровода  высокого  давления,  6  –  семизначный  буквенно-
цифровой IMA-код (8IHK8A2) топливной форсунки для записи в ЭБУ; 7 – штрих код для автома-
тизированной записи IMA-кода топливной форсунки в ЭБУ.



4

3

3

2

1

2

1

3

4

5

7

6

1

2

3

4

Топливо к
форсункам

Порядковый номер

цилиндра

Топливо от

ТНВД

Топливо из топ-

ливной рампы

Отсечное топливо

в топливный бак
